Este artigo fornece orientação sobre como colocar uma pia Belfast (ou pia Butler) em seu plano.
As medidas da pia Belfast usadas nos produtos Standard neste exemplo são:
- Altura: 260mm
- Profundidade: 800mm
- Largura: 560mm
Prepare o móvel inferior
Dependendo do catálogo utilizado, pode haver um móvel pronto para ficar embaixo da sua pia Belfast. No nosso exemplo, vamos preparar o nosso próprio do catálogo Winner Demo:
- Em sua alternativa, coloque seus móveis e o móvel inferior que pretende ter para sua base de pia Belfast. Neste exemplo, o UTD80-5 é usado.
- Clique duas vezes em UTD80-5 para ir a janela de Parâmetros do objeto.
- Clique em Parâmetros.
- A altura deve levar em conta a altura da pia e a espessura do tampo de balcão.
Selecione a Altura.
No campo de texto na parte inferior, reduza a altura da unidade em 300 - Este valor é a altura da pia Belfast mais a espessura do tampo de balcão.
Nesse caso, podemos inserir 750-300, e o Winner calculará isso para 450. - Ainda em parâmetros, selecione Tampo de Balcão. No menu suspenso na parte inferior, defina-o como Não.
- Clique OK.

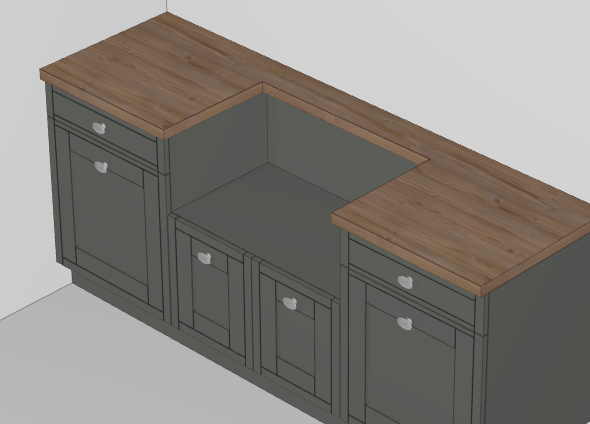

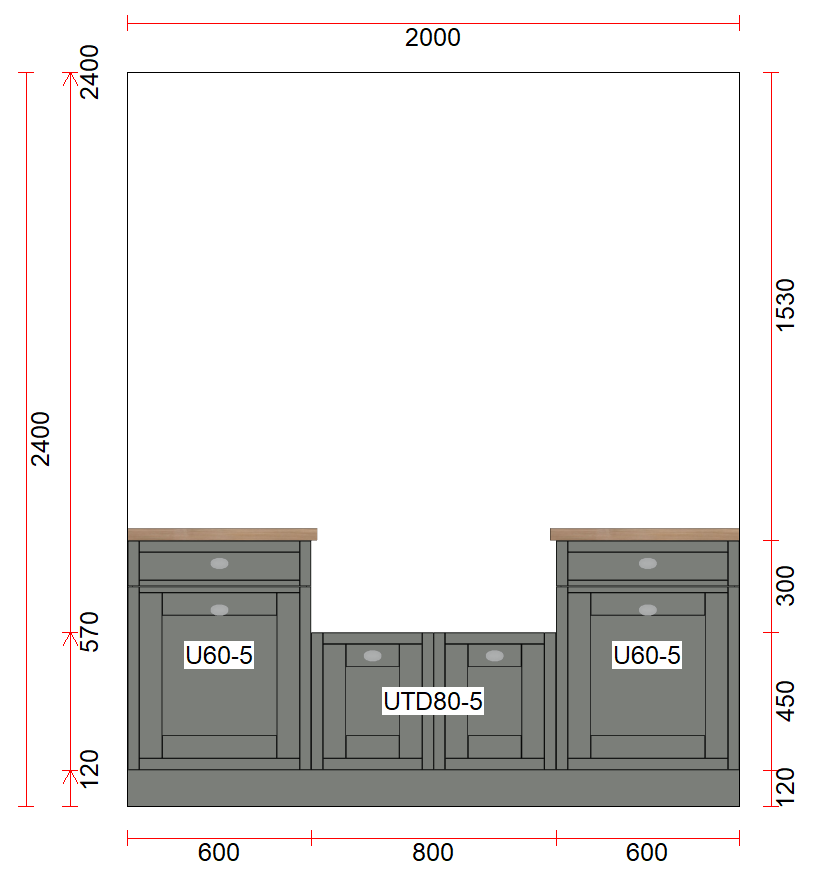

Na janela Alçado, pode-se ver o espaço agora pronto para a pia Belfast.
Desenhe o enchimento para a parte de trás da pia Belfast
O tampo de balcão precisará ficar atrás da pia Belfast. Ao desenhar um enchimento largo o suficiente na parte de trás dos móveis e nivelar cada lado, um tampo de balcão será colocado automaticamente em cima dele.
- Na janela da Planta, certifique-se de que o móvel UTD80-5 esteja visível. É aconselhável fazer zoom no móvel.
- Clique no ícone Desenho livre de revestimento na barra de ferramentas.
- Selecione o ícone Desenhar retângulo na barra de ferramentas.

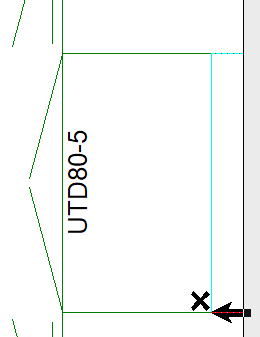

- Clique com o botão esquerdo no canto traseiro esquerdo do UTD80-5 para começar a desenhar o enchimento.
- Agora clique com o botão esquerdo e segure no canto traseiro direito do UTD80-5.

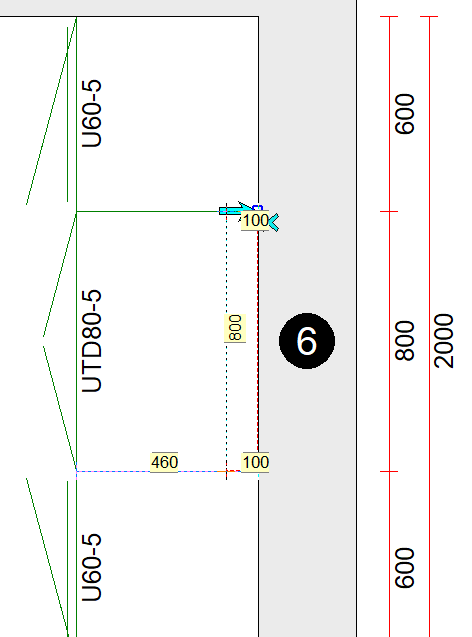

- Enquanto segura o botão esquerdo do rato, arraste ao longo do lado direito da unidade até a largura correta necessária. Neste caso, vamos configurá-lo para 100 mm.
Quando estiver no tamanho certo, solte o botão do rato. - Na janela Escolher posição de altura, selecione Sob tampo de balcão na lista suspensa.
- Se for perguntado se deseja cortar a parte de intersecção, clique em Não.
- Na janela Escolher artigo, escolha uma referência de código e pressione OK, ou clique em Omitir.
- Na janela Propriedades do objeto, insira a altura do enchimento neste exemplo 300 e clique OK.
Coloque a pia Belfast
As pias Belfast podem ser colocadas com o escorredor na parte de trás ou na lateral. Neste exemplo, a pia será colocada com o escorredor para o lado direito.
- Na janela da Planta, mova o cursor para o lado direito do móvel ao lado do enchimento e certifique-se de que o cursor esteja apontando para longe do enchimento:
- Clique para destacar o móvel no qual a pia será colocada.
- Clique em Produtos Standard no lado direito da tela.
- Na janela Selecionar objeto, clique na caixa suspensa Lava-louças e selecione Com uma pia.
Neste exemplo, o produto standard W320 215 do estilo Belfast será usado. - Selecione a pia e clique OK.
- Será solicitado a selecionar um código para a pia. Neste exemplo, clique em Omitir.
- Na janela Escolher posição altura, selecione Outro e selecione, na lista suspensa, Sobre o objeto selecionado em Tipos de altura. Clique OK.
- Na janela Selecionar parâmetros para objeto, insira as medidas da pia Belfast:
Largura: 560
Altura: 260
Profundidade: 800
Clique OK. - Na janela Escolher objeto de desenho, é solicitado a selecionar uma torneira. Como isso será colocado no enchimento, clique em Omitir.

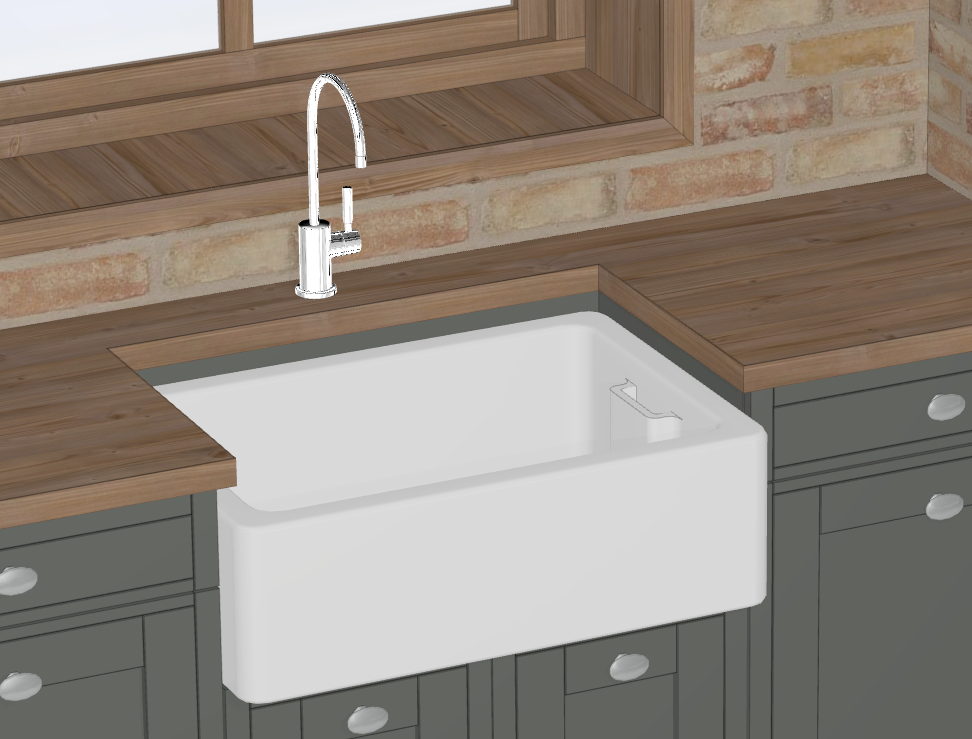

A pia será agora colocada em cima do móvel.
Coloque a torneira
- Clique para destacar o enchimento atrás da pia.
- Pressione Produtos Standard.
- Clique na caixa suspensa Lava-Louças e selecione Misturadoras.
- Selecione sua torneira e clique no botão Centrar Objeto.
- Na tela de seleção de código escolha um código ou clique em Omitir.
- Na janela Escolher posição de altura, selecione No tampo de balcão (p/cima).
- Ajuste os parâmetros conforme necessário e pressione OK.
- Clique com o botão esquerdo na torneira, segure e arraste para a posição desejada conforme necessário. Segure a tecla Ctrl enquanto arrasta para fazer pequenos incrementos. Solte o botão do rato quando colocado.
