Dividir/cortar, ajustar e conectar tampos de balcão

Embora o Winner gere automaticamente tampos de balcão nos móveis de cozinha, pode não encaixar-se no design planeado. As instruções abaixo irão mostrar-lhe como dividir ou cortar, conectar dois tampos, ou ajustar o tamanho (usando deslocamento à mão livre ou paralelo). Também é possível Desenhar manualmente um tampo redondo / oval ou Como arredondar ou arquear um canto do tampo.

Faça um corte num tampo de balcão

1. Clique no ícone do Modo esquema tampo de balcão na barra de ferramentas.







2. Clique no ícone Desenhar/editar forma na barra de ferramentas.







3. Os ícones terão, agora, aparecido para a direita do ícone Desenhar/editar forma na Barra de Ferramentas. Clique no ícone Inserir junta.






4. Na janela da planta do tampo de balcão, o cursor será exibido como uma serra. Clique na borda do tampo onde deseja iniciar o corte, solte e clique novamente e arraste o rato para a borda oposta do tampo onde deseja que o corte termine. Solte o botão do rato para fazer o corte.




   O corte pode ser em qualquer ângulo, mas deve ser uma linha reta de uma borda a outra.



5. Se necessário, na janela Tipo de juntara, selecione o tipo de junta e clique em OK.

Ajustando um tampo de balcão à mão livre

1. No modo esquema tampo de balcão na janela do plano, clique na borda do tampo para destacá-la.



2. No centro da linha destacada, há um ponto quadrado, passe o rato sobre ele até ver uma seta de duas pontas. Clique e segure o botão do rato na seta de duas pontas e arraste para aumentar ou diminuir o tamanho do tampo.
   Nota: Mantenha pressionada a tecla CTRL no seu teclado, enquanto arrasta, move a linha em quantidades menores.



3. Solte o botão do rato quando estiver no tamanho desejado.

Ajustar um tampo de balcão usando a função de deslocamento paralelo

1. Em Modo esquema tampo de balcão:

   1. Clique no ícone Desenhar/editar forma na barra de ferramentas.







2. Clique na borda que deseja ajustar na planta do tampo.



3. Clique no ícone Deslocamento paralelo na barra de ferramentas ou clique com o botão direito do rato e selecione Deslocamento paralelo.





4. Na janela Linha de deslocamento paralelo, insira o valor de medição na qual a borda deve ser movida.
   Um valor positivo aumentará o tamanho (mover para fora, possibilitando um tampo maior) e um valor negativo diminuirá o tamanho (mover para dentro para um tampo menor).



5. Clique OK para confirmar.

Conectando dois tampos de balcão

1. Ajuste uma borda de um tampo de balcão de modo que ele se sobreponha à borda do segundo tampo.

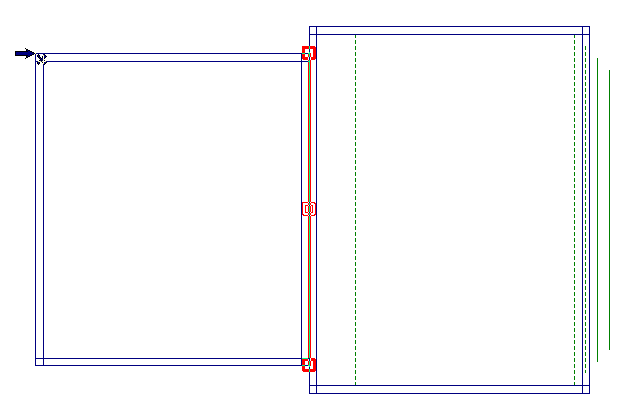

2. Clique na linha de conexão (agora destacada em vermelho) e pressione Delete no seu teclado.

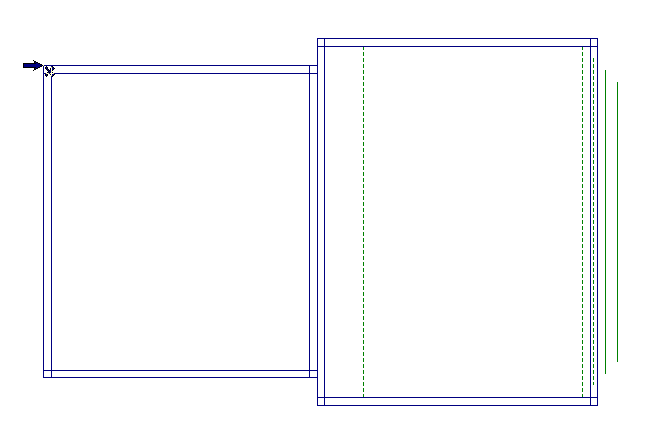

   A linha destacada desaparece e os dois tampos estão agora ligados como uma só peça.
