um tampo de balcão redondo/circular
- Dentro do Modo Mobília, clique no Desenho da planta, selecione o ícone Desenhar/editar tampo de balcão.
- Desenhe uma linha do comprimento do diâmetro do círculo.

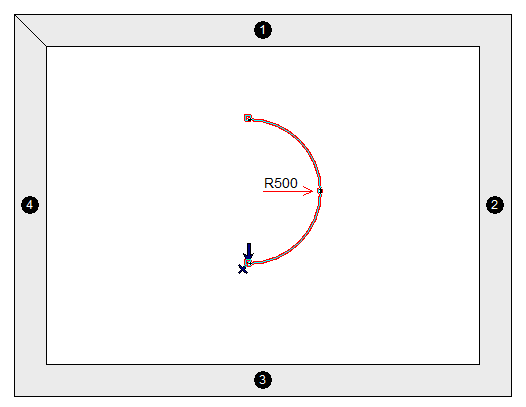

- Enquanto a linha está destacada, pressione A no teclado ou clique com o botão direito e selecione Trocar entre linha recta/em arco.
- Desenhe a segunda linha para fechar a forma onde a primeira linha começou, escolha a posição da altura e as propriedades do objeto.
Observação: Não codifique um tampo de balcão no modo Mobilia, por isso selecione Omitir quando solicitado a Escolher artigo.

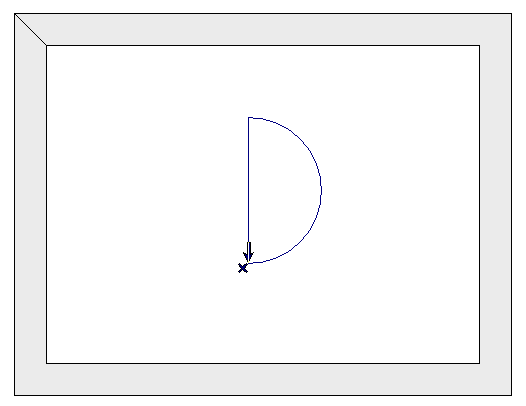

Agora terá uma forma de tampo de balcão de meio círculo. - Selecione o ícone Desenhar/editar tampo de balcão novamente.
- Selecione o cursor preto do rato (ferramenta de apontar para desenho livre).
- Clique na linha reta/borda do tampo para destacar a linha.

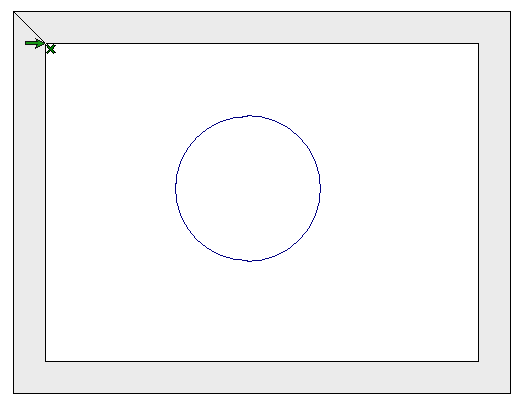

- Pressione A no teclado ou clique com o botão direito e selecione Trocar entre linha recta/em arco. Isto irá curvar a linha para uma forma de círculo completo.
- Selecione o ícone do cursor branco do rato para sair do modo de desenho livre.

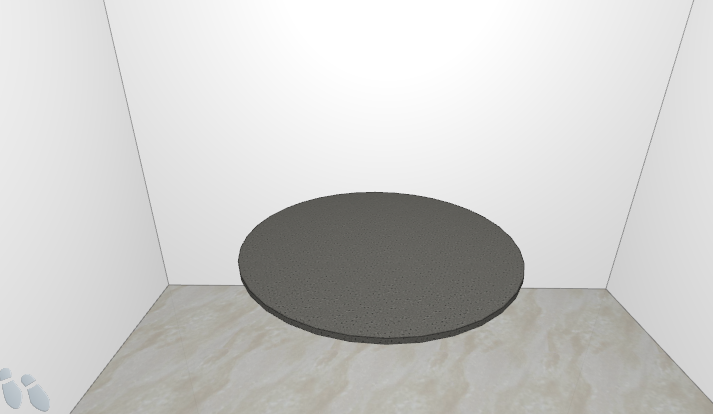

O tampo de balcão de forma redonda/circular está completo.
Desenhando um tampo de balcão oval
- Dentro do Modo Mobília, no Desenho da planta, selecione o ícone Desenhar/editar tampo de balcão.
- Selecione o lápis desenhar retângulo à direita deste ícone.

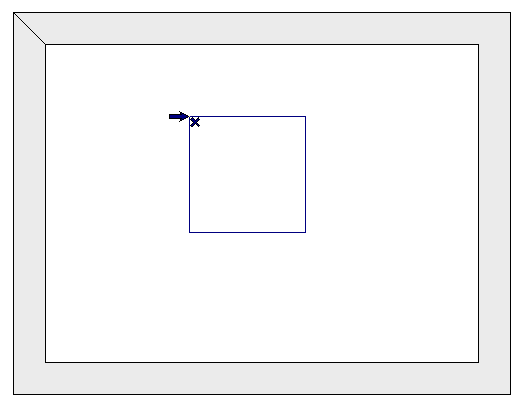

- Desenhe um quadrado com comprimentos de linha do diâmetro do oval. Isso também pode ser uma forma de retângulo. Para desenhar o retângulo, clique com o botão esquerdo do rato e solte o botão do rato para definir o ponto inicial da forma, depois clique com o botão esquerdo novamente e arraste a forma para o tamanho desejado.
Observação: para aumentar/diminuir o tamanho da forma em incrementos menores, mantenha pressionada a tecla CTRL no teclado enquanto arrasta a forma. - Escolha a posição da altura e os parâmetros do objeto.
Observação: Não codifique um tampo de balcão no modo Mobilia, por isso selecione Omitir quando solicitado a Escolher artigo.
Agora, terá uma forma de tampo quadrada. - Selecione Desenhar/editar tampo de balcão novamente.
- Selecione o cursor preto do rato (ferramenta de apontar para desenho livre).
- Selecione a linha/borda em um lado do quadrado, para destacá-la.

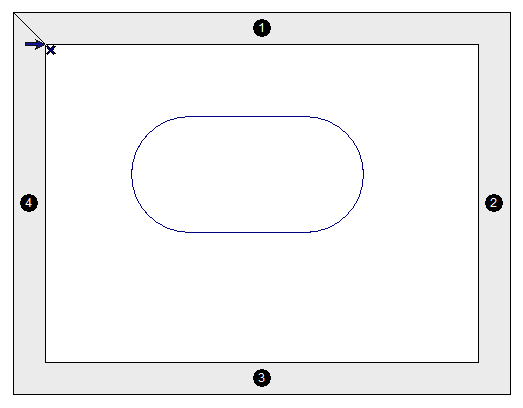

- Pressione A no teclado ou clique com o botão direito e selecione Trocar entre linha recta/em arco.
- Selecione a linha/borda do outro lado do quadrado, para destacá-la.
- Pressione A no teclado ou clique com o botão direito e selecione Trocar entre linha recta/em arco.
- Selecione o ícone do cursor branco do rato para sair do modo de desenho livre.

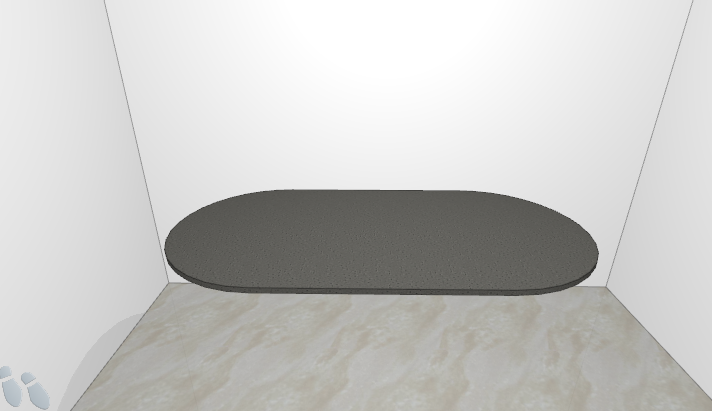

A forma oval do tampo está agora completa
Observação: As mesmas etapas podem ser seguidas para desenhar enchimentos ou painéis de cobertura, selecionando os ícones Desenho livre de revestimento ou Desenhar/editar painel de cobertura:
ou
