Um recorte em um preenchimento pode ser criado quando desenha um preenchimento e ele intercepta um objeto existente, como um bloco de construção em Produtos padrão.
-
Primeiro coloque ou crie um objeto que atuará como a forma de corte para o seu enchimento.
Certifique-se de que este objeto seja colocado na mesma posição em que pretende desenhar o preenchimento.

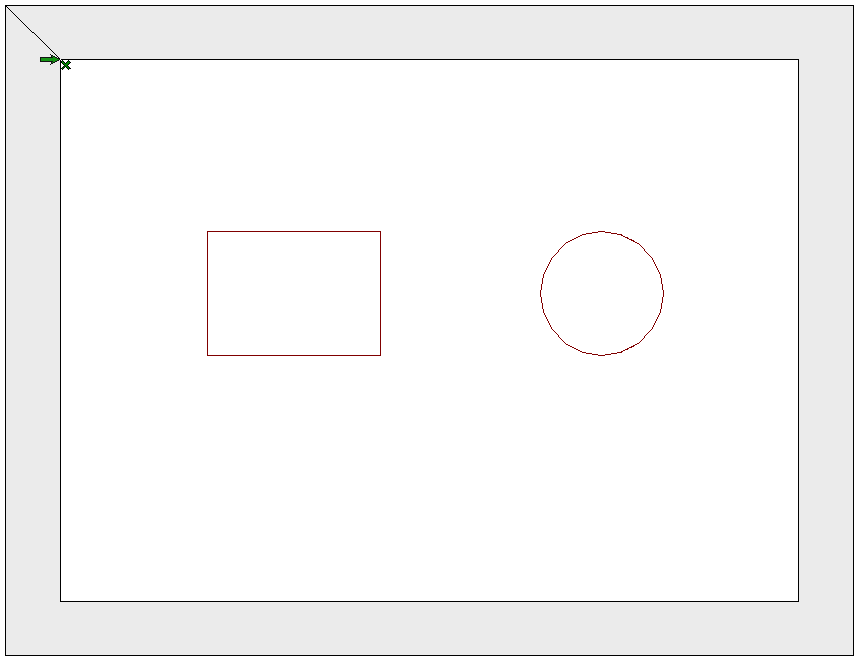

Neste exemplo, usaremos um retângulo e um cilindro como formas de corte:
-

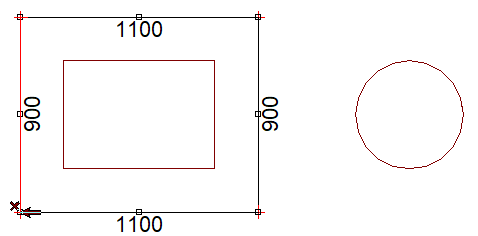

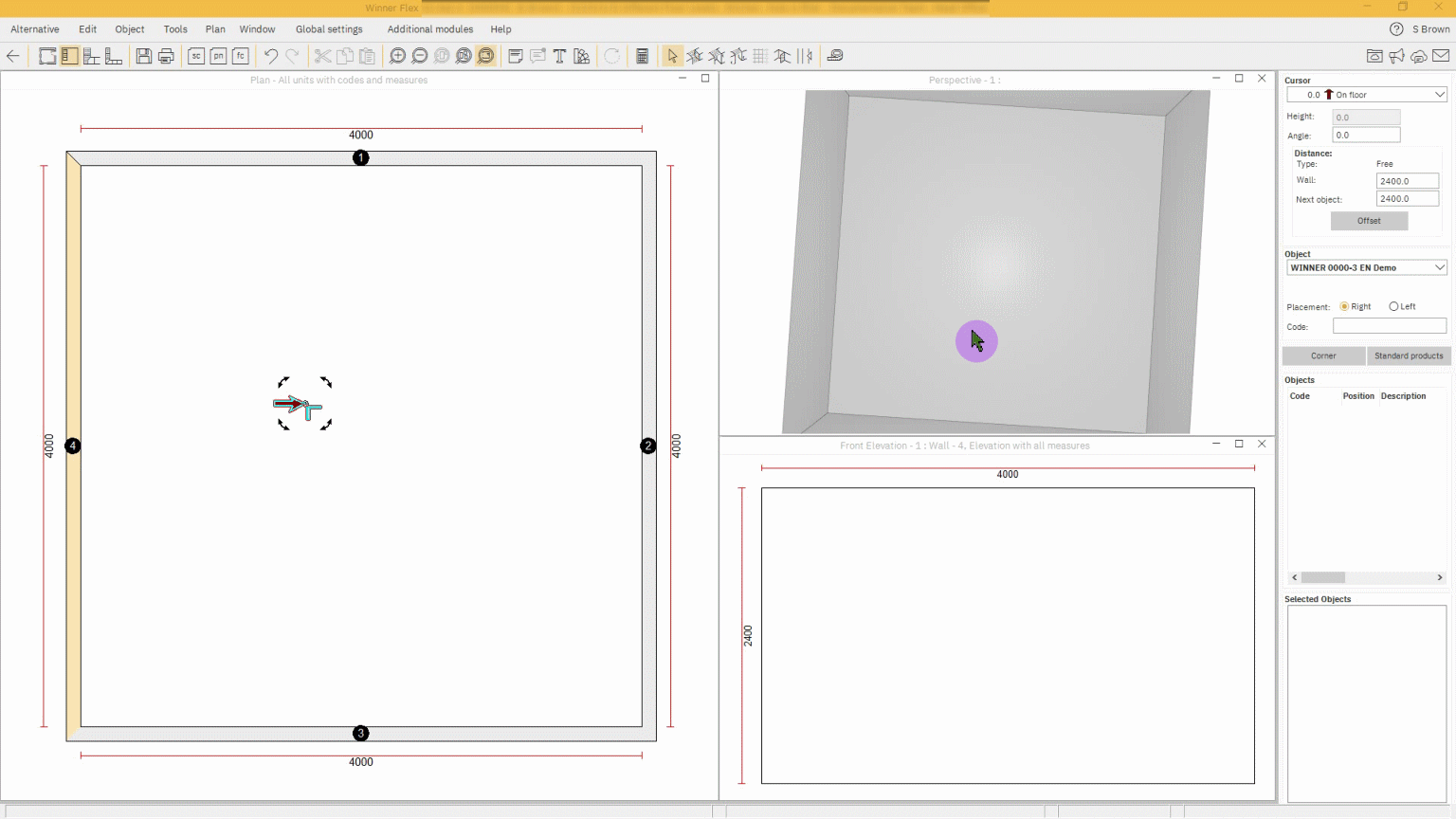

Selecionar o ícone de Desenho livre de preenchimento e desenhe a forma de preenchimento ao redor do objeto que está sendo usado para o recorte. O enchimento deve ser colocado e sobreposto com a forma de corte onde deseja que seu recorte fique. Neste exemplo, estamos criando um furo retangular no preenchimento esquerdo e um furo circular no preenchimento direito.
Ao concluir o desenho do preenchimento, você receberá uma mensagem informando que o novo objeto faz interseção com outros objetos. Clique em Sim para continuar.
Observação: certifique-se de que o objeto seja mais alto que a altura do preenchimento, se não a forma não será cortada.

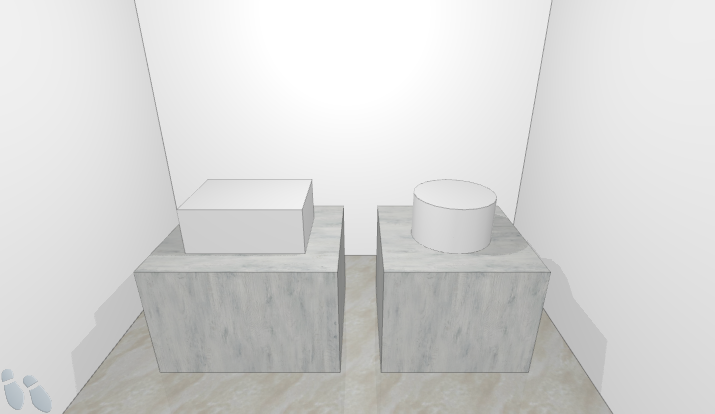

Veja abaixo exemplos de preenchimentos sendo desenhados ao redor dos objetos recortados:

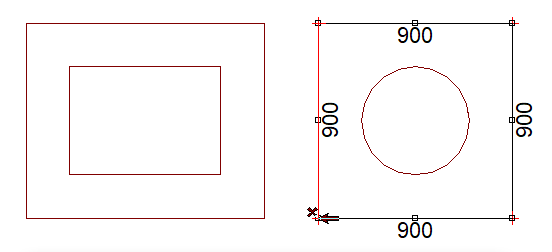

Exemplo dos enchimentos ao redor dos objetos:
-
Selecione e exclua os objetos de interseção que usou para cortar o enchimento.

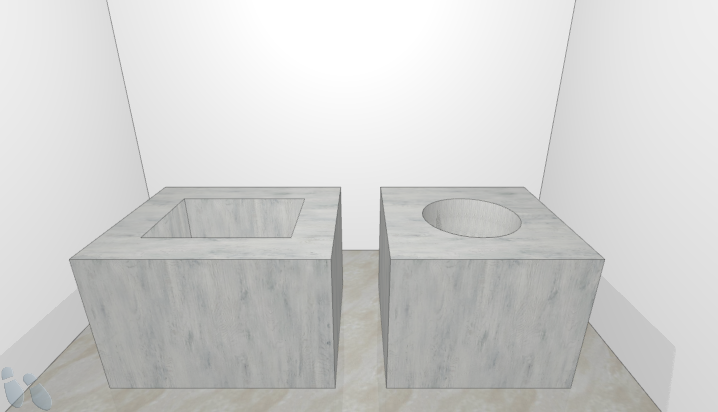

Os recortes nos enchimentos agora serão visíveis:

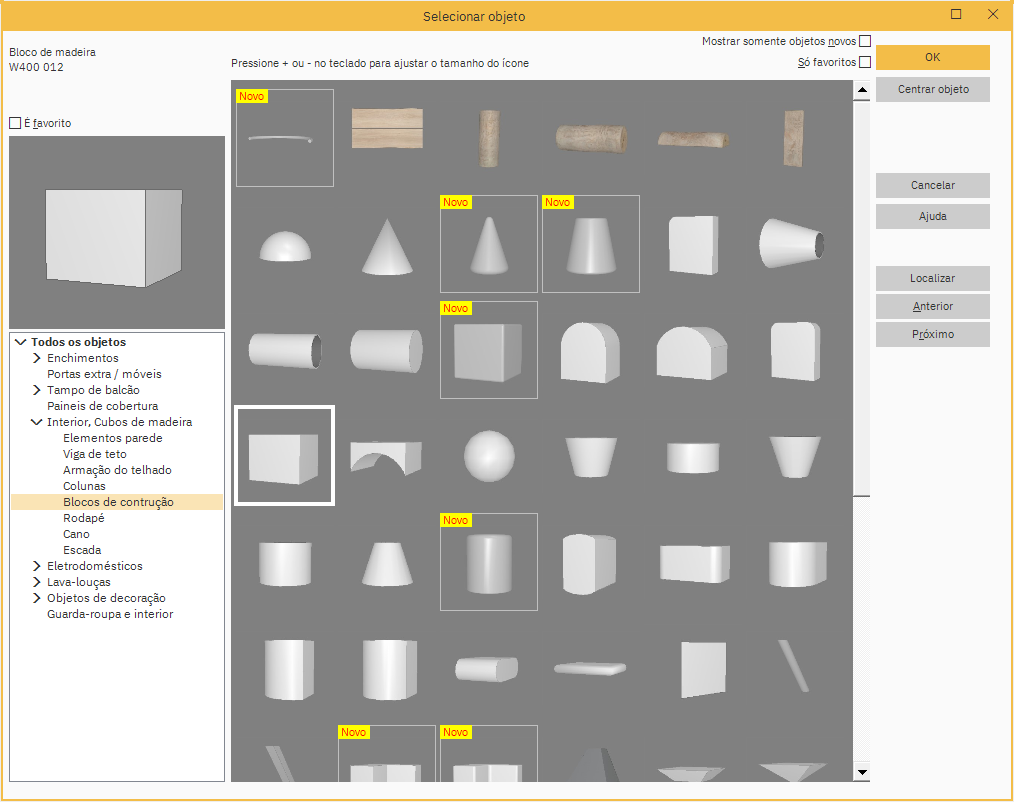

Dica: Existem muitos objetos com formas diferentes em Produtos Standard – Interior, secção de blocos de construção. Qualquer um deles pode ser usado como modelo de corte.
