Pode-se criar uma curva no seu tampo de balcão desenhado no Modo Mobília e/ou no Modo esquema tampo de balcão. Ao desenhar ou editar o tampo de balcão, pode-se clicar no ponto do canto e então usar a ferramenta Arredondar/cortar esquina. Siga os seguintes passos:
No modo Mobília
- Na sua alternativa, clique no ícone Modo mobília na barra de ferramentas.
- Clique no ícone Desenhar/editar tampo de balcão na barra de ferramentas.
- Clique no ícone Ferramenta de apontar para desenho livre que aparecerá à direita na barra de ferramentas.

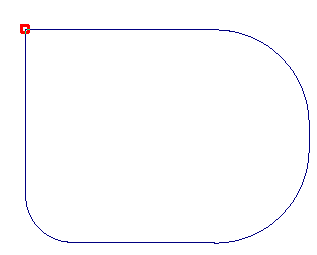

- Na planta, selecione o canto ou o tampo de balcão que deseja arredondar. Se não estiver feito zoom no tampo, pode levar várias tentativas para clicar no canto exato. É possível saber que tem o ponto correto selecionado se o ponto destacado se parecer com isto:
- Clique no ícone Arredondar ou cortar esquina na barra de ferramentas.
- Na janela de Arredondar/Cortar esquina, selecione Arco Circular. Insira o Raio e clique em OK.
Observação: A curva pode ser ajustada posteriormente, se necessário, selecionando a curva com a seta preta (Ferramenta de apontar para desenho livre), clicando com o botão direito do rato e selecionando Propriedades.
- Depois de terminar de arredondar os cantos, clique na seta branca para fechar a função.
No modo esquema de tampo de balcão
- Na sua alternativa, clique no ícone Modo esquema de tampo de balcão na barra de ferramentas.
- Na janela do plano Tampo de balcão, clique no canto que deseja arredondar.
- Clique no ícone Arredondar ou cortar esquina na barra de ferramentas.
- Na janela de Arredondar/Cortar esquina, selecione Arco Circular. Insira o Raio e clique em OK.
- Depois de terminar de arredondar os cantos, clique na seta branca para fechar a função.
Se o canto for pequeno ou difícil de clicar para destacá-lo, clique e arraste o cursor sobre o canto que deseja destacar:
