Um tampo de balcão cortará automaticamente em torno de um objeto colocado a uma altura que cruze com a colocação do tampo de balcão. Por exemplo, o corte ocorre automaticamente em torno de uma pia.
Sabendo disso, é possível fazer cortes colocando um objeto para ser usado como modelo para o recorte e, em seguida, remover o objeto após o tampo de balcão é desenhada/gerada.
Colocando o objeto
- Selecionar Modo mobília na barra de ferramentas.
- Clique em botão do lado direito Produtos padrão.
- Na janela Selecionar objeto, clique no menu suspenso Interior, blocos de construção.
- Selecionar Blocos de construção.
- Escolha um bloco de construção e clique em OK.
-
No janela Definir posição de altura, selecione Outro E nos Tipos de altura seleção suspensa Tampo de balcão.
Isso colocará o objeto pronto para cruzar com a tampo de balcão. Repita as etapas anteriores se forem necessários mais recortes.
Também é possível ajustar os parâmetros dos blocos de construção conforme necessário selecionando e clicando duas vezes no objeto.
Gerando ou desenhando a tampo de balcão
- Selecionar Modo esquema de bancada na barra de ferramentas.
- Desenhe seu tampo de balcão em torno dos blocos de construção clicando Desenhar/editar forma na barra de ferramentas.
- Clique em Desenhar retângulo lápis na barra de ferramentas à direita de Desenhar forma de edição.

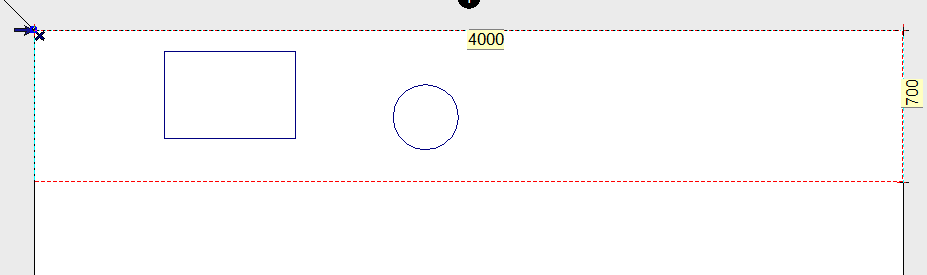

- Clique uma vez no plano onde será o canto inicial do tampo de balcão e, em seguida, clique e arraste para desenhar o retângulo para o canto diagonalmente oposto do tamanho pretendido do tampo de balcão.
Observação: Para mover o lápis em incrementos menores enquanto o arrasta, mantenha pressionado a tecla Ctrl do seu teclado.
- Clique em OK na janela Definir posição de altura.
- Clique em OK na janela Propriedades do objeto.
- Clique em Pular na janela Selecionar produto.
- Será solicitado a confirmar os objetos de interseção que estão sendo cortados. Clique em Sim.

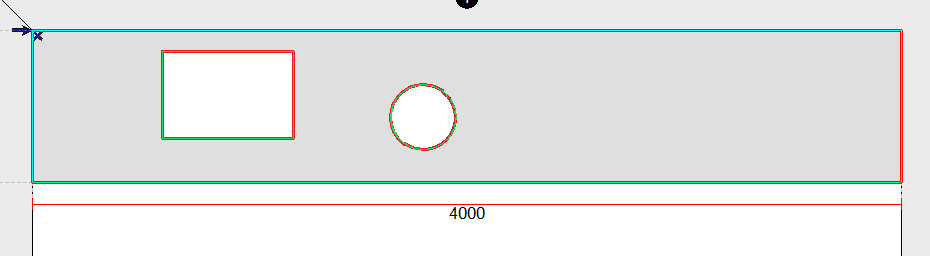

- O tampo de balcão terá cortado em torno dos objetos. Volte para o Modo Mobilia e exclua os objetos conforme necessário.
