No Winner é possível mostrar os símbolos de armários internos para as unidades na vista de alçado. Para alguns catálogos você também pode abrir o gabinete para mostrar o conteúdo, isso é mostrado na vista perspetiva e alçado.

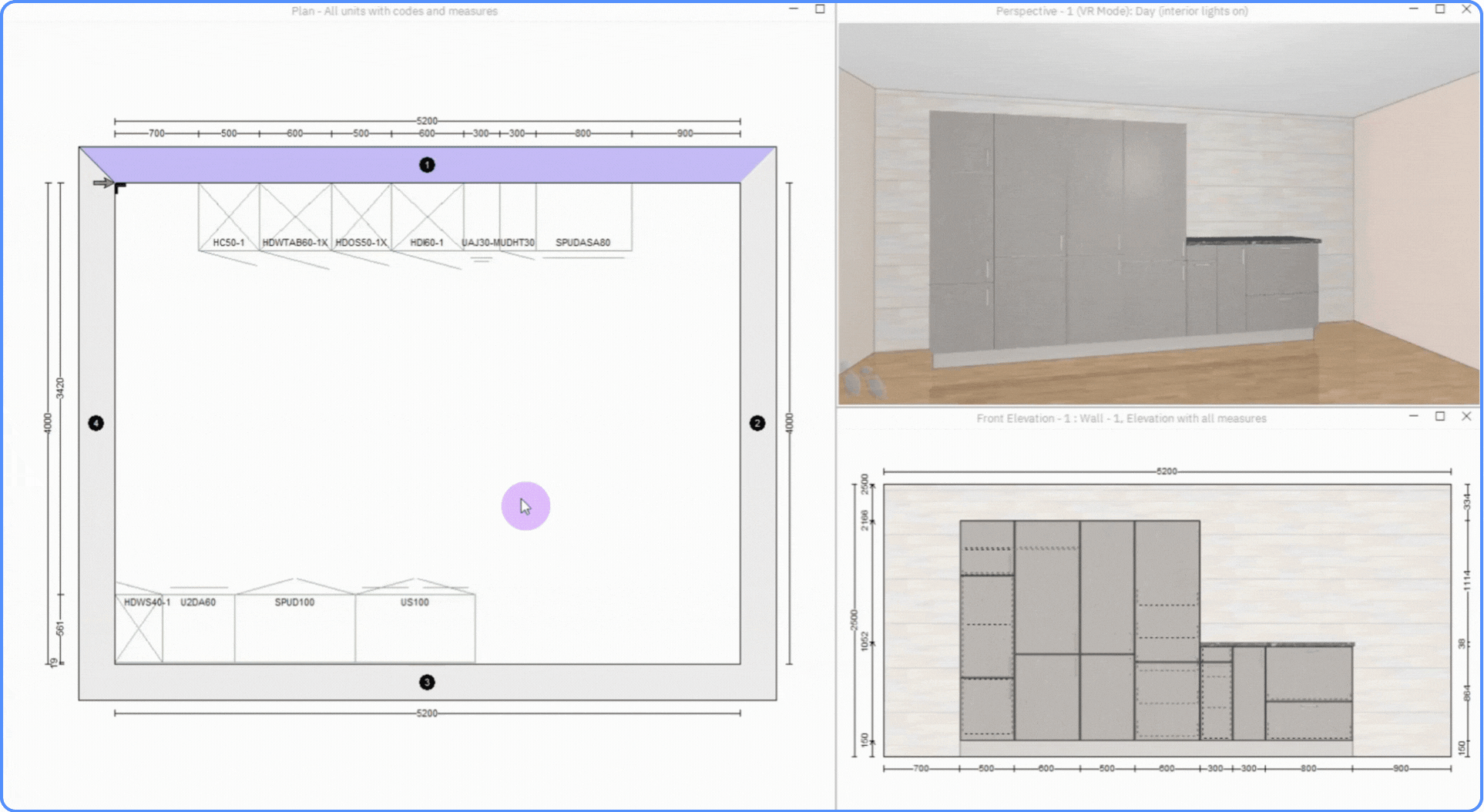

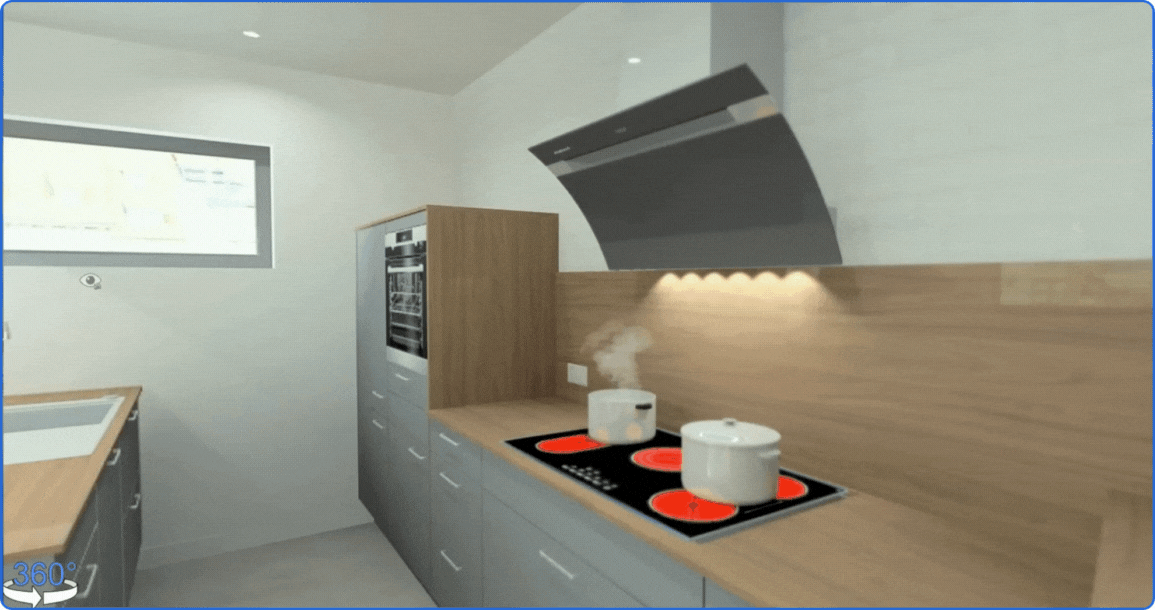

Como mostrar armários abertos na perspetiva e alçado
Nota: Esta funcionalidade depende do catálogo.
- Selecione o(s) gabinete(s)
- Clique com o botão direito do rato e selecione Abrir gabinete.
OU

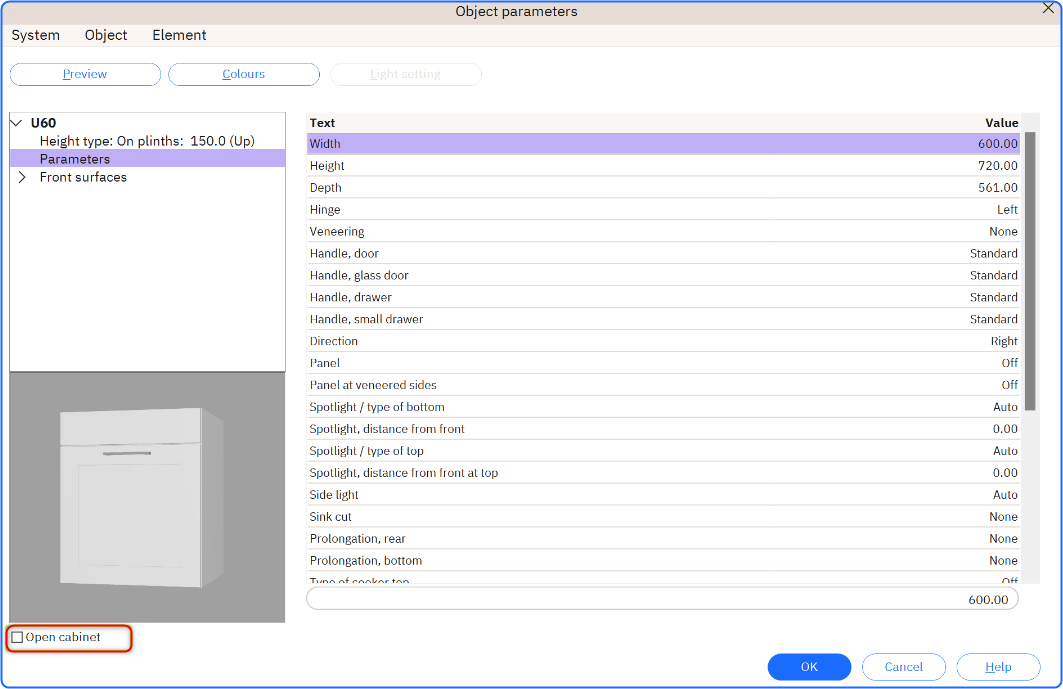

- Se você deseja abrir um armário clique duas vezes sobre ele e na janela de Parâmetros do objeto marque a caixa de seleção Abrir gabinete.
OU
- Se você deseja abrir todos os armários no desenho, clique na janela de desenho da planta e, na barra de menus, selecione Alternativa Abrir todos os armários.
- Para fechar os armários, selecione-os novamente e clique com o botão direito do rato e clique em Abrir gabinete novamente.

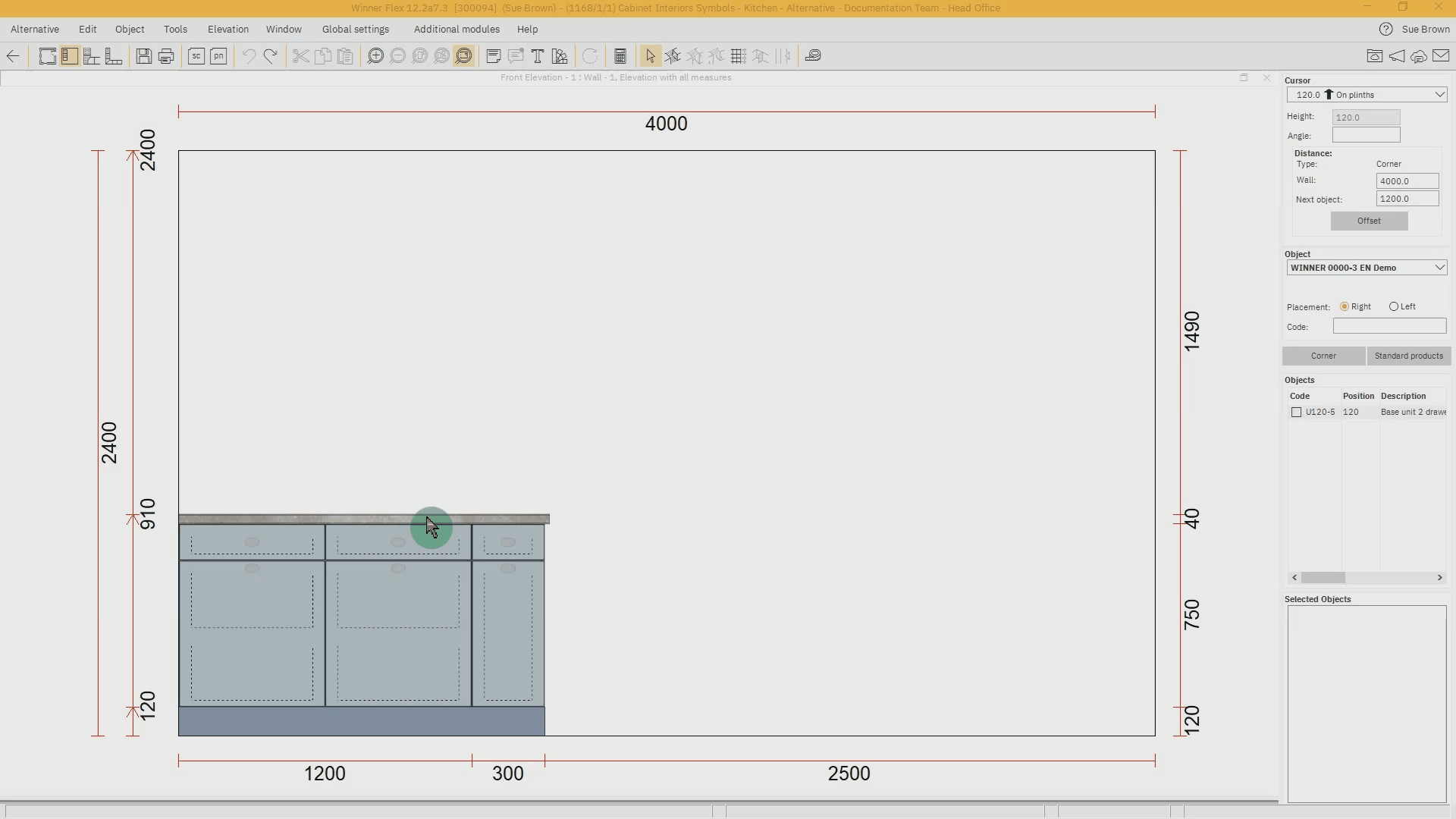

Como mostrar símbolos na vista de alçado
- Clique Configurações gerais na barra de menus.
- Selecione Configurações de sistema aba de Desenho.
- Na secção da Vista alçado clique na caixa de seleção *Símbolo adicional automático.
- Clique OK.
- Os símbolos dos armários internos aparecerão na vista Alçado. O exemplo abaixo mostra gavetas internas e um caixote do lixo interno removível.

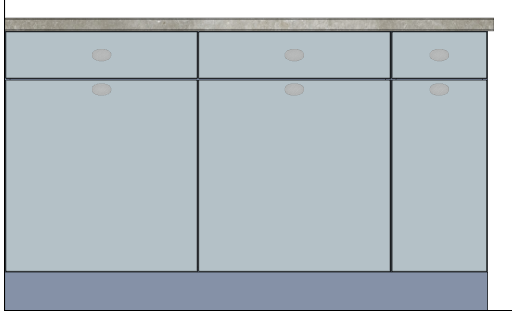

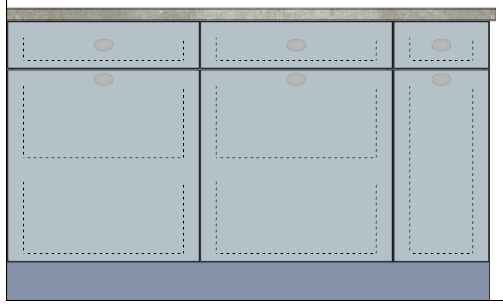

| Vista de alçado normal | Ver com Símbolos adicionais automáticos mostrando 2 gavetas e 1 Caixote do lixo extraível |
Modificando símbolos mostrados na vista alçado
Depois de mostrar os símbolos, é possível alterar os Símbolos Adicionais, por exemplo, escolhendo 3 gavetas em vez de 2:
- Clique duas vezes na unidade ou clique com o botão direito do rato e selecione Propriedades.
- Selecione Superfícies frontais e selecione a Frente onde a alteração deve ser feita, por exemplo, Porta.
- Selecione Parâmetros.
- Na lista de parâmetros, no lado direito, selecione Símbolo adicional em elevação.
- No menu suspenso na parte inferior da lista, selecione a combinação desejada. No nosso exemplo, 3 gavetas.
- Clique OK.

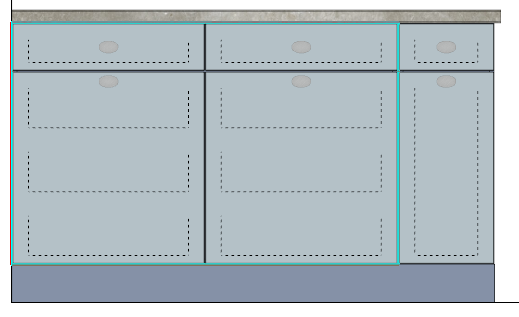

| Vista com símbolos alterados para 3 gavetas |
|
|
