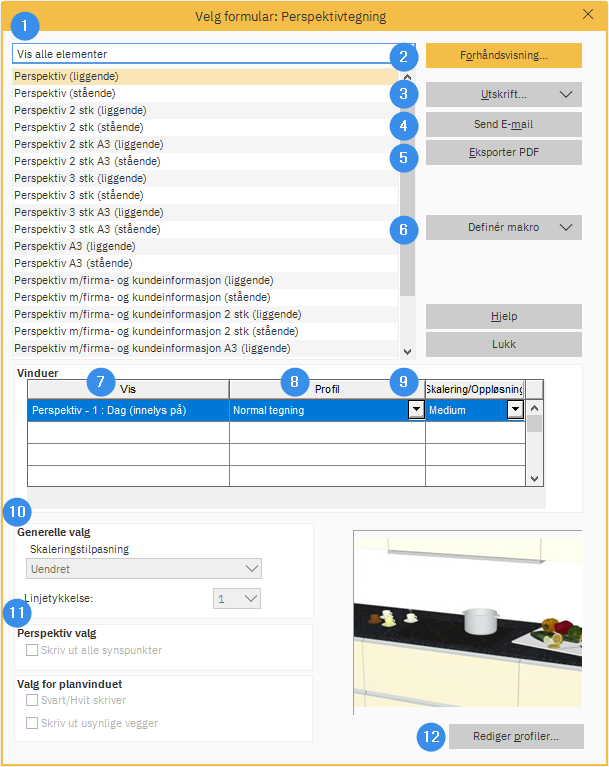

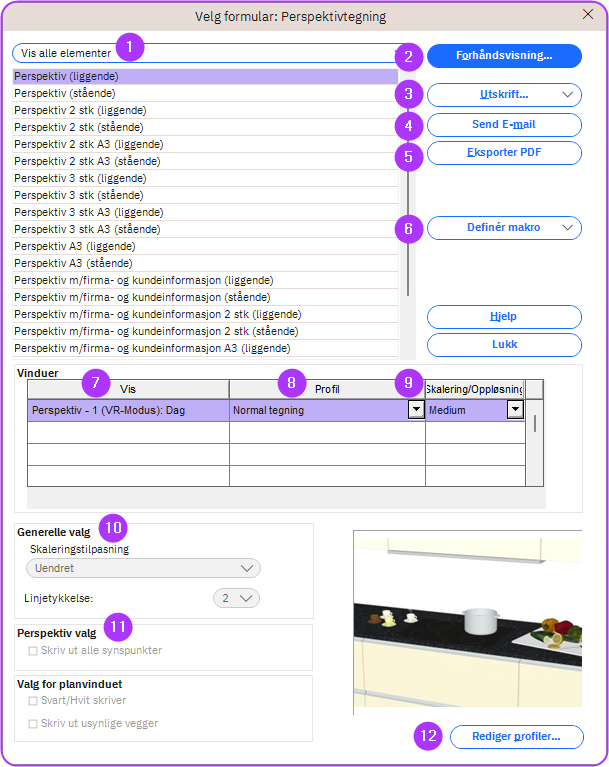

I Winner, når brukeren har valgt å skrive ut en Perspektiv-tegning vil Velg formular: Perspektivtegning vinduet vise utvalget av tilgjengelige alternativer og skjemaer.
For mer informasjon, se Skrive ut plantegningen, perspektivet eller opprisset.
-
Vis alle elementene - Viser alle tilgjengelige utskrifter.
Marker riktig skjema og klikk deretter på Utskrift eller Forhåndsvisning.
Brukere kan også dobbeltklikke på et skjema i listen, og en forhåndsvisning av det valgte skjemaet vil vises direkte på skjermen.
-
Forhåndsvisning - Viser en forhåndsvisning av det valgte skjemaet for å sikre at det ser riktig ut før utskrift.
-
Trykk - Når brukeren har markert skjemaet de ønsker å skrive ut, klikker du Trykk.
Etter det vil brukeren bli presentert med et vindu der de kan spesifisere skriveren for utskriften. Winner vil automatisk foreslå standardskriveren for deres PC. For mer informasjon, se Slik angir du en standardskriver i Windows.
MERK!: For Winner Flex-brukere vil utskriften også bli lagret på Flex-plattformen.
-
Send e-post - PDF-en legges ved i e-posten, og du må bruke Outlook-appen for at dette skal genereres. En kopi av PDF-filen vil bli lagret i eksportmappen.
-
Eksporter PDF - For å eksportere Perspektiv-tegningen som en .pdf-fil, klikk Eksporter PDF.
Winner Flex brukere vil kunne laste opp en kopi til Flex-plattformen, eller klikke Lagre lokalt og velg en plassering på PC-en for å lagre den eksporterte PDF-filen.
Winner Design brukere vil kunne velge en plassering på PC-en for å lagre den eksporterte .pdf-filen.
-
Makrodefinisjon - Ved å bestemme seg for visningsalternativer for bilder som størrelse, farge og oppløsning, kan brukere lagre layoutalternativene som en makro for fremtidig bruk.
For mer informasjon, se Hvordan kan jeg definere en utskrift som en makro for å bruke den i batchutskriften min?
-
Visninger - De ulike innstillingene for de valgte utskriftsskjemaene vises i denne gruppeboksen. Innstillingene som vises er profilnavnet, type tegning for eksempel, en strektegning og skalaen/oppløsningen til utskriftsskjemaet.
-
Profil - Fra rullegardinmenyen kan brukere velge hvilken type tegning som skal brukes for det valgte utskriftsskjemaet, for eksempel kan brukere velge en fargetegning eller blyanttegning. Det er også flere alternativer brukere kan velge mellom, inkludert fotorealistisk tegning eller oljemaling.
Den valgte profilen vil være synlig som en forhåndsvisning nederst i vinduet.
MERK!: Hvis du har valgt en fotorealistisk tegning kan fremdriften sees i Fotorealistisk leder og vil bli lagret til Eksporter katalog for prosjektett. Feller Flex-brukere vil en kopi lagres på Flex-plattformen.
-
Skala / oppløsning - Når du skriver ut en perspektivtegning, viser denne kolonnen valg av oppløsning på utskriften. Oppløsningen, antall piksler, kan settes til lav, middels eller høy. En høy oppløsning øker utskriftstiden, for eksempel vil utskrift av en fotorealistisk tegning ta lengre tid enn en blyanttegning.
-
Generelle alternativer - Velg Skalajustering for å endre skalaen på utskriften.
Velg Linjetykkelse mulighet for å tilpasse en linjetykkelse fra 1 til 8:Denne funksjonen vil ha effekt på plantegning utskrifter og på strektegning utskrifter av Oppriss og Perspektiv tegningen. Den fungerer for både hellinjede og stiplede linjer, og vil spesielt forbedre synligheten til stiplede linjer når brukere kopierer eller fakser tegninger.
MERK! Denne linjetykkelsesjusteringen vises ikke i forhåndsvisningen av perspektivet. Det vises kun når perspektivskjemaet er skrevet ut.
MERK! Hvis brukeren endrer innstillingen for denne funksjonen, vil Winner huske den siste linjetykkelsen som ble lagt inn neste gang utskriftsdialogen åpnes.
-
Perspektivalternativer - Velg Gjenta synspunkter muligheten til å skrive ut, eksportere eller sende alle brukerens lagrede synspunkter på e-post, i tillegg til gjeldende perspektivvisning.
-
Rediger profiler - Hvis brukeren har valgt et skjema som ikke inneholder ønsket profil, eller hvis brukeren ønsker å endre noe relatert til gjeldende profil, klikker du på Rediger profiler.
I Innstillinger skjermbilde-eksport vinduet, velg en profil fra listen til venstre for vinduet eller opprett en ny profil.
