Denne artikkelen gir veiledning om hvordan du plasserer en Belfast-vask (eller Butler-vask) i planen din.
Målene til Belfast-vasken brukt fra standardprodukter i dette eksemplet er:
- Høyde: 260mm
- Dybde: 800 mm
- Bredde: 560mm
Klargjør baseenheten
Avhengig av katalogen som brukes, kan det være en enhet klar til å være under din Belfast-vask. I vårt eksempel vil vi forberede vår egen fra Winner Demo-katalogen:
- I alternativet ditt, plasser enhetene dine og baseenheten du har tenkt å ha for din Belfast-vaskbase. I dette eksemplet brukes UTD80-5.
- Dobbeltklikk på UTD80-5 for å gå til Objektparametere vindu.
- Klikk på Parametere.
- Høyden må ta hensyn til høyden på vasken og benkeplatens tykkelse.
Plukke ut Høyde.
Reduser høyden på enheten med 300 i tekstfeltet nederst - Dette tallet er høyden på Belfast-vasken pluss tykkelsen på benkeplaten.
I dette tilfellet kan vi legge inn 750-300, og Winner vil beregne dette til 450.
- Fortsatt i parametere, velg Benkeplate . Sett den til i rullegardinmenyen nederst Av.
- Klikk OK.

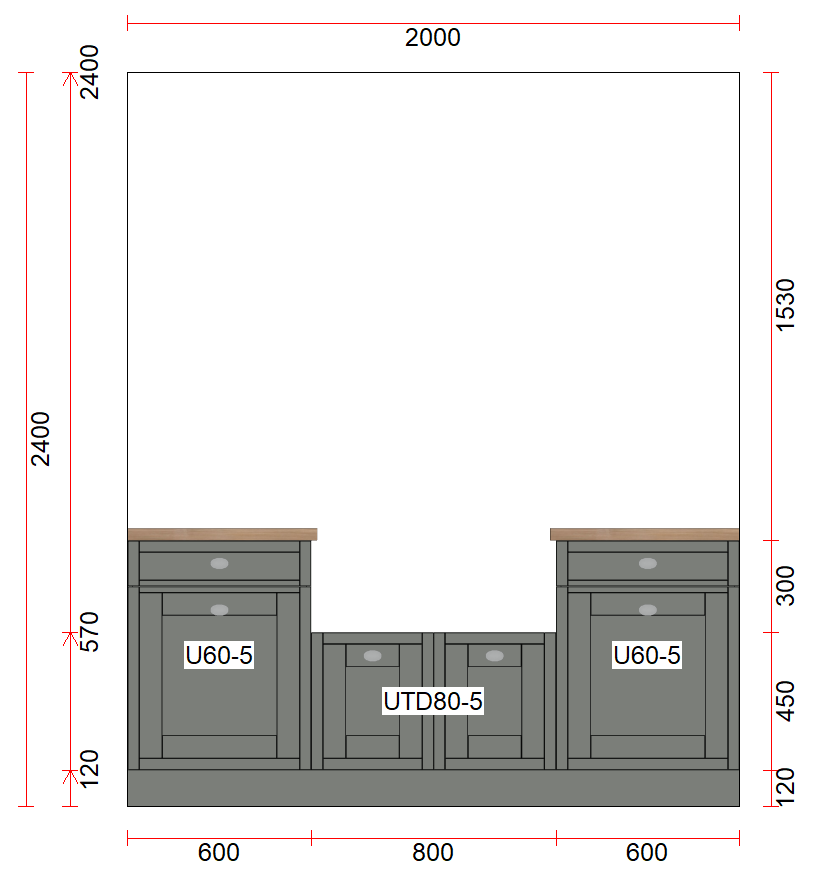

I høydevinduet kan du se plassen som nå er klar for Belfast-vasken.
Tegn fyllstoffet for baksiden av Belfast-vasken

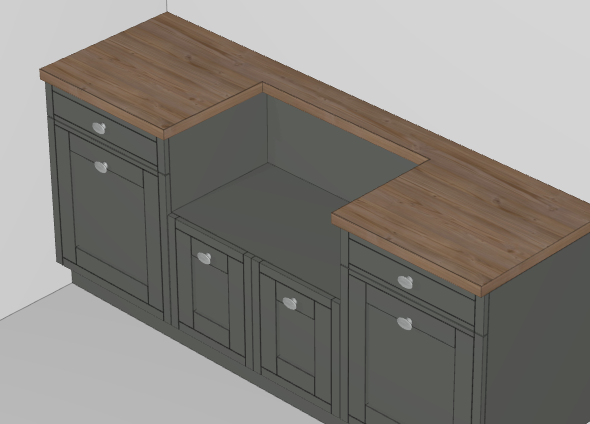

Benkeplaten må løpe bak Belfast-vasken. Ved å trekke en bred nok fyllmasse på baksiden av enhetene og skylle til hver side, en benkeplate vil automatisk bli plassert oppå den.
- I Plan-vinduet, sørg for at enheten UTD80-5 er synlig. Det anbefales å zoome inn på enheten.
- Klikk på Gratis tegning av filler ikonet i verktøylinjen.
- Velg Tegn rektangel ikonet i verktøylinjen.

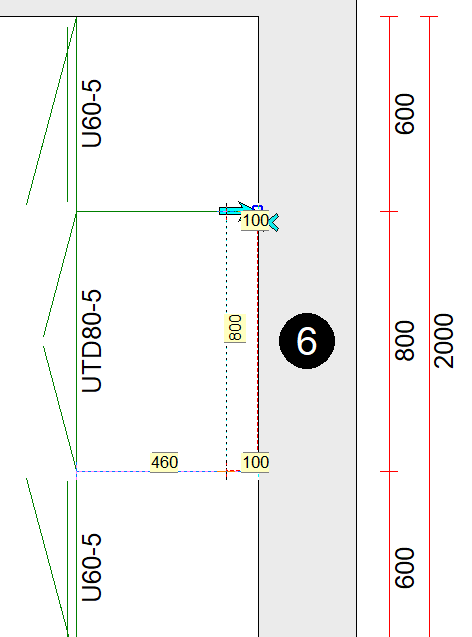

- Venstre klikk på bakre venstre hjørne av UTD80-5 for å begynne å tegne fyllstoffet.
- Nå venstreklikk og hold på bakre høyre hjørne av UTD80-5.
- Mens du holder venstre museknapp, drar du langs høyre side av enheten til riktig bredde. I dette tilfellet setter vi den til 100 mm.
Når du har riktig størrelse, slipper du museknappen.
- I vinduet Angi høydeposisjon velger du Under benkeplate fra rullegardinmenyen.
- Hvis du blir spurt om du vil kutte bort den kryssende delen, klikker du Nei.
- I vinduet Velg produkt velger du en kodereferanse og trykker OK, eller klikk Hopp over.
- I vinduet Objektegenskaper skriver du inn høyden på fyllstoffet i dette eksemplet 300 og klikk OK.
Plasser Belfast-vasken
Belfast vasker kan plasseres med avløpet bak eller på siden. I dette eksemplet vil vasken plasseres med avløpet til høyre side.

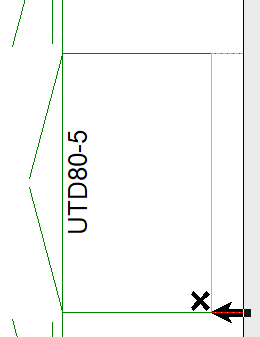

- I Plan-vinduet flytter du markøren til høyre side av enheten ved siden av filleren og kontrollerer at markøren peker bort fra fylleren:
- Klikk for å markere enheten vasken skal plasseres på.
- Klikk på Standard produkter knappen på høyre side av skjermen.

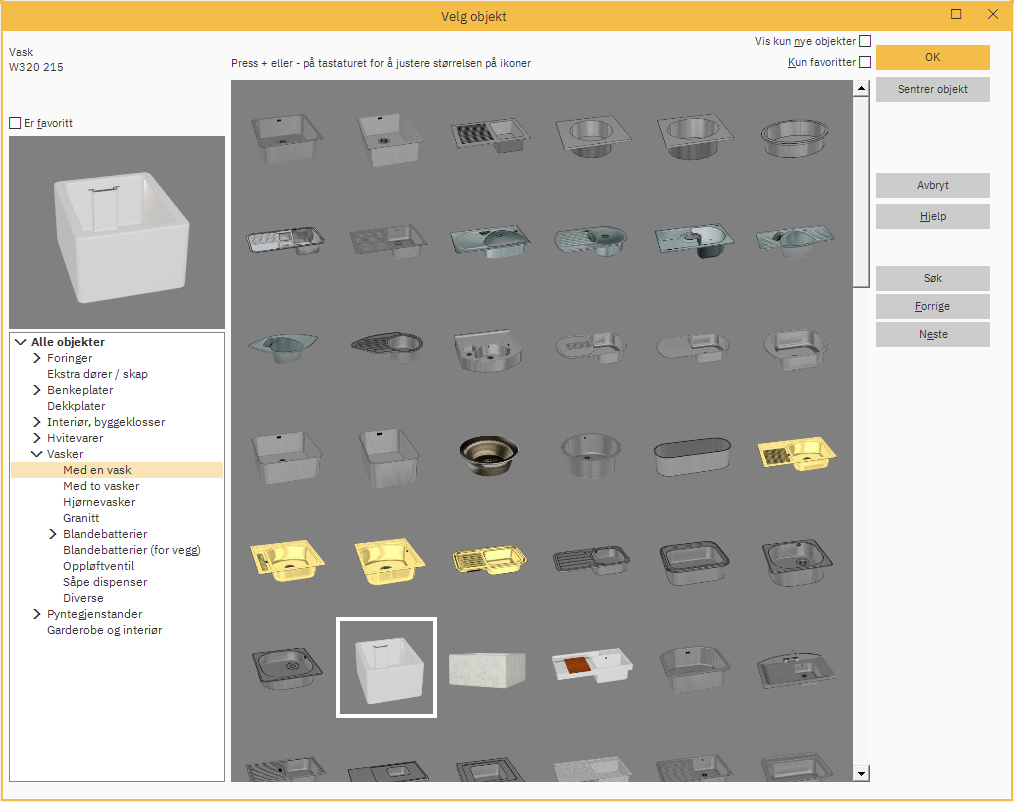

- I vinduet Velg objekt klikker du på Vasker rullegardinmenyen og velg Med én vask.
I dette eksemplet er standardproduktet i Belfast-stil W320 215 benyttes.
- Velg vasken og klikk OK.
- Du vil bli bedt om å velge en kode for vasken. I dette eksemplet klikker du Hopp over.
- I Still inn høyde-posisjon, velg Annen og velg Over valgt objekt i rullegardinmenyen Høydetyper. Klikk OK.
- I vinduet Set parameters skriver du inn målene til Belfast-vasken:
Bredde: 560
Høyde: 260
Dybde: 800
Klikk OK.
- I vinduet Velg tegning blir du bedt om å velge et trykk. Siden dette vil bli plassert på filleren, klikk Hopp over.

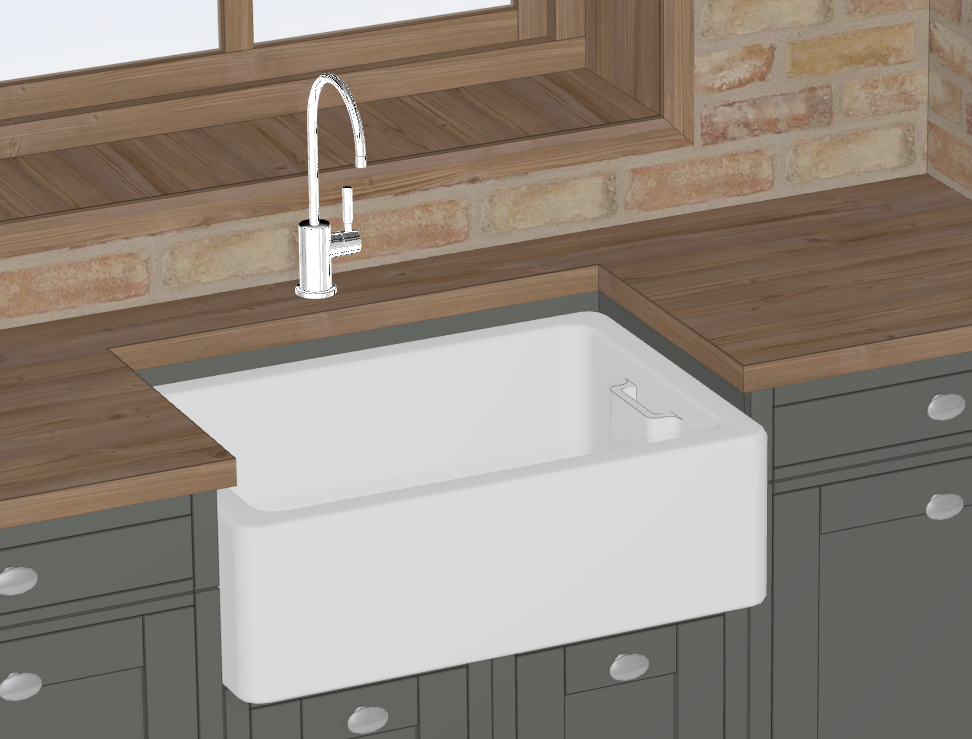

Vasken vil nå plasseres på toppen av enheten.
Plasser kranen
- Klikk for å markere fyllstoffet bak vasken.
- trykk Standard produkter.
- Klikk på Vasker rullegardinmenyen og velg Kombinasjonskraner.
- Velg trykk og klikk på Senter objekt knapp.
- Velg en kode eller klikk på skjermbildet for valg av kode Hopp over.
- I vinduet Angi høydeposisjon velger du På benkeplaten (opp).
- Juster parametrene etter behov og trykk OK.
- Venstreklikk og hold på trykk og dra etter behov til ønsket posisjon. Hold Ctrl tasten mens du drar i små trinn. Slipp museknappen når du plasserer den.
