I Winner er det mulig å vise de innvendige skapsymbolene for enhetene i opprisset. For noen kataloger kan du også åpne skapet for å vise innholdet, dette vises i perspektiv og oppriss.

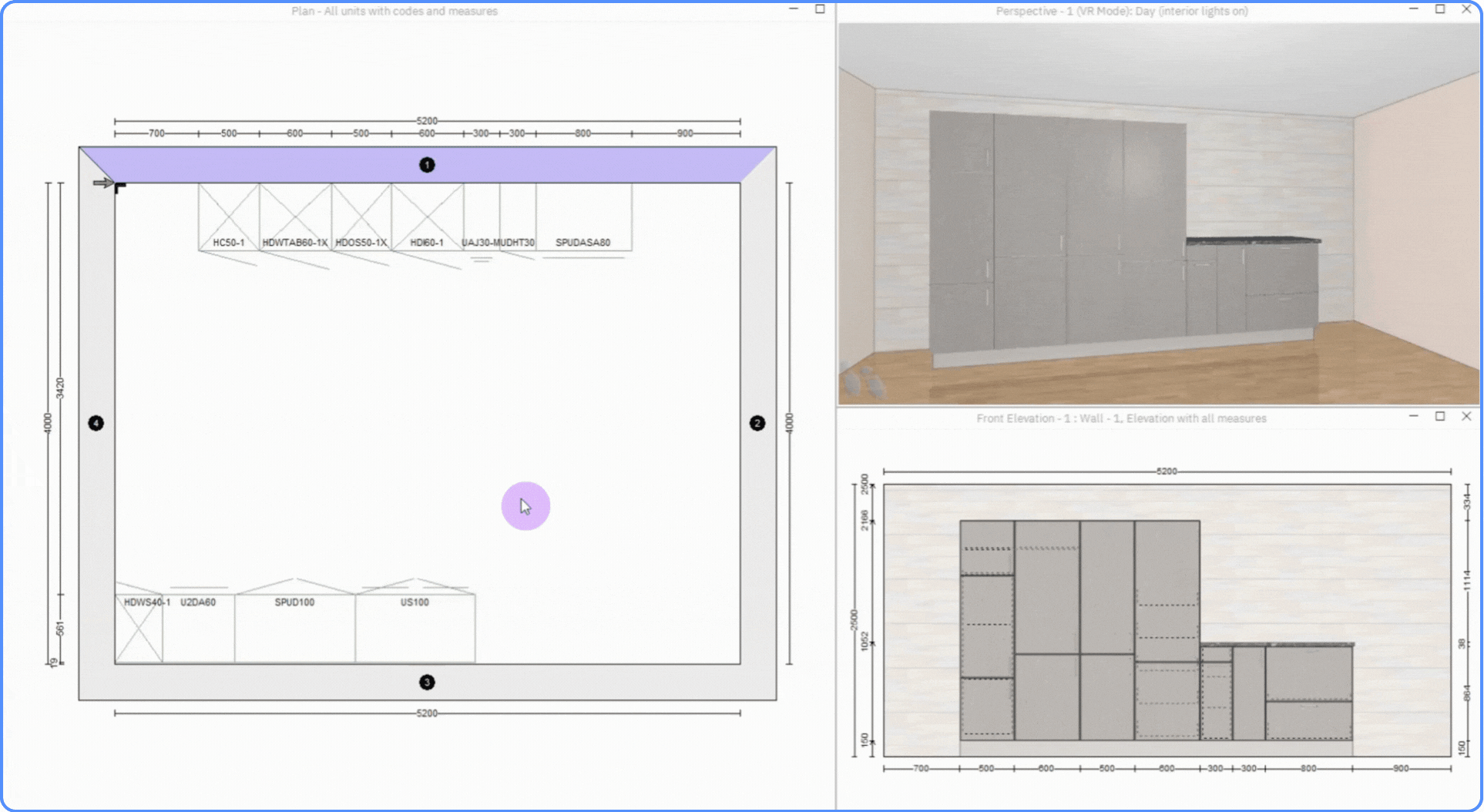

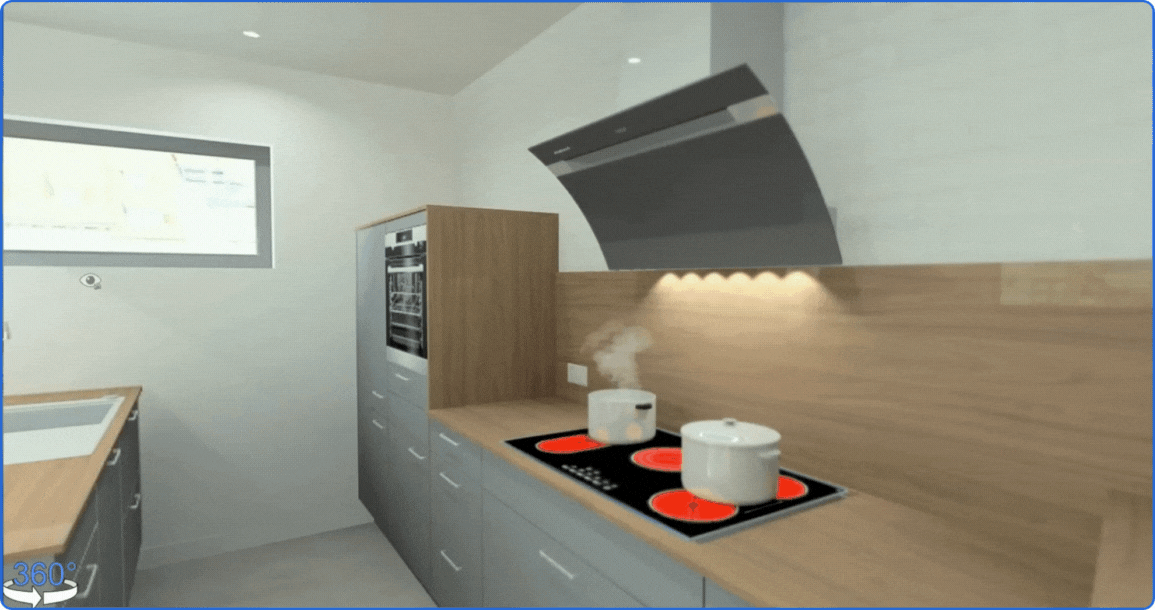

Hvordan vise åpne skap i perspektiv og oppriss
Merk: Denne funksjonen er katalogavhengig.
- Velg ett eller flere skap
- Høyreklikk og velg Åpne skap.
ELLER

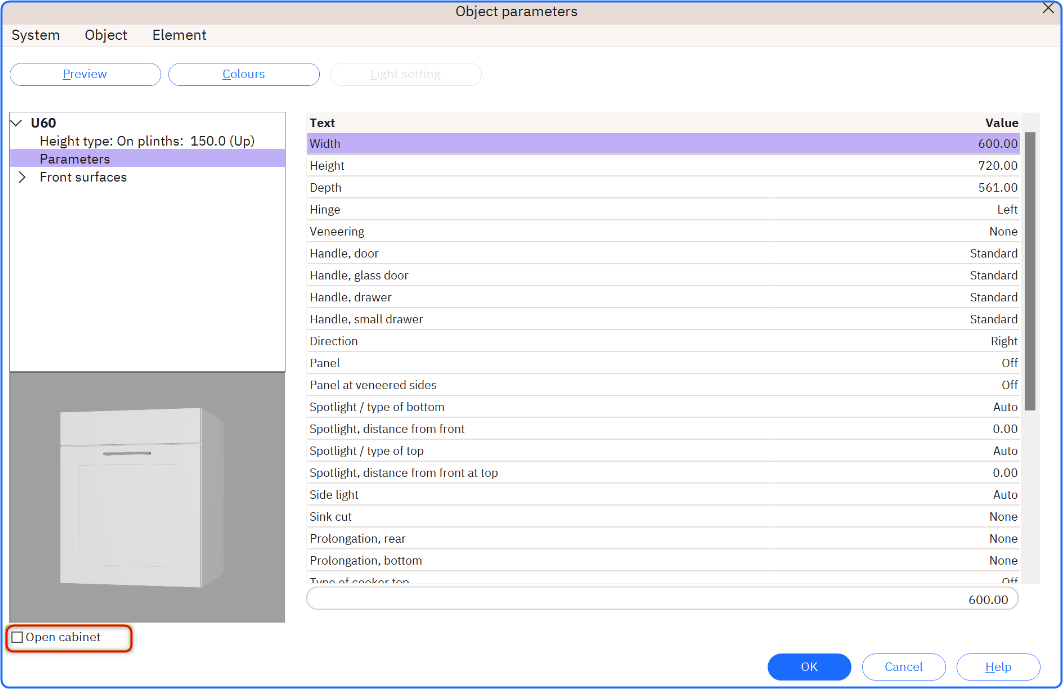

- Hvis du ønsker å åpne ett skap, dobbeltklikk på det og i Objektparametere vindu kryss av i boksen Åpne skap.
ELLER
- Hvis du ønsker å åpne alle skap på tegningen, klikk i planen og velg på menylinjen Alternativ Åpne alle skap.
- For å Lukke de velger du disse igjen, høyreklikker og klikker videre Åpne skap en gang til.

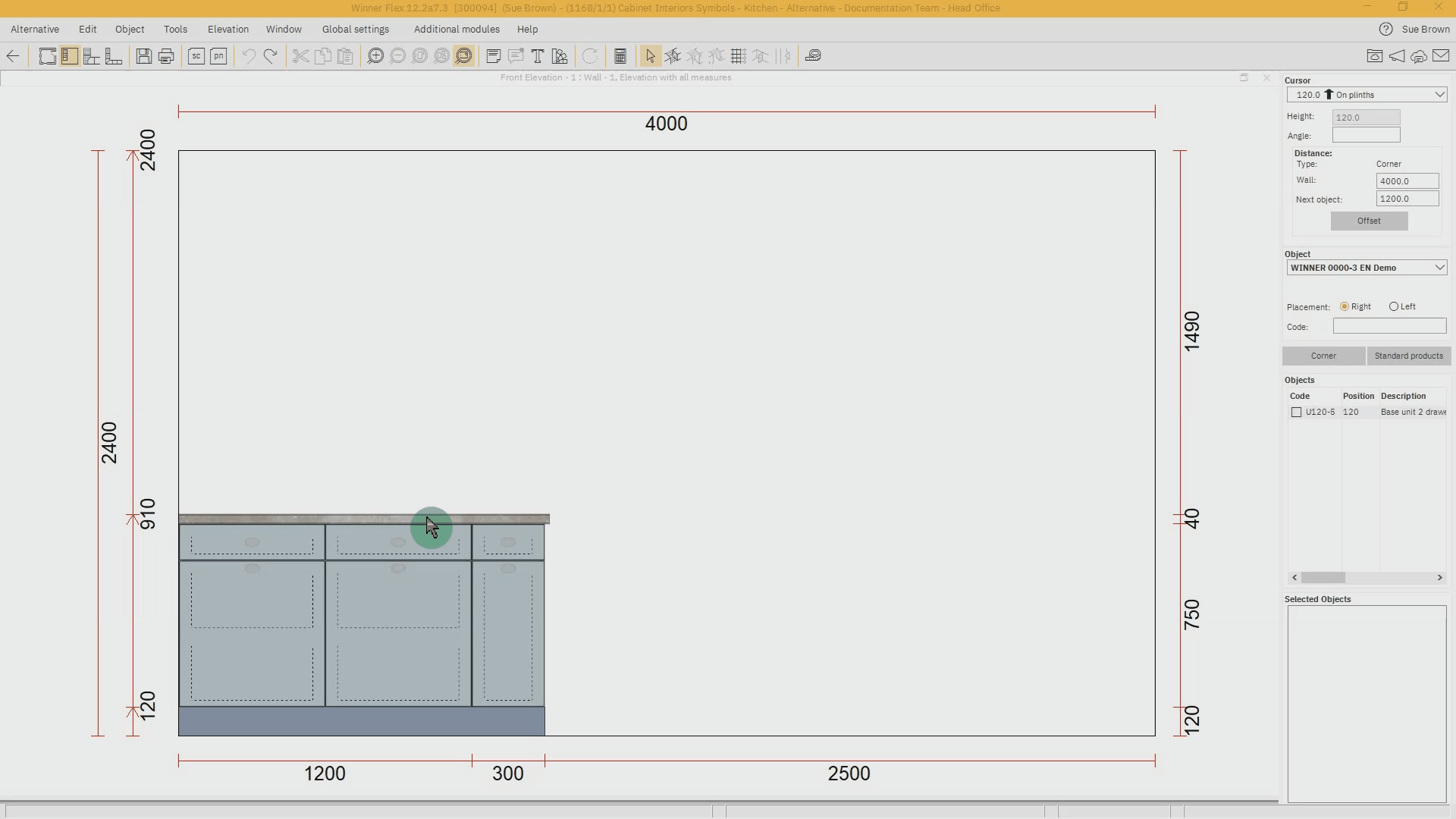

Hvordan vise symboler i opprisset
- Klikk Generelle innstillinger på menylinjen.
- Velg Systeminnstillinger Tegning fanen.
- I Oppriss klikk i avmerkingsboksen *Automatisk tilleggssymbol.
- Klikk på OK.
- De innvendige skap symbolene vil vises i Oppriss vinduet. Eksemplet nedenfor viser interne skuffer og en intern uttrekkbar avfallsbeholder.

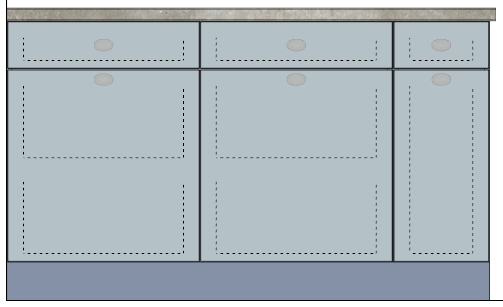

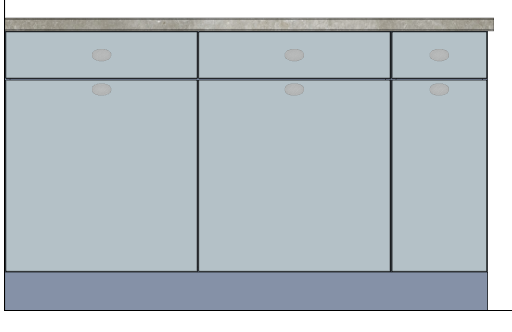

| Normal oppriss visning | Vis med Automatiske tilleggssymboler viser 2 skuffer og 1 uttrekkbar avfallsbeholder |
Endre symboler vist i oppriss
Når du har vist symbolene, er det mulig å endre tilleggs symbolene, for eksempel ved å velge 3 skuffer i stedet for 2:
- Dobbeltklikk enheten eller høyreklikk den og velg Egenskaper.
- Velg Frontflater og velg Front hvor endringen skal gjøres, for eksempel Dør.
- Velg Parametere.
- I listen over parametere, på høyre side, velg Ekstra symbol i oppriss.
- Velg kombinasjonen du ønsker fra rullegardinmenyen nederst på listen. I vårt eksempel: 3 skuffer.
- Klikk på OK.

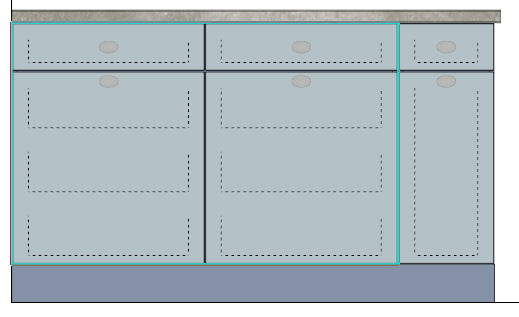

| Visning med symboler endret til 3 skuffer |
|
|
