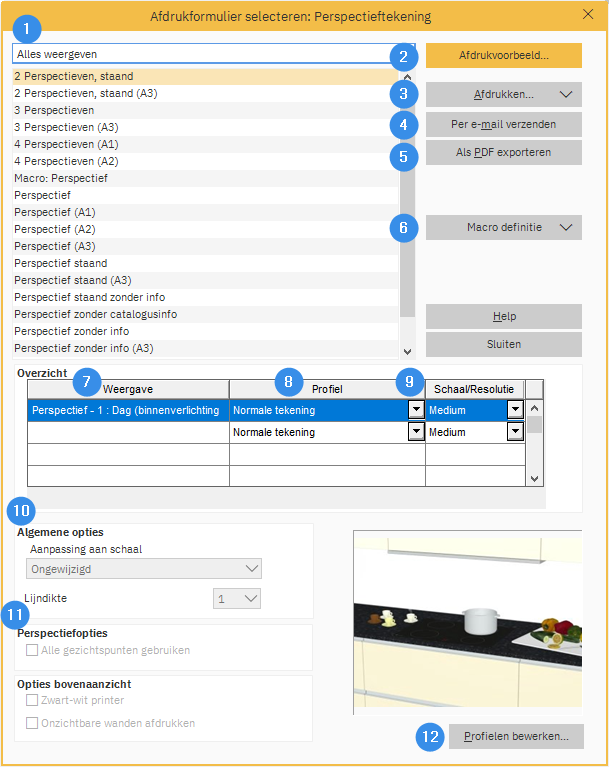

In Winner , wanneer de gebruiker ervoor heeft gekozen een perspectieftekening af te drukken, Selecteer formulier: Perspectieftekening venster toont een scala aan beschikbare opties en formulieren.
Voor meer informatie, zie Het Bovenaanzicht, het Perspectief of het Wandaanzicht afdrukken.
-
Toon alle elementen - Toont alle beschikbare afdrukken.
Markeer het juiste formulier en klik vervolgens op Afdrukken of Afdrukvoorbeeld.
Gebruikers kunnen ook dubbelklikken op een formulier in de lijst, waarna een voorbeeld van dat geselecteerde formulier direct op het scherm wordt weergegeven.
-
Voorvertoning - Geeft een voorbeeld van het geselecteerde formulier weer, zodat u kunt controleren of het er goed uitziet voordat u het afdrukt.
-
Afdrukken - Wanneer de gebruiker het formulier heeft gemarkeerd dat hij wil afdrukken, klikt hij op Afdrukken.
Daarna krijgt de gebruiker een venster te zien waarin hij de printer voor de afdruk kan selecteren. Winner stelt automatisch de standaardprinter voor zijn pc voor. Voor meer informatie, zie Een standaardprinter instellen in Windows.
OPMERKING!: Voor Winner Flex-gebruikers wordt de afdruk ook op het Flex-platform opgeslagen.
-
E-mail verzenden - Het PDF-bestand wordt als bijlage aan de e-mail toegevoegd. U hebt de Outlook-app nodig om het bestand te genereren. Er wordt een kopie van het PDF-bestand opgeslagen in de map Export.
-
PDF exporteren - Om de perspectieftekening als een .pdf-bestand te exporteren, klikt u op PDF exporteren.
Winner Flex gebruikers kunnen een kopie uploaden naar het Flex-platform, of klikken op Lokaal opslaan en kies een locatie op hun pc om het geëxporteerde .pdf-bestand op te slaan.
Winner Design gebruikers kunnen een locatie op hun pc kiezen om het geëxporteerde .pdf-bestand op te slaan.
-
Macro definitie - Nadat gebruikers de weergaveopties voor afbeeldingen, zoals grootte, kleur en resolutie, hebben bepaald, kunnen ze de lay-outopties opslaan als een macro voor toekomstig gebruik.
Voor meer informatie, zie Hoe kan ik een afdruk als macro definiëren om deze in mijn batchafdruk te gebruiken?
-
Uitzichten - In dit groepsvak worden de verschillende instellingen voor de geselecteerde afdrukformulieren weergegeven. De instellingen die verschijnen zijn de weergave, het profiel, bijvoorbeeld een lijntekening en de schaal/resolutie van het afdrukformulier.
-
Profiel - Via het keuzemenu kunnen gebruikers kiezen welk type tekening ze willen gebruiken voor de geselecteerde afdrukvorm. Ze kunnen bijvoorbeeld kiezen voor een kleurentekening of een potloodtekening. Er zijn ook verschillende opties waaruit gebruikers kunnen kiezen, waaronder fotorealistische tekeningen of olieverfschilderij.
Het geselecteerde profiel zal als voorbeeld onderaan het venster zichtbaar zijn.
OPMERKING!: Als u een fotorealistische tekening hebt geselecteerd, kunt u de voortgang zien in de Fotorealistische manager en zal worden opgeslagen in de Exporteer directory voor het project. Fof Flex-gebruikers wordt een kopie opgeslagen op het Flex-platform.
-
Schaal / Resolutie - Wanneer u een perspectieftekening afdrukt, wordt in deze kolom de gekozen resolutie van de afdruk weergegeven. De resolutie, het aantal pixels, kan worden ingesteld op laag, medium of hoog. Een hoge resolutie verlengt de afdruktijd. Zo duurt het afdrukken van een fotorealistische tekening langer dan het afdrukken van een potloodtekening.
-
Algemene opties - Selecteer Schaalaanpassing om de schaal van de afdruk te wijzigen.
Selecteer de Lijndikte optie om de lijndikte aan te passen van 1 tot 8:Deze functie heeft effect op de uitdraai van het bovenaanzicht en op de uitdraai van de lijntekeningen van de Wandaanzicht en de Perspectieftekening. Het werkt voor zowel ononderbroken als gestippelde lijnen, en zal met name de zichtbaarheid van gestippelde lijnen verbeteren wanneer gebruikers tekeningen kopiëren of faxen.
OPMERKING! Deze aanpassing van de lijndikte wordt niet weergegeven in het perspectiefvoorbeeld. Het wordt alleen weergegeven als het perspectiefformulier is afgedrukt.
OPMERKING! Als de gebruiker de instelling van deze functie wijzigt, onthoudt Winner de laatst ingevoerde waarde voor de lijndikte de volgende keer dat het afdrukdialoogvenster wordt geopend.
-
Perspectiefopties - Selecteer de Herhaal standpunten optie om alle opgeslagen Viewpoints van de gebruiker af te drukken, te exporteren of te e-mailen, naast de huidige Perspective-weergave.
-
Profielen bewerken - Als de gebruiker een formulier heeft geselecteerd dat niet het gewenste profiel bevat, of als de gebruiker iets wil wijzigen met betrekking tot het huidige profiel, klikt u op Profielen bewerken.
In de Instellingen voor het exporteren afbeeldingen venster, selecteer een profiel uit de lijst aan de linkerkant van het venster of maak een nieuw profiel aan.
