Een uitsnede in een opvulling kan worden gemaakt wanneer u een opvulling tekent en deze een bestaand object kruist, zoals een bouwsteen in Standaard producten.
- Plaats of maak eerst een object dat zal fungeren als de snijvorm voor uw vulmiddel.
Zorg ervoor dat dit object op dezelfde positie wordt geplaatst als waar u de opvulling wilt tekenen.

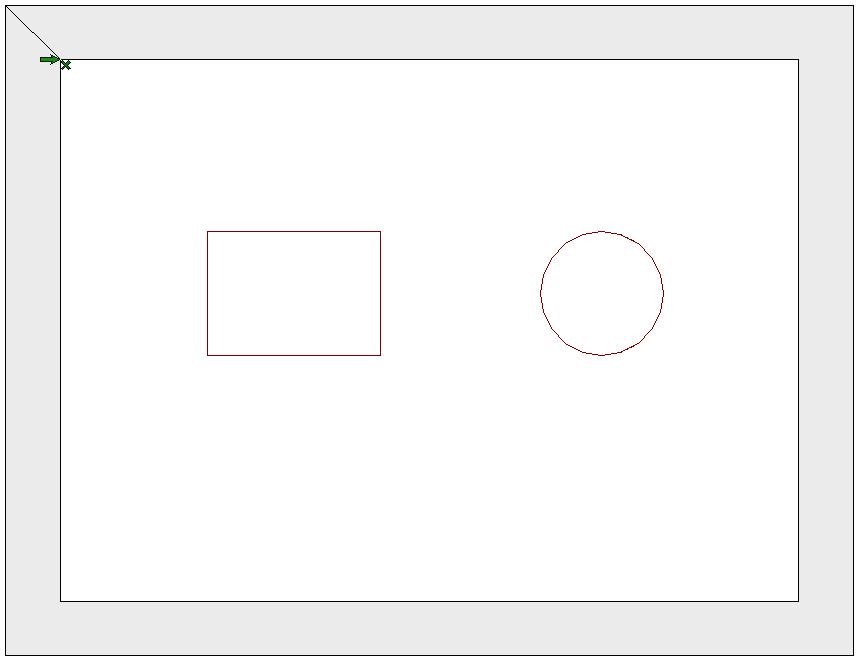

In dit voorbeeld gebruiken we een rechthoek en een cilinder als snijvormen:

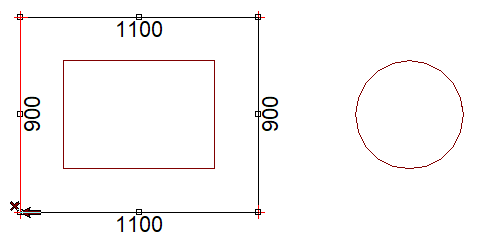

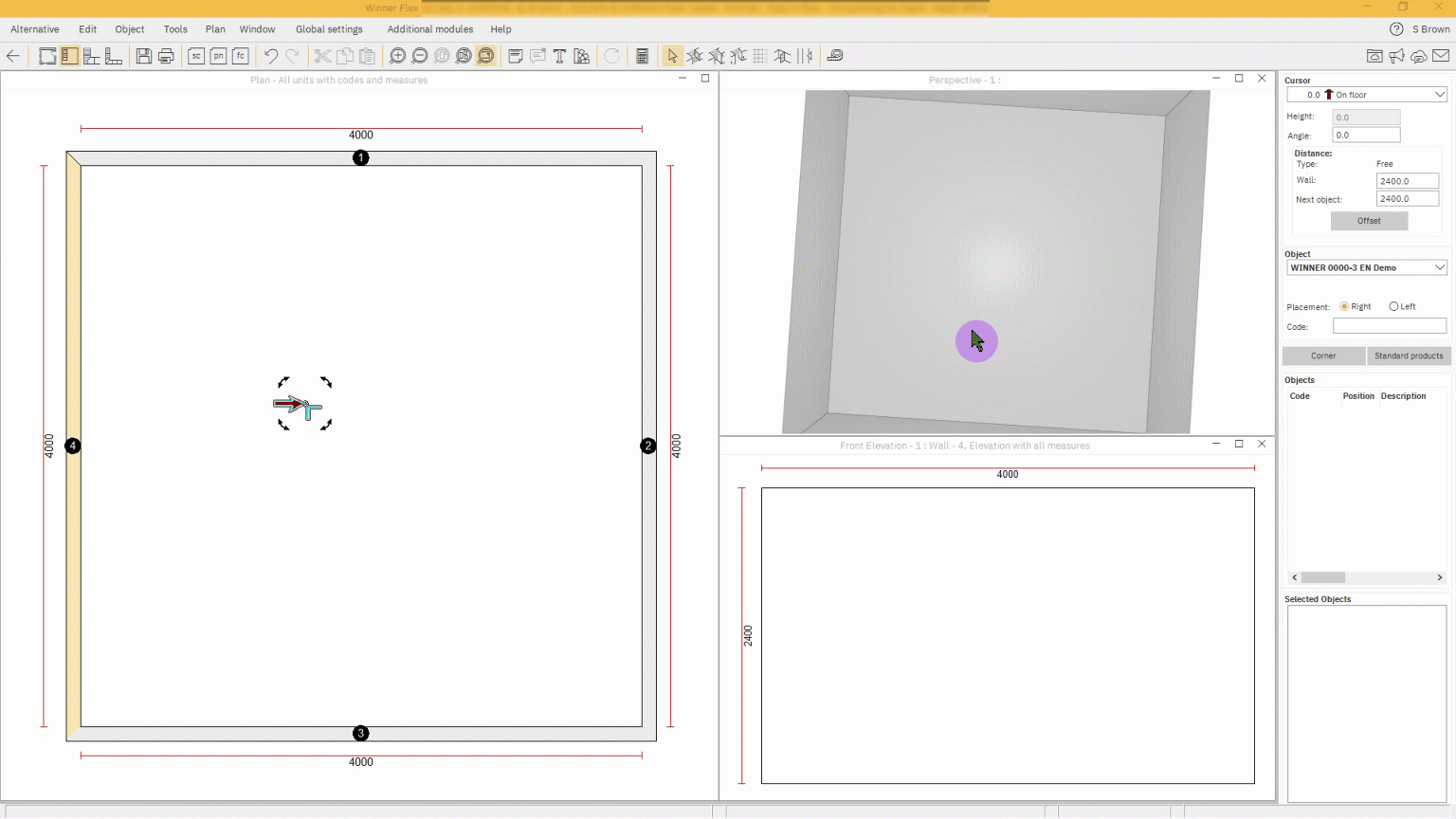

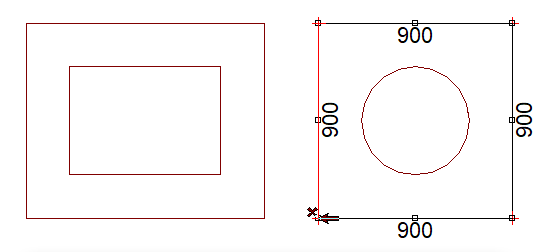

- Selecteer Gratis tekening van opvulpictogram en teken de vulvorm rond het object dat voor de uitsnede wordt gebruikt. Het vulmiddel moet worden geplaatst en overlappen met de snijvorm waar u uw uitsnede wilt hebben. In dit voorbeeld maken we een rechthoekig gat in de linkervuller en een cirkelvormig gat in de rechtervuller.
Wanneer u klaar bent met het tekenen van de opvulling, krijgt u een bericht dat tHet nieuwe object kruist andere objecten. Klik Ja doorgaan.
Opmerking: Zorg ervoor dat het object hoger is dan de hoogte van de opvulling, anders wordt de vorm niet uitgesneden.
Zie hieronder voor voorbeelden van vulstoffen die rond de uitgesneden objecten worden getekend:

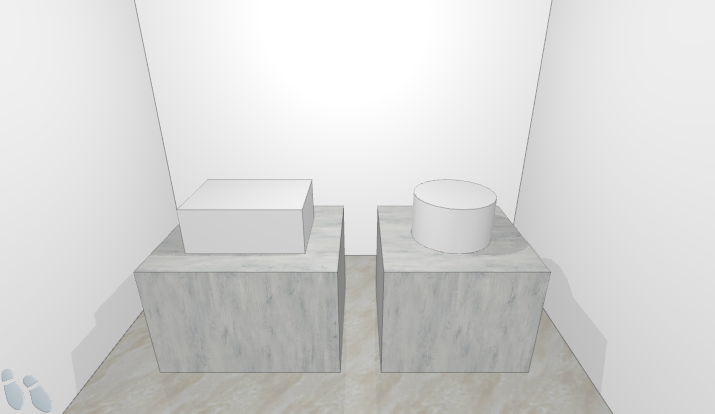

Voorbeeld van de vulstoffen rond de objecten:
- Selecteer en verwijderen de kruisende objecten die u hebt gebruikt om de vuller uit te snijden.

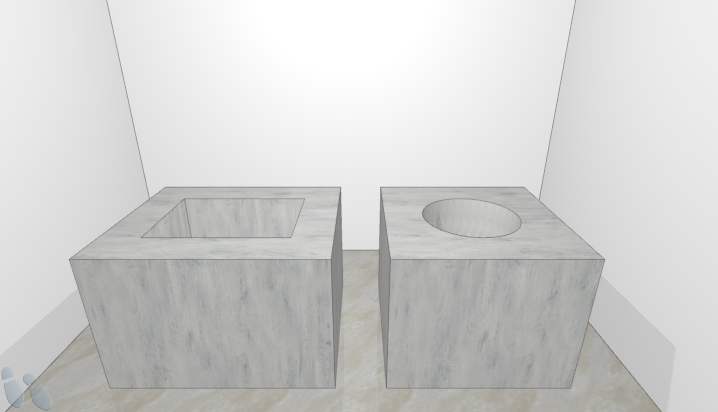

De uitsparingen in de opvulstukken zijn nu zichtbaar:

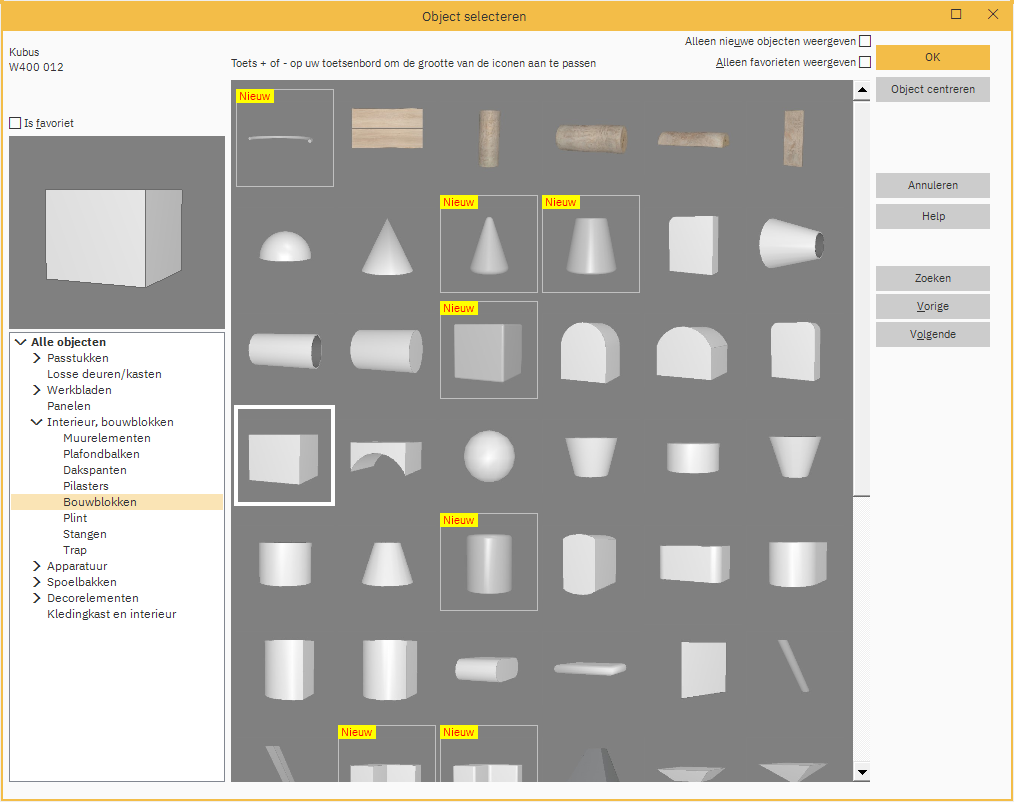

Tip: Er zijn veel objecten met verschillende vormen in Standaard producten – Interieur, sectie Bouwstenen. Elk van deze kan worden gebruikt als snijsjabloon.
