In de Meubilairmodus bevindt zich rechtsonder in het scherm, onder de Browser, een knop met de naam Hoek. Met deze optie kunt u automatisch een hoekoplossing voor de geselecteerde kast maken door passtukken en aanbouwelementen toe te voegen.
- Klik in uw ontwerp op het pictogram Meubilairmodus in de werkbalk.
- U kunt een code invoeren in het codevak en vervolgens op de knop Hoek klikken, of alleen op de knop Hoek klikken en in het venster Product selecteren een item selecteren dat moet worden geïntegreerd.
- Het venster Hoekopstelling wordt nu weergegeven.

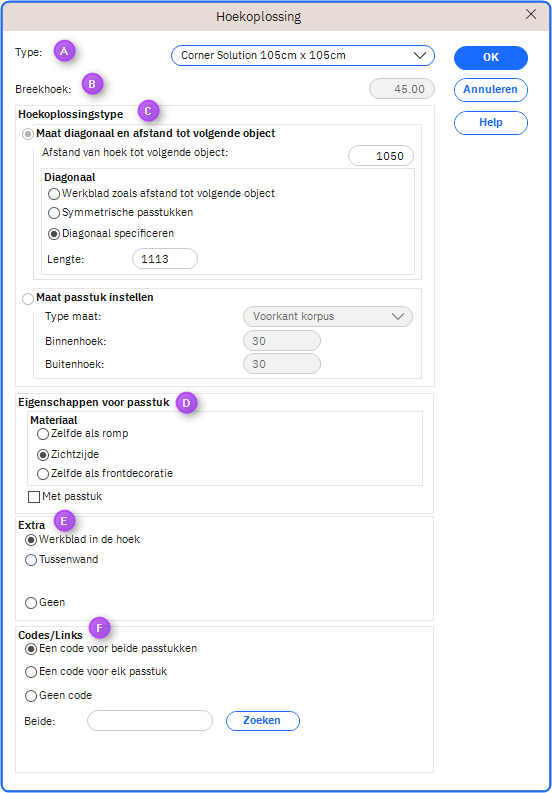

Venster Hoekopstelling
A. Type – in de vervolgkeuzelijst voor het type wordt weergegeven of er Hoekoplossingen voor het gekozen element beschikbaar zijn. Als er geen zijn, wordt alleen Standaard weergegeven. Maak uw keuze.
B. Breekhoek – u kunt indien nodig de breekhoek opgeven door het getal in het vak in te voeren.
C. Type hoekoplossing – in dit gedeelte kunt u wijzigingen aanbrengen in Diagonaal en afstand tot volgend object meten, de lengte van de Diagonaal en Afmetingen van passtuk instellen.
D. Eigenschappen passtuk – wijzig hier het materiaaltype zodat dit overeenkomt met de zijden, het frame of de deur.
E. Opties – hier kunt u een werkblad in de hoek selecteren of aangeven of er een valse wand is.
F. Codes/koppelingen – hier kunt u een code aan de passtukken toewijzen of op Geen code klikken.
- Nadat u uw selecties in het venster Hoekopstelling hebt gemaakt, klikt u op OK om te bevestigen.
In de onderstaande voorbeelden ziet u het element met de passtukken eromheen en het werkblad dat erop is gemaakt.
