In Winner is het mogelijk om de kastsymbolen voor de eenheden in het wandaanzicht weer te geven. Bij sommige catalogi kunt u de kast ook openen om de inhoud te laten zien, dit wordt weergegeven in perspectief en aanzicht.
Hoe open kasten in perspectief en aanzicht tonen
Opmerking: Deze functie is catalogusafhankelijk.
- Selecteer één of meerdere kasten
- Klik met de rechtermuisknop en selecteer Open kast.
OF

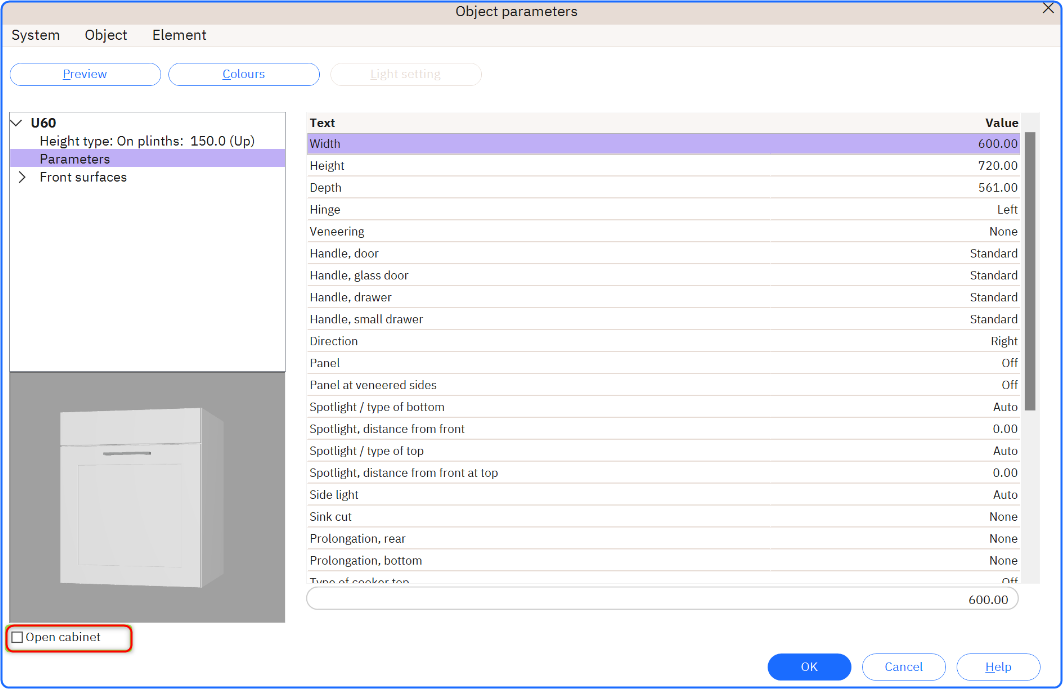

- Als u een kast wilt openen, dubbelklikt u erop en in het Objectparameters venster vink het selectievakje aan Open kast.
OF

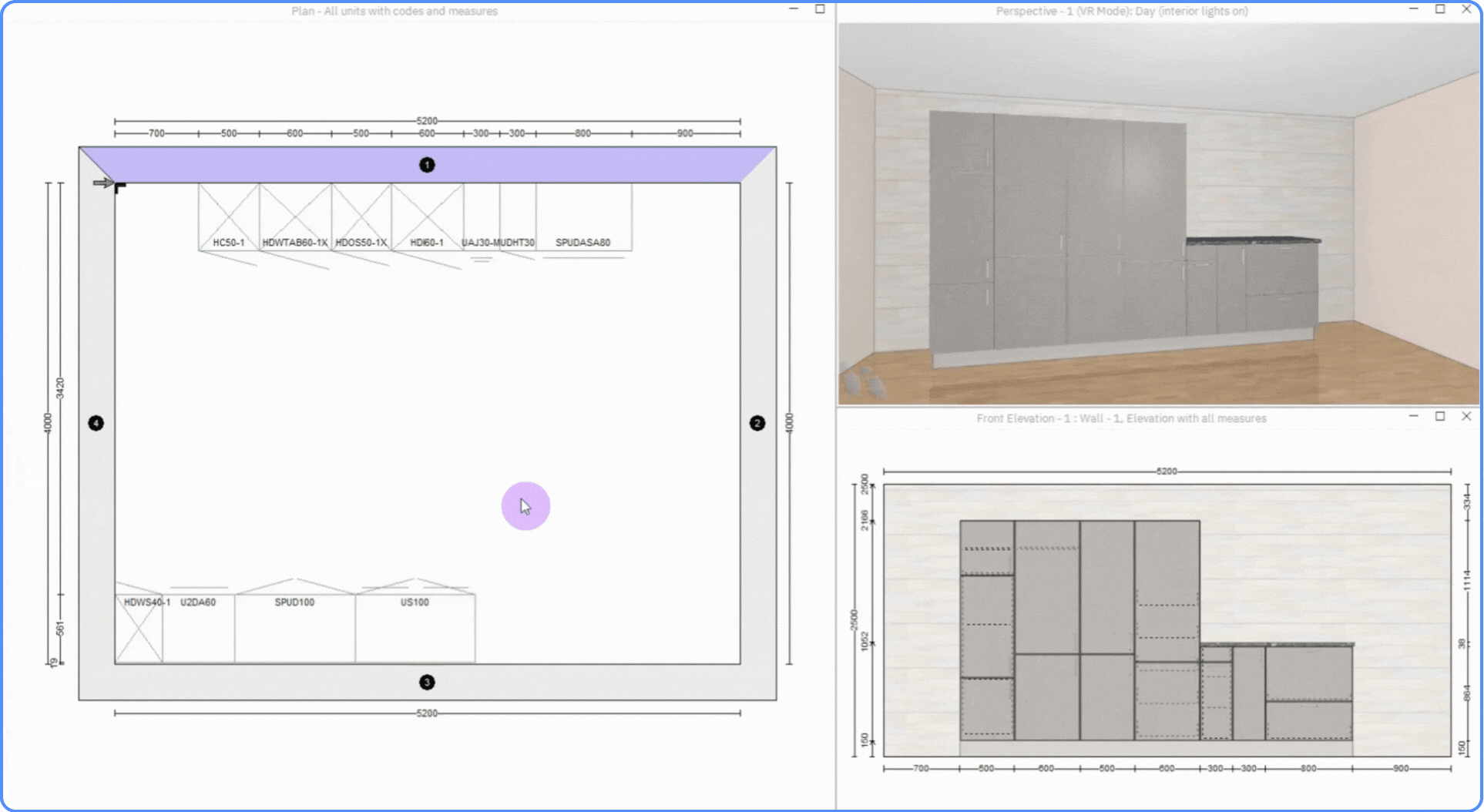

- Wilt u alle kasten in de tekening openen, klik dan in het plan en selecteer in de menubalk Alternatief Open alle kasten.
- Om ze te sluiten, selecteer ze opnieuw, klik met de rechtermuisknop en klik opnieuw op kast openen.
Hoe symbolen in het wandaanzicht worden weergegeven

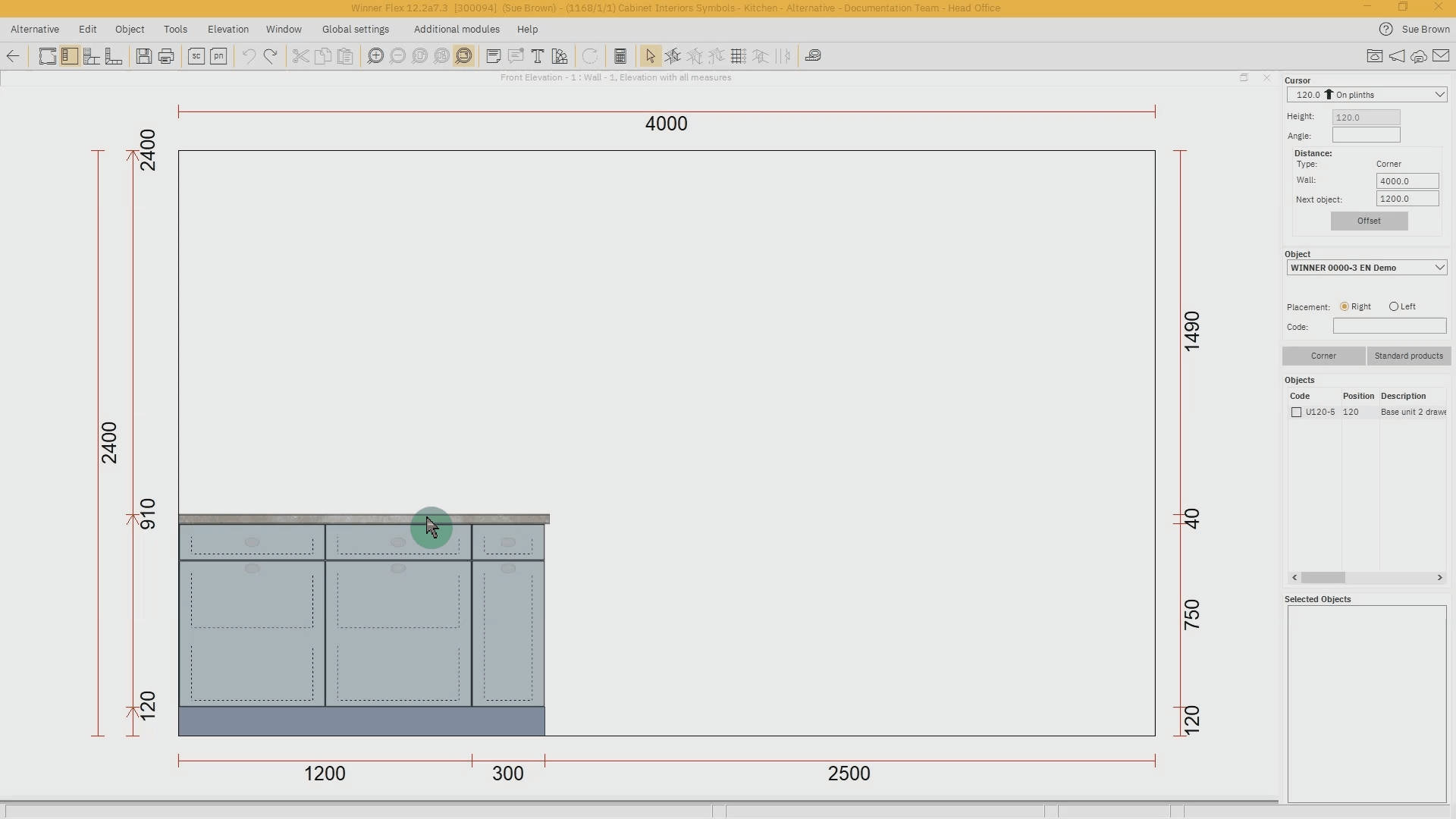

- Klik Algemene instellingen op de menubalk.
- Selecteer Systeem instellingen Tekening tabblad.
- In het wandaanzicht sectie klikt u op het selectievakje *Automatisch extra symbool.
- Klik op OK.
- De interne kastsymbolen verschijnen in het Vooraanzicht venster. Het onderstaande voorbeeld toont interne lades en een interne uittrekbare afvalbak.

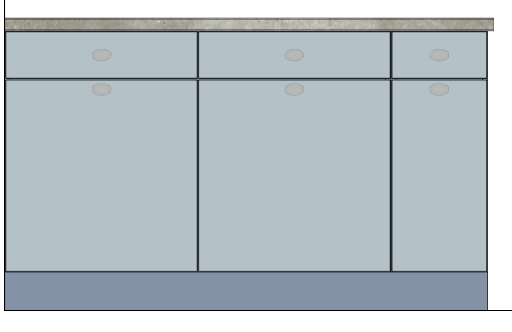

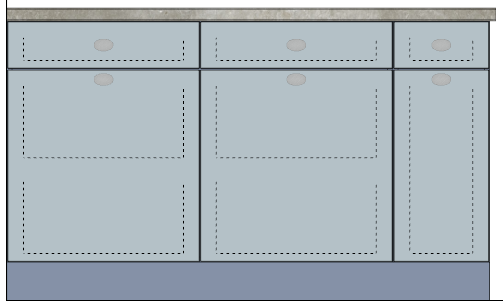

| Normaal wandaanzicht | Bekijken met Automatische extra symbolen met 2 lades en 1 uittrekbare afvalbak |
Wijzigingssymbolen weergegeven in het wandaanzicht
Als je eenmaal de symbolen hebt getoond, is het mogelijk om de Aanvullende Symbolen te wijzigen, bijvoorbeeld door 3 lades te kiezen in plaats van 2:
- Dubbelklik op de kast of klik er met de rechtermuisknop op en selecteer Eigenschappen.
- Selecteer front oppervlaktes en selecteer de Voorkant waar de wijziging moet worden aangebracht, bijvoorbeeld Deur.
- Selecteer Parameters: .
- Selecteer in de lijst met parameters aan de rechterkant Extra symbool in wandaanzicht.
- Selecteer in de vervolgkeuzelijst onderaan de lijst de gewenste combinatie. In ons voorbeeld 3 lades.
- Klik op OK.

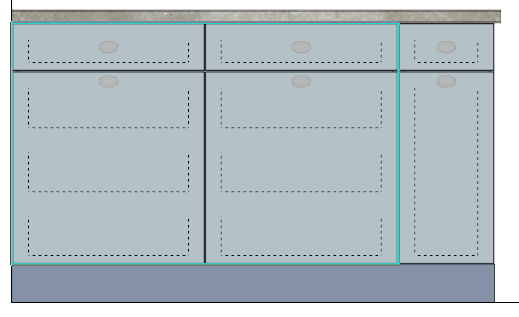

| Aanzicht met symbolen aangepast naar 3 lades |
|
|
