Questo articolo fornisce indicazioni su come posizionare un lavandino Belfast (o un lavandino Butler) nel progetto.
Le misure del lavello Belfast utilizzate dai Prodotti standard in questo esempio sono:
- Altezza: 260 mm
- Profondità: 800 mm
- Larghezza: 560 mm
Preparare l'unità base
A seconda del catalogo utilizzato, potrebbe esserci un mobile pronto per essere posizionato sotto il lavello Belfast. In questo esempio, prepareremo l'unità dal catalogo Winner Demo:
- Nella Variante, posizionare le unità e l'unità base che si intende avere per la base per il lavello Belfast. In questo esempio viene utilizzata la base UTD80-5.
- Fare doppio clic su UTD80-5 per andare alla finestra dei Proprietà dell'oggetto.
- Cliccare su Parametri.
- L'altezza deve tenere conto dell'altezza del lavandino e del spessore del piano di lavoro.
Selezionare Altezza.
Nel campo di testo in basso, ridurre l'altezza dell'unità di 300 - Questa cifra equivale all'altezza del lavello Belfast più lo spessore del piano di lavoro.
In questo caso, possiamo digitare nel campo 750-300 e Winner calcolerà in automatico che il risultato è 450. - Sempre nei parametri, selezionare la voce Piano di lavoro. Nel menu a discesa in basso, impostalo su No.
- Cliccare OK.

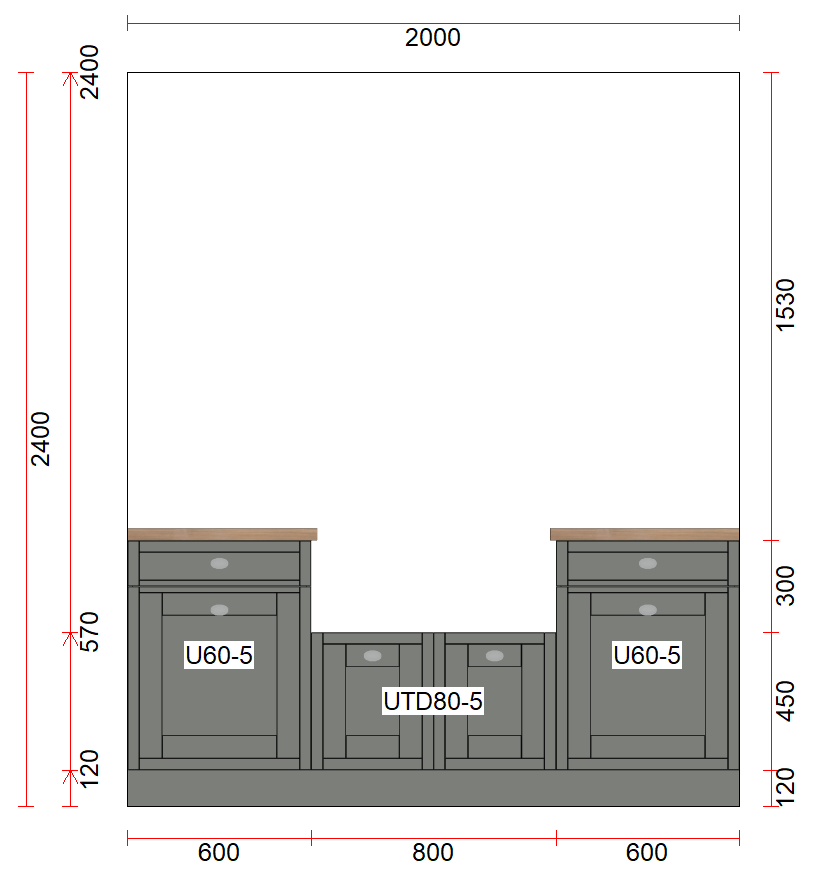

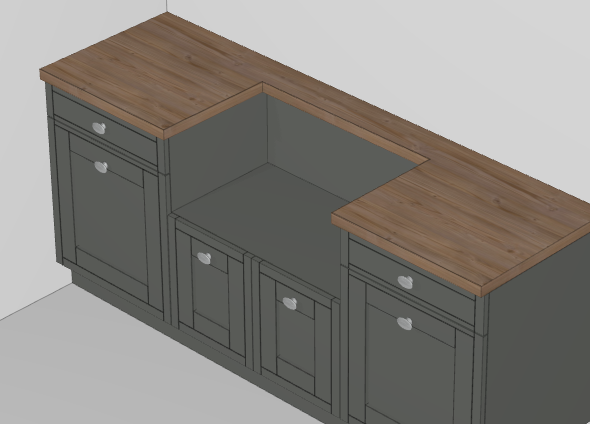

Nella finestra Vista, puoi vedere lo spazio per il lavello Belfast.
Disegnare la parte posteriore del lavandino Belfast
Il piano di lavoro dovrà essere posizionato dietro il lavello Belfast. Disegnando un riempimento sufficientemente ampio sul retro delle unità e a filo di ogni lato, il piano di lavoro sarà automaticamente posizionato sopra di esso.
- Nella finestra della Planimetria, assicurarsi che l'unità UTD80-5 sia visibile. Si consiglia di aumentare lo zoom sull'unità.
- Cliccare sull'icona Disegno libero di una forma nella barra degli strumenti.
- Selezionare l'icona per Disegnare un rettangolo nella barra degli strumenti.
- Fare clic con il pulsante sinistro del mouse nell'angolo posteriore sinistro di UTD80-5 per iniziare a disegnare il riempitivo.
- Adesso fare clic con il tasto sinistro e tenere premuto nell'angolo posteriore destro di UTD80-5.

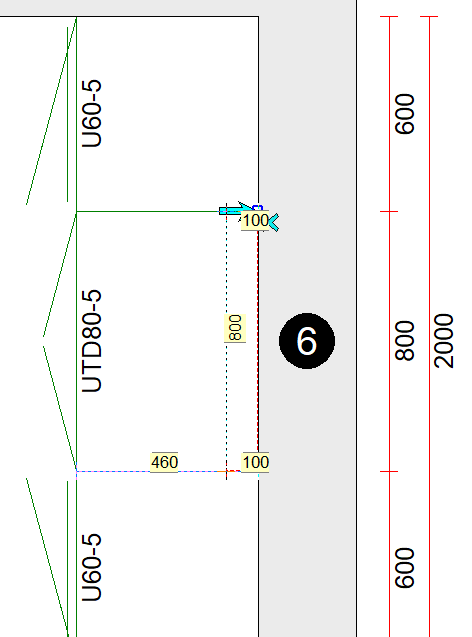

- Tenendo premuto il pulsante sinistro del mouse, trascinare lungo il lato destro dell'unità fino alla larghezza corretta richiesta. In questo caso, lo imposteremo a 100 mm.
Quando si è creata la giusta dimensione, lasciare andare il pulsante del mouse. - Nella finestra Imposta posizione altezza, selezionare Sotto il piano di lavoro dal menu a discesa.
- Se viene chiesto se si desidera togliare la parte supplementare, fare clic su No .
- Nella finestra Seleziona prodotto, scegliere un codice di riferimento e premere OK o fare clic su Tralascia.
- Nella finestra delle Proprietà dell'oggetto, immettere l'altezza del riempimento, in questo esempio 300, e fare clic su OK.
Posizionare il lavandino di Belfast
I lavandini Belfast possono essere posizionati con lo scolapiatti sul retro o lateralmente. In questo esempio il lavello sarà posizionato con lo scolapiatti sul lato destro.

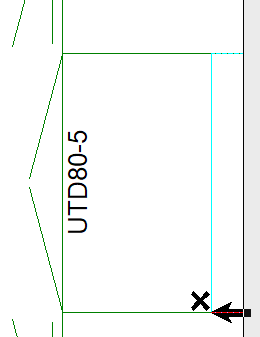

- Nella finestra Planimetria, sposta il cursore sul lato destro dell'unità accanto al riempimento e assicurati che il cursore sia rivolto lontano dal riempimento:
- Fare clic per evidenziare l'unità su cui verrà posizionato il lavabo.
- Cliccare il pulsante degli Articoli standard sul lato destro dello schermo.
- Nella finestra Seleziona oggetto, fare clic sulla freccetta a sinistra della voce Lavelli, scorrere l'elenco che si apre e selezionare Con una vasca.
In questo esempio il prodotto standard in stile Belfast usato è l'articolo W320 215. - Selezionare il lavandino e fare clic su OK.
- Ti verrà chiesto di selezionare un codice per il lavandino. In questo esempio, fare clic su Tralascia.
- Nella finestra Imposta posizione in altezza, selezionare Altro e selezionare Sopra l'oggetto selezionato nell'elenco a discesa Tipi altezza. Cliccare OK.
- Nella finestra Imposta parametri, inserisci le misure del lavello Belfast:
Larghezza: 560
Altezza: 260
Profondità: 800
Cliccare OK. - Nella finestra Seleziona un oggetto per 'Miscelatore', viene chiesto di selezionare un miscelatore. Poiché questo verrà poi posizionato sul riempimento, fare clic su Tralascia.

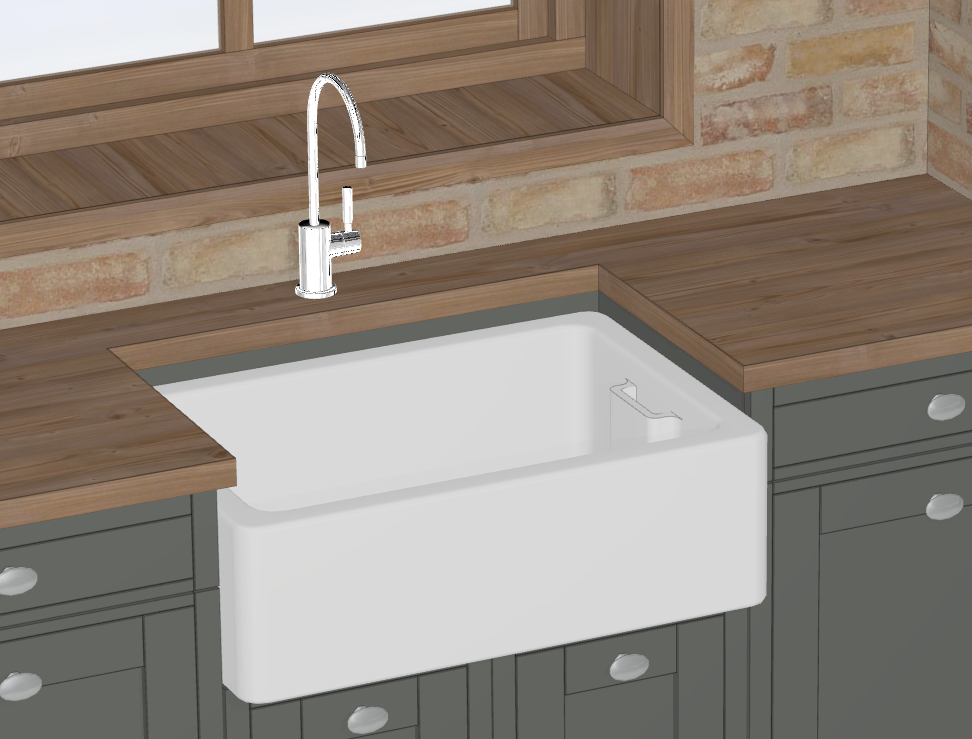

Il lavandino sarà ora posizionato sopra l'unità.
Posizionare il rubinetto
- Fare clic per evidenziare il riempimento dietro il lavandino.
- Premere Articoli standard.
- Cliccare sulla freccia a sinistra della voce Lavelli e selezionare Miscelatori.
- Seleziona il miscelatore e fare clic sul pulsante Centra sull'oggetto.
- Nella schermata di selezione del codice, scegliere un codice o fare clic su Tralascia.
- Nella finestra Imposta posizione in altezza, selezionare Sul piano di lavoro (in alto).
- Regolare i parametri come richiesto e premere OK.
- Fare clic con il pulsante sinistro del mouse e tenere premuto sul miscelatore, trascinarlo nella posizione necessaria. Tenere premuto il pulsante Ctrl durante il trascinamento per avere dei piccoli incrementi. Rilasciare il pulsante del mouse una volta posizionato il miscelatore.
