Nonostante Winner generi automaticamente piani di lavoro sui mobili della cucina, questo potrebbe non essere adatto al design progettato. Le istruzioni seguenti ti mostreranno come dividere o tagliare, collegare due piani di lavoro, O regolare la grandezza (utilizzando lo spostamento a mano libera o parallelo). È anche possibile Disegnare manualmente un piano di lavoro tondo/ovale o Come arrotondare o curvare l'angolo di un piano di lavoro.
Fare un taglio in un piano di lavoro
-
Cliccare sull'icona Modalità schema piano di lavoro nella barra degli strumenti.
-
Clicca sull'icona Disegna/modifica forma nella barra degli strumenti.
-
Delle icone appariranno a destra dell'icona Disegna/modifica forma nella barra degli strumenti. Cliccare sul'icona Inserisci giunto.
-
Nella finestra della Planimetria con il piano di lavoro, il cursore verrà visualizzato come una piccola sega. Fare clic sul bordo del piano di lavoro in cui si desidera iniziare il taglio, rilasciare, quindi fare nuovamente clic e trascinare il mouse sul bordo opposto del piano di lavoro in cui si desidera che il taglio termini. Rilasciare il pulsante del mouse per completare il taglio.
Il taglio può essere a qualsiasi angolazione, ma deve essere una linea retta da un bordo all'altro. -
Se necessario, nella finestra Tipo di giunto, selezionare il tipo di giunto e fare clic su OK.
Regolazione di un piano di lavoro a mano libera
-
In modalità Schema piano di lavoro, fai clic sul bordo da regolare nella finestra Planimetria piano di lavoro, in modo che venga evidenziato.
-
Al centro della linea evidenziata c'è un punto quadrato, passaci sopra finché non vedi una freccia a due punte. Fai clic e tieni premuto il tasto del mouse sulla doppia freccia e trascina per aumentare o diminuire le dimensioni del piano di lavoro.
Nota: Tenendo premuto il tasto CTRL sulla tastiera, durante il trascinamento, la linea si sposta di quantità minori. -
Rilascia il pulsante del mouse quando si è raggiunta la dimensione desiderata.
Regola il piano di lavoro utilizzando la funzione di Spostamento parallelo
-
In Modalità schema piano di lavoro:
-
Clicca sull'icona Disegna/modifica forma nella barra degli strumenti.
-
-
Fai clic sul bordo che si desidera regolare nella pianta del piano di lavoro.
-
Clicca sull'icona dello Spostamento parallelo nella barra degli strumenti oppure fai clic con il pulsante destro del mouse e seleziona Spostamento parallelo.
-
Nella finestra Spostamento parallelo, immettere un valore per lo spostamento del bordo.
Un valore positivo aumenterà le dimensioni (lo spostamento è verso l'esterno per avere un piano di lavoro più grande) mentre un valore negativo diminuirà le dimensioni (lo spostamento è verso l'interno per avere un piano di lavoro più piccolo). -
Cliccare su OK per confermare.
Collegare due piani di lavoro
-

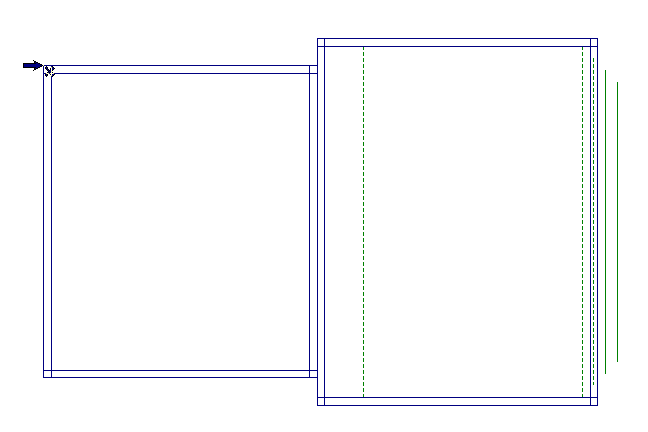

Regolare il bordo di un piano di lavoro in modo che si congiunga al bordo del secondo piano di lavoro.

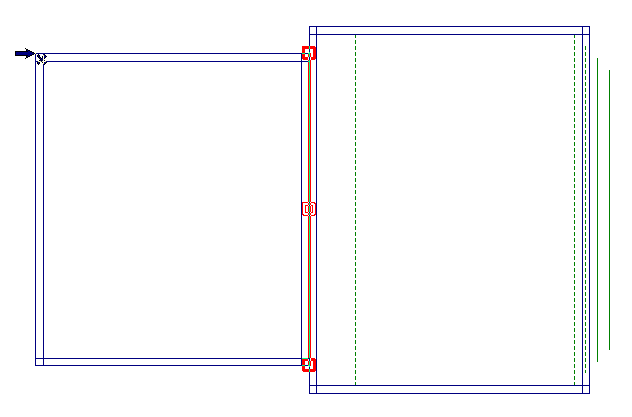

- Fare clic sulla linea di collegamento (ora evidenziata in rosso) e premere il pulsante Canc dalla tastiera.
La linea evidenziata scomparirà e i due piani di lavoro verranno collegati come un unico pezzo.
