Disegnare un piano di lavoro rotondo/circolare
- In Modalità arredamento, fare clic nella finestra Planimetria, selezionare l'icona Disegna/modifica piano di lavoro.
- Disegnare una linea della stessa lunghezza del diametro del cerchio.
- Mentre la linea è evidenziata, premere A dalla tastiera o fare clic con il pulsante destro del mouse e selezionare Inverti linea/arco.
- Disegnare la seconda linea per chiudere la forma iniziale della prima linea e impostare la posizione dell'altezza verticale e le proprietà dell'oggetto.
Nota: Non codificare un piano di lavoro in modalità Arredamento, piuttosto selezionare Tralascia quando viene chiesto di selezionare il codice.

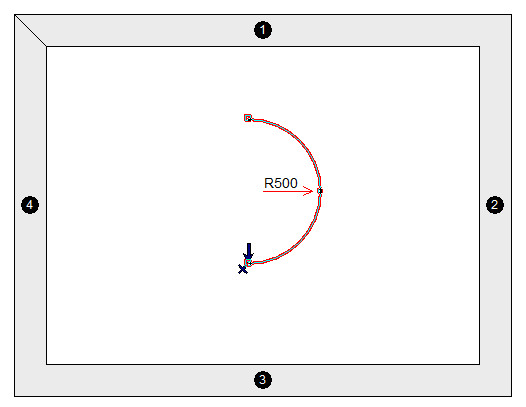

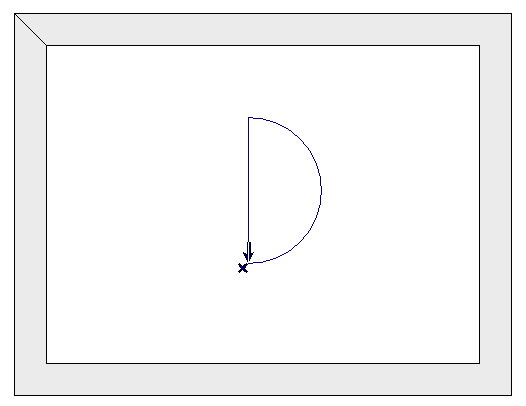

Ora si avrà una forma del piano di lavoro a semicerchio. - Selezionare ancora l'icona Disegna/modifica piano di lavoro.
- Selezionare il cursore del mouse nero (strumento Seleziona).
- Fare clic sulla linea retta/bordo del piano di lavoro per evidenziare la linea.

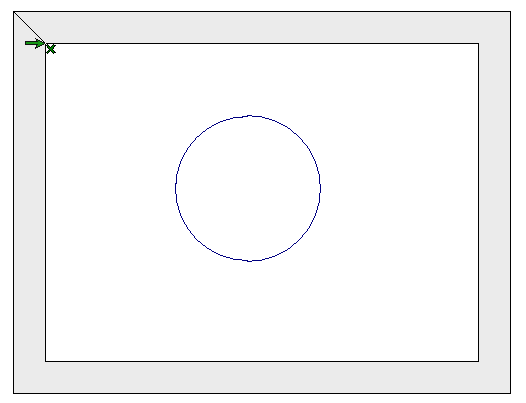

- Premere A dalla tastiera o fare clic con il pulsante destro del mouse e selezionare Inverti linea/arco. Questo arcuerà la linea per creare una forma circolare completa.
- Selezionare l'icona del cursore bianca per uscire dalla modalità disegno libero.

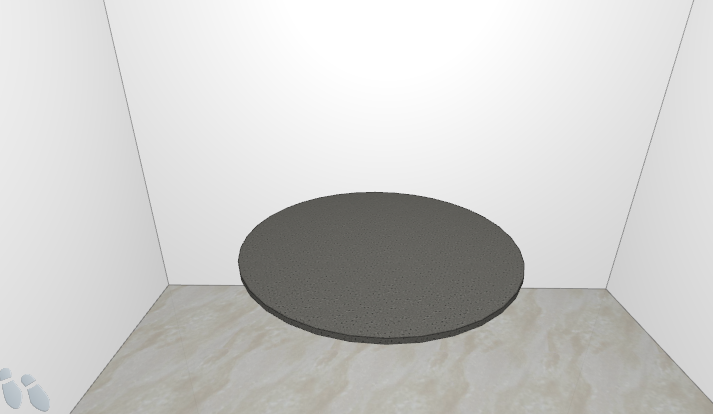

Il piano di lavoro di forma rotonda/circolare è completo.
Disegnare un piano di lavoro ovale
- In Modalità arredamento, dalla finestra Planimetria, selezionare l'icona Disegna/modifica piano di lavoro.
- Selezionare la matita con un rettangolo a destra di questa icona.
- Disegnare un quadrato con una linea lunga quanto il diametro dell'ovale. Questa può anche essere una forma rettangolare. Per disegnare il rettangolo, fare clic con il pulsante sinistro del mouse e rilasciare il pulsante del mouse per impostare il punto iniziale della forma, quindi fare nuovamente clic con il pulsante sinistro e trascinare la forma fino a raggiungere la dimensione richiesta.
Nota: per aumentare/diminuire la dimensione della forma con incrementi più piccoli, tenere premuto il tasto CTRL dalla tastiera mentre si trascina la forma. - Impostare la posizione dell'altezza e i parametri dell'oggetto.
Nota: Non codificare un piano di lavoro in modalità Arredamento, piuttosto selezionare Tralascia quando viene chiesto di selezionare il codice.

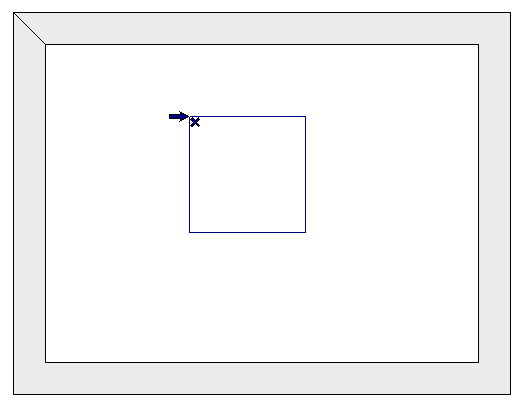

Ora si avrà una forma quadratica del piano di lavoro. - Selezionare nuovamente l'icona Disegna/modifica piano di lavoro.
- Selezionare il cursore nero del mouse (strumento Seleziona).
- Selezionare la linea/bordo di un lato del quadrato per evidenziarlo.
- Premere A dalla tastiera o fare clic con il pulsante destro del mouse e selezionare Inverti linea/arco.
- Selezionare la linea/bordo sull'altro lato del quadrato per evidenziarlo.
- Premi A dalla tastiera o fare clic con il pulsante destro del mouse e selezionare Inverti linea/arco.
- Selezionare l'icona del cursore bianca per uscire dalla modalità disegno libero.

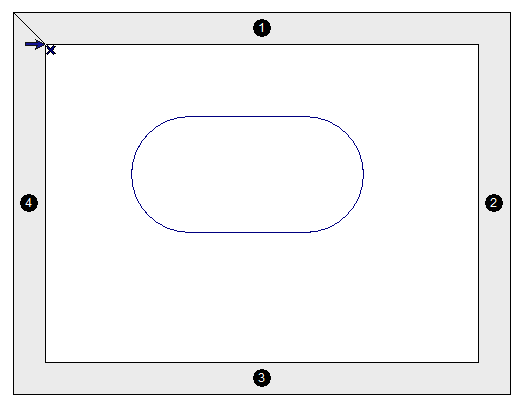

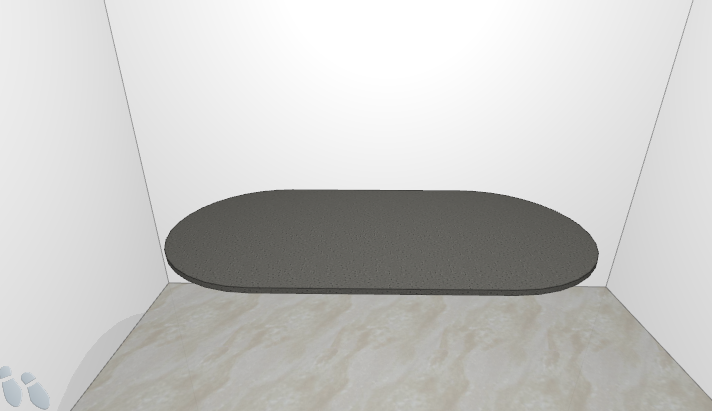

La forma ovale del piano di lavoro è ora completa
Nota: Gli stessi passaggi possono essere seguiti per disegnare riempitivi o pannelli di copertura, selezionando le icone Disegno libero di una forma o Disegna/modifica pannelli di copertura:
oppure
