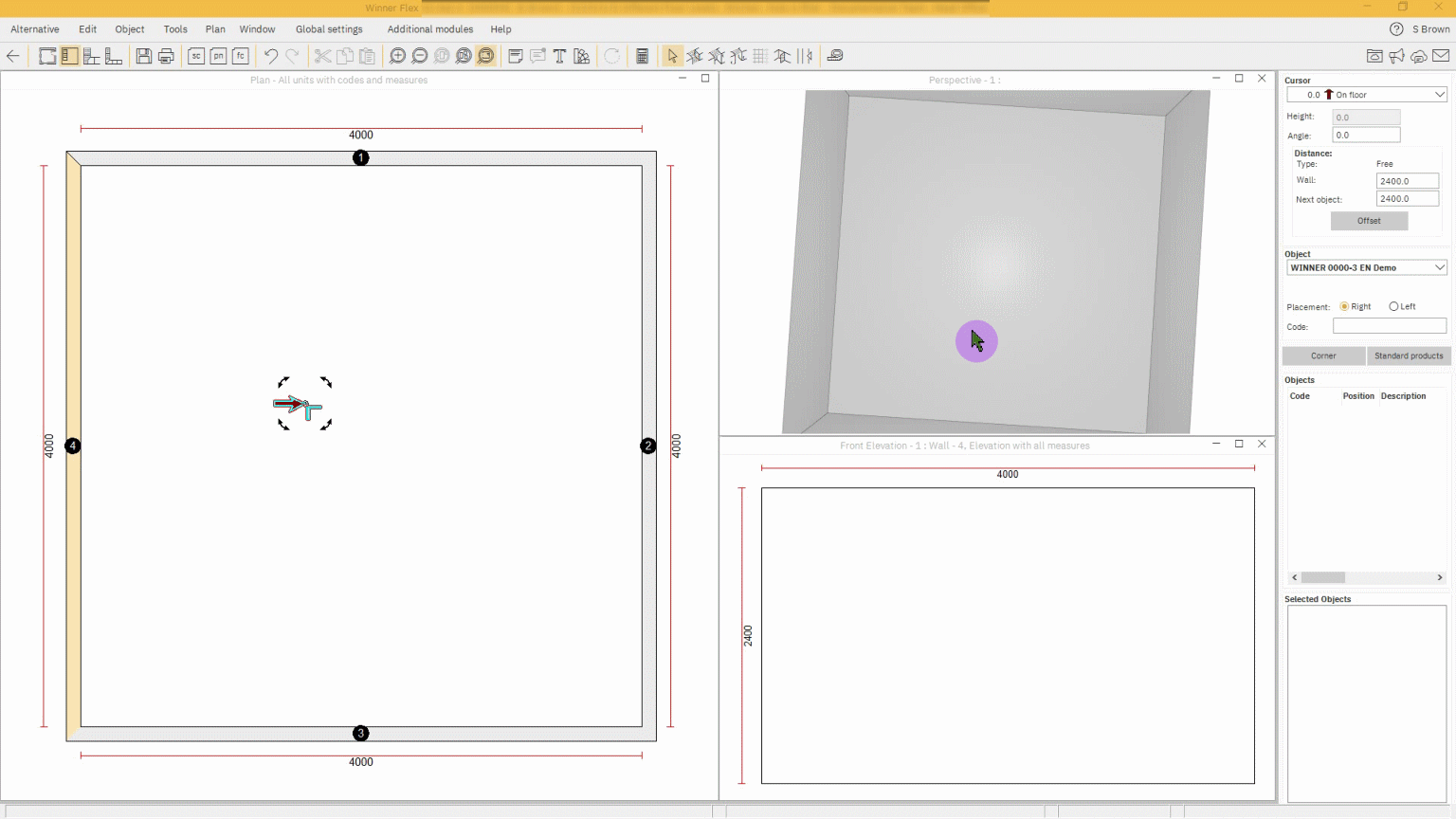

È possibile creare un ritaglio in un riempimento quando si disegna un riempitivo che si interseca con un oggetto esistente, ad esempio un blocco di costruzione in Prodotti standard.
- Innanzitutto posiziona o crea un oggetto che fungerà da forma di taglio per il tuo riempitivo.
Assicurati che questo oggetto sia posizionato nella stessa posizione in cui intendi disegnare il riempimento.

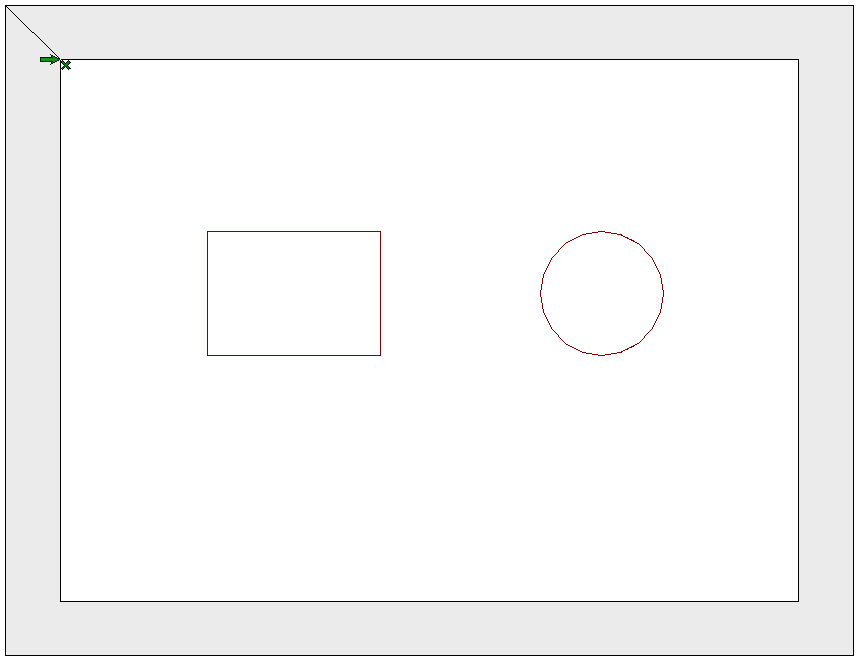

In questo esempio, useremo un rettangolo e un cilindro come forme di taglio: - Seleziona Disegno libero dall'icona di riempimento e disegna la forma di riempimento attorno all'oggetto utilizzato per il ritaglio. Il riempitivo dovrebbe essere posizionato e sovrapposto alla forma di taglio dove vuoi che sia il tuo ritaglio. In questo esempio, stiamo creando un foro rettangolare nel riempimento sinistro e un foro circolare nel riempimento destro.
Quando finisci di disegnare il riempitivo, riceverai un messaggio che Il nuovo oggetto si interseca con altri oggetti. Clicca sì per continuare.
Nota: assicurati che l'oggetto sia più alto dell'altezza del riempitivo o non taglierà la forma.

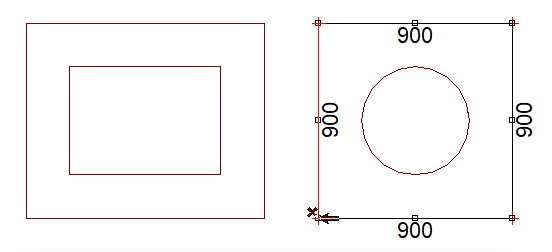

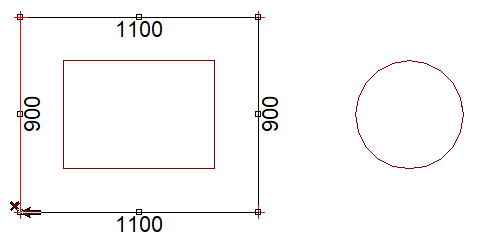

Vedi sotto per esempi di riempitivi disegnati attorno agli oggetti ritagliati:

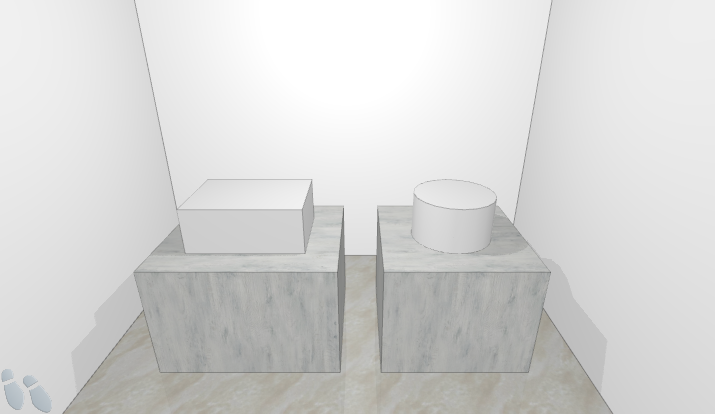

Esempio dei riempitivi che circondano gli oggetti: -
Seleziona ed Elimina gli oggetti intersecanti che hai usato per tagliare il riempitivo.

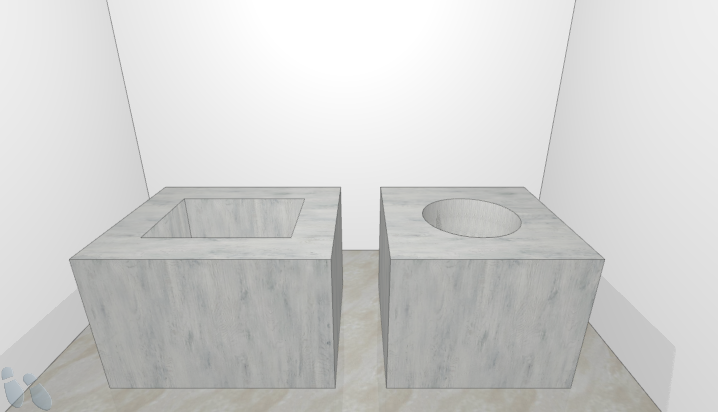

I ritagli nei riempitivi saranno ora visibili:

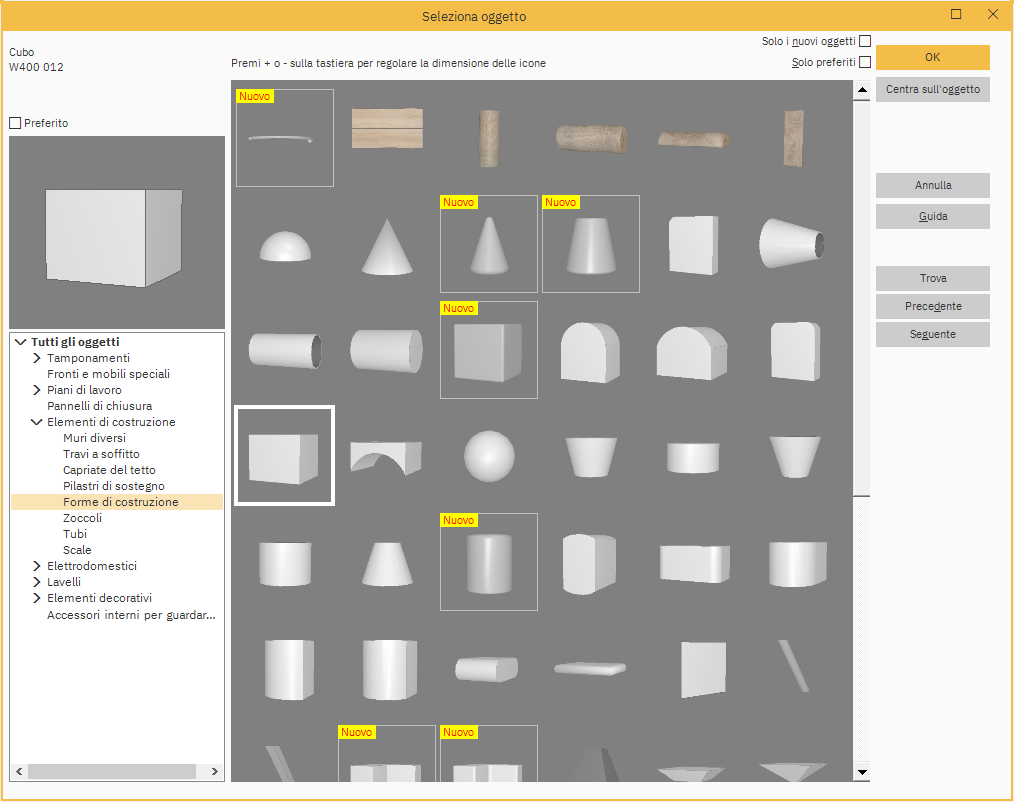

Suggerimento: Ci sono molti oggetti con forme diverse all'interno di Prodotti standard – Interni, Sezione blocchi. Ognuno di questi può essere utilizzato come modello di taglio.
