Puoi creare una curva sul piano di lavoro disegnato sia in Modalità arredamento che in Modalità schema piano di lavoro. Quando si disegna o si modifica il piano di lavoro, è possibile fare clic sull'angolo e quindi utilizzare la funzione Arrotonda/Taglia angolo. Si proceda come segue:
In modalità Arredamento
- Nella Variante, fare clic sull'icona Modalità arredamento nella barra degli strumenti.
- Cliccare sull'icona Disegna/modifica piano di lavoro nella barra degli strumenti.
- Cliccare sull'icona Seleziona strumento che apparirà a destra nella barra degli strumenti.

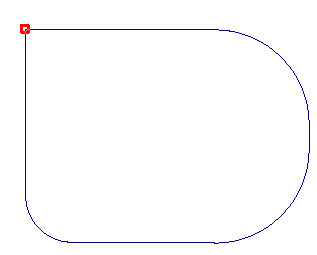

- Nella planimetria, selezionare l'angolo o il piano di lavoro che si desidera arrotondare. Se non hai ingrandito il piano di lavoro con lo zoom, potrebbero essere necessari diversi tentativi per fare clic sull'angolo esatto. Si sarà certi di aver selezionato il punto corretto se il punto evidenziato è simile a questo:
- Cliccare sull'icona Arrotonda o toglie l'angolo tra le linee selezionate nella barra degli strumenti.
- Nella finestra Arrotonda/Taglia angolo, selezionare Arco. Inserire il Raggio e fare clic su OK.
Nota: La curva può essere modificata in seguito, se necessario, selezionando la curva con la freccia nera (Seleziona strumento), facendo clic con il pulsante destro del mouse e selezionando Proprietà.
- Una volta concluso l'arrotondamento degli angoli, fare clic sulla freccia bianca per chiudere la funzione.
In modalità Schema piano di lavoro
- Nella variante, fare clic sull'icona Modalità schema piano di lavoro nella barra degli strumenti.
- Nella finestra della piantina del piano di lavoro, fare clic sull'angolo che si desidera arrotondare.
- Cliccare sull'icona Arrotonda o toglie l'angolo tra le linee selezionate nella barra degli strumenti.
- Nella finestra Arrotonda/Taglia angolo, selezionare Arco. Inserire il Raggio e fare clic su OK.
- Una volta concluso l'arrotondamento degli angoli, fare clic sulla freccia bianca per chiudere la funzione.
Se l'angolo è piccolo o è difficile fare clic per evidenziarlo, fare clic e trascinare il cursore sull'angolo per evidenziare l'angolo:
