È possibile utilizzare il disegno libero del riempitivo nella vista in pianta per creare un pannello posteriore o disegnare un riempitivo per uno spazio tra una serie di mobili. l'esempio seguente mostra l'aggiunta di un pannello posteriore a un disegno.
- In modalità Arredamento, su vista Planimetria, selezionare l' icona Disegno libero del riempitivo

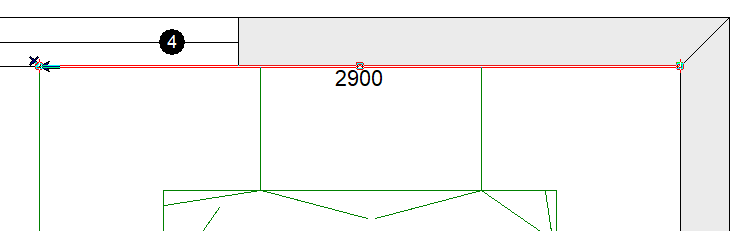

- Disegna una linea sul bordo posteriore dove vuoi aggiungere il pannello posteriore
- Completa il riempimento selezionando l'iconaChiudere la figura con lo spessore indicato
- Nella finestra Completa: indicare lo spessore, entrare nella Profondità dello riempitivo, lo spessore del pannello posteriore, seleziona la direzione (dipendente dalla direzione in cui hai disegnato la prima riga e relativa al cursore) clicca OK.
- Selezionare la posizione dell'altezza e, se necessario, scegliere un codice per il pannello posteriore.
- Impostare l'altezza appropriata del pannello posteriore nei parametri dell'oggetto e fare clic su OK.
- Aggiorna leinformazioni sul modello/prezzo se necessario e fare clic su OK.
- Il pannello posteriore è ora creato e può essere spostato nella vista in pianta come desiderato.
