Nella modalità Arredamento, in basso a destra dello schermo, sotto il Browser, è presente un pulsante denominato Angolo. Questa opzione consente di creare automaticamente un raccordo d'angolo per il mobile selezionato aggiungendo riempitivi ed elementi di costruzione.
- Nel progetto, fai clic sull'icona della modalità Arredamento nella barra degli strumenti.
- Puoi inserire un codice nella casella del codice e fare clic sul pulsante Angolo oppure fare clic soltanto sul pulsante Angolo e, nella finestra Seleziona prodotto, selezionare un elemento da integrare.
- Verrà visualizzata la finestra Disposizione angolo.

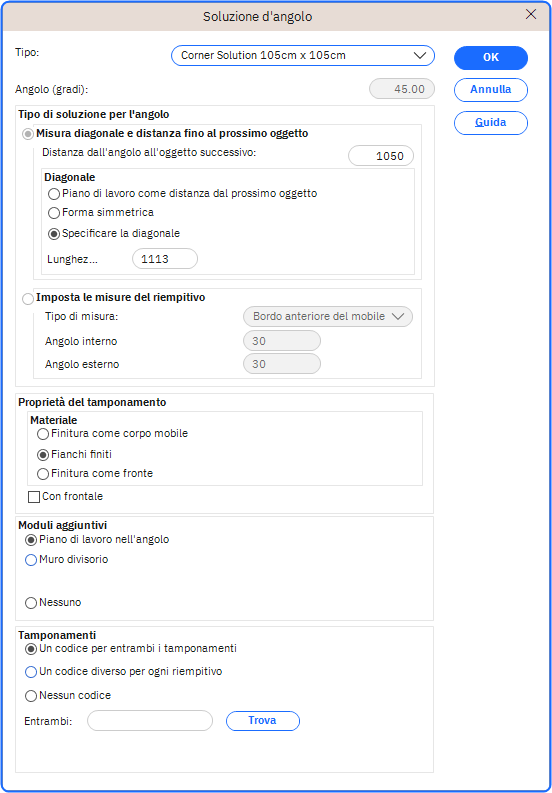

Finestra Disposizione angolo
A. Tipo – il menu a discesa del tipo mostrerà se sono disponibili soluzioni d'angolo per l'unità scelta. Se non ce ne sono, verrà mostrato solo Standard. Effettua la selezione.
B. Angolo di interruzione – se necessario, puoi specificare l'angolo di interruzione inserendo il valore nella casella.
C. Tipo di soluzione d'angolo – in questa sezione puoi apportare modifiche a Misura diagonale e distanza dall'oggetto successivo, alla lunghezza della Diagonale e a Imposta misure riempitivo.
D. Proprietà riempitivo – modifica qui il tipo di materiale in modo che corrisponda ai lati, al telaio o all'anta.
E. Opzioni – qui puoi selezionare il piano di lavoro nell'angolo o indicare se è presente una parete falsa.
F. Codici/Collegamenti – qui puoi assegnare un codice ai riempitivi oppure fare clic su Nessun codice.
- Dopo aver effettuato le selezioni nella finestra Disposizione angolo, fai clic su OK per confermare.
Negli esempi riportati di seguito puoi vedere l'unità con i riempitivi intorno e il piano di lavoro creato sopra di essa.
