Un piano di lavoro si taglierà automaticamente attorno ad un oggetto posizionato ad un'altezza che si interseca con il posizionamento del piano di lavoro. Ad esempio, il taglio avviene automaticamente attorno a un lavandino.
Sapendo questo, puoi fare tagli posizionare un oggetto da utilizzare come dima per il ritaglio e poi rimuovere l'oggetto dopo il piano di lavoro viene disegnato/generato .
Posizionamento dell'oggetto
- Selezionare Modalità arredo nella barra degli strumenti
- Clicca su pulsante Prodotti standard sul lato destro.
- Nella finestra Seleziona oggetto, fare clic su Interni, blocchi di costruzione cadere in picchiata.
- Selezionare Costruzioni .
- Scegli un building block e fai clic su OK.
-
Nella finestra Impostare la posizione dell'altezza, seleziona Altro e nella sezione Tipi di altezza a discesa Piano di lavoro .
Questo posizionerà l'oggetto pronto per l'intersezione con il piano di lavoro. Ripetere i passaggi precedenti se sono necessari più ritagli.
È possibile regolare i parametri dei blocchi predefiniti selezionando e facendo doppio clic sull'oggetto.
Generazione o disegno del piano di lavoro
- Selezionare Modalità schema piano di lavoro nella barra degli strumenti.
- Disegna il tuo piano di lavoro attorno agli elementi costitutivi facendo clic su Disegna/modifica forma nella barra degli strumenti.
- Clicca la matita Disegna rettangolo nella barra degli strumenti a destra di Disegna/ modifica sezione.

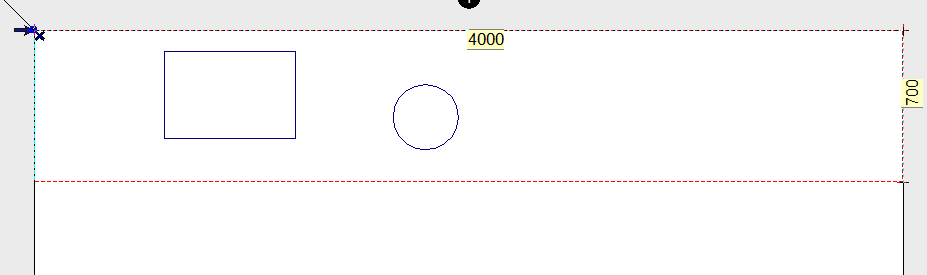

- Fare clic una volta nella pianta in cui si troverà l'angolo iniziale del piano di lavoro, quindi fare clic e trascinare per disegnare il rettangolo sull'angolo diagonalmente opposto della dimensione del piano di lavoro prevista.
Nota : per spostare la matita con incrementi più piccoli mentre la trascini, tieni premuto il tasto Ctrl tasto sulla tastiera.
- Clicca OK nella finestra Impostare la posizione dell'altezza.
- Clicca OK nella finestra Proprietà dell'oggetto.
- Clicca Tralascia nella finestra Seleziona il prodotto.
- Ti verrà chiesto di confermare che gli oggetti intersecanti vengono tagliati. Clicca sì .

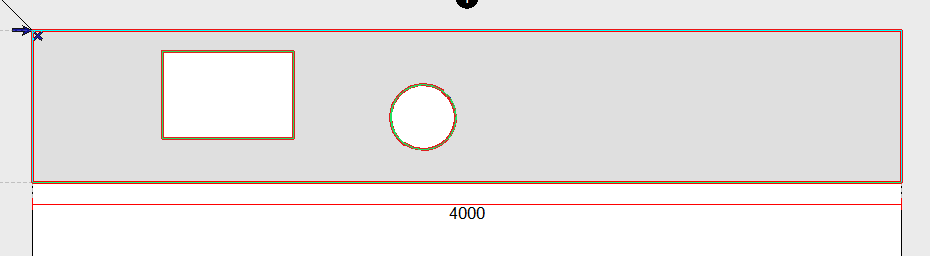

- Il piano di lavoro avrà tagliato attorno agli oggetti. Ritornare alla modalità Arredamento ed eliminare gli oggetti come richiesto.
