Come posso mostrare il contenuto interno dei mobili nella vista frontale?

Nota: Questa funzionalità dipende dal catalogo.

1. Seleziona una o più unità


2. Clicca con il tasto destro e selezionare Apri il mobile.

   Oppure

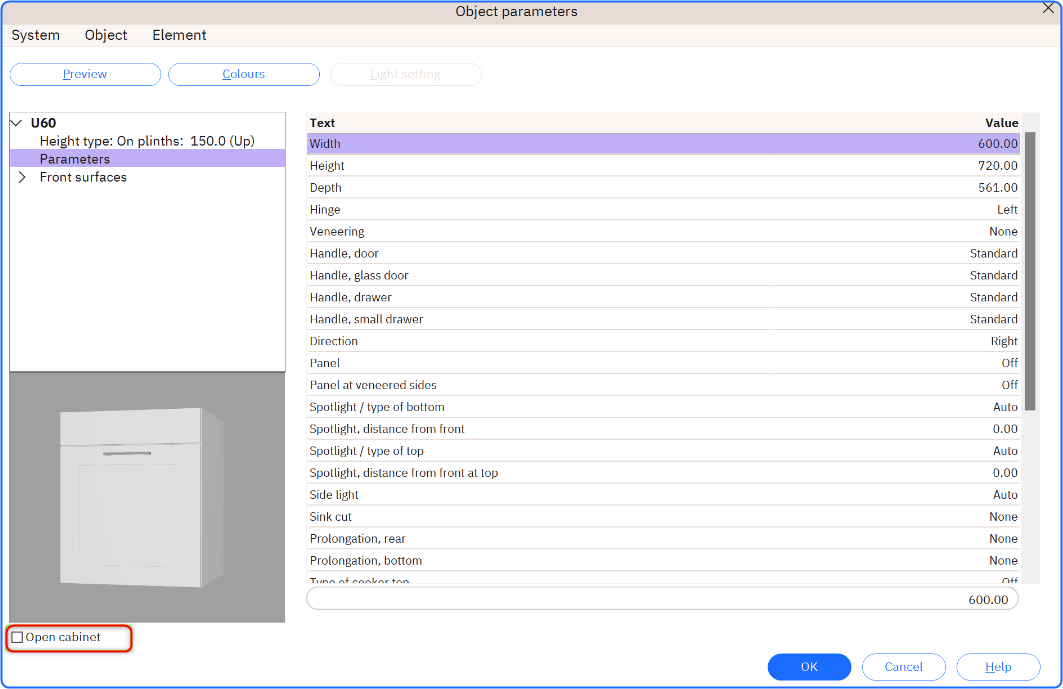

3. Se desideri aprire un mobile fai doppio clic su di esso e nella finestra Parametri dell'oggetto selezionare la casella di controllo Apri il mobile.



   Oppure

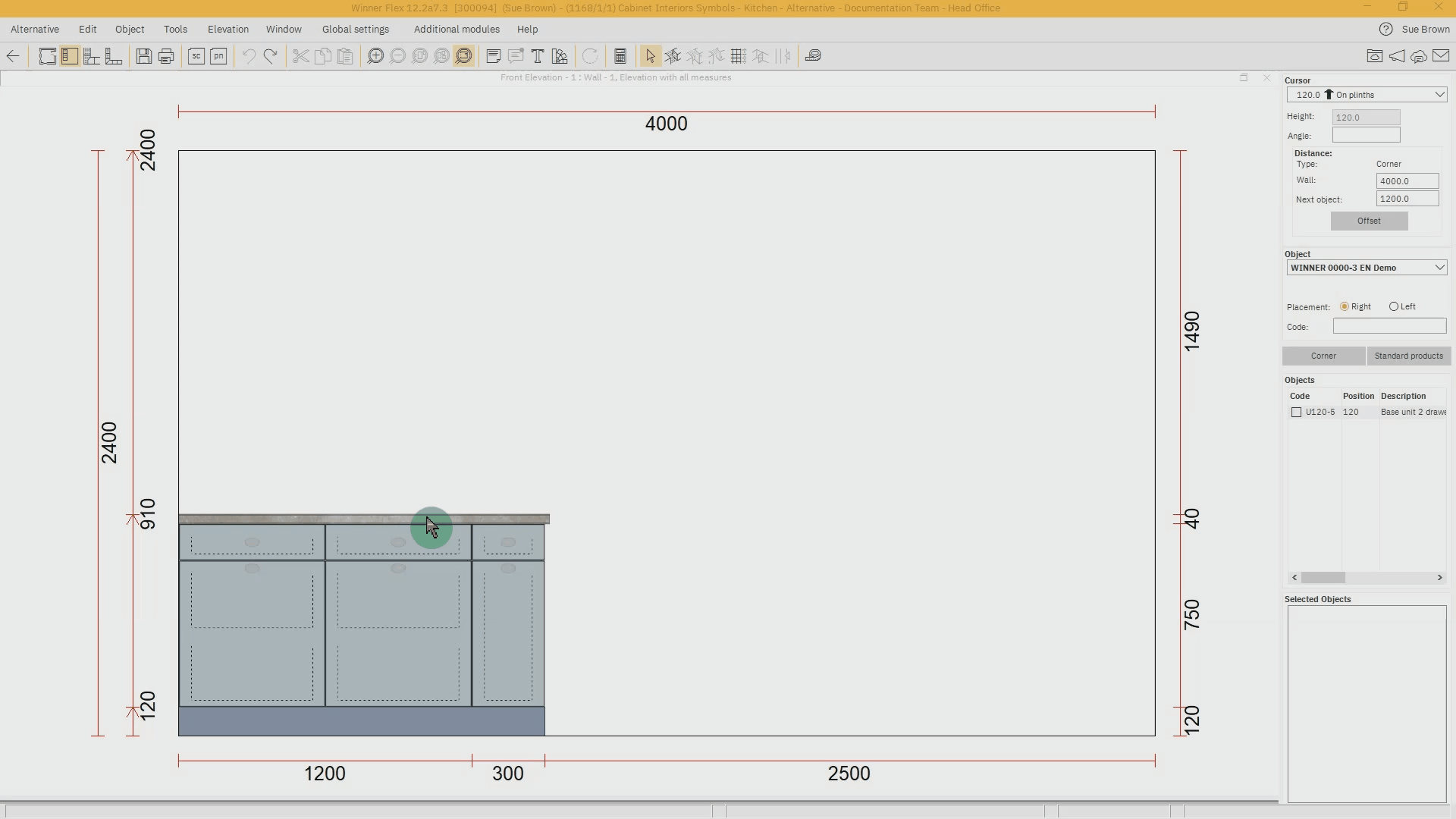

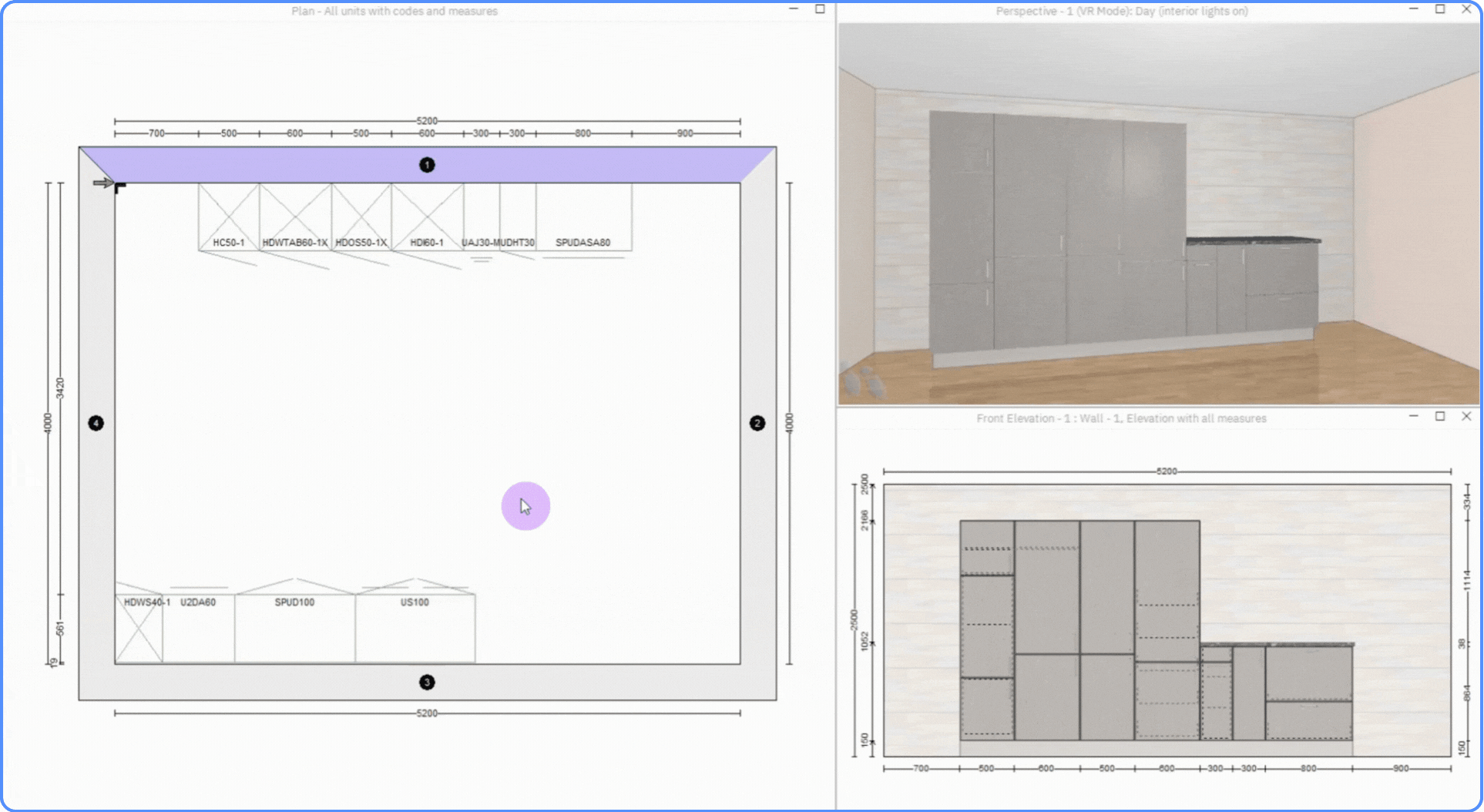

4. Se desideri aprire tutte le unità presenti nel progetto clicca nel piano e, nella barra dei menù, seleziona Alternativa Apri tutti i mobili.


5. Per chiuderli, selezionali di nuovo, fai clic con il pulsante destro del mouse, poi clicca di nuovo su Apri il mobile.






1. Clicca su Impostazioni dalla barra dei menu.


2. Selezionare Impostazioni di sistema scheda Disegno.


3. Nella sezione Vista fare clic sulla casella *Simbolo aggiuntivo automatico.


4. Clicca OK.


5. I simboli dell'attrezzatura interna appariranno nella finestra Vista frontale. L'esempio seguente mostra i cassetti interni e un cestino interno estraibile.

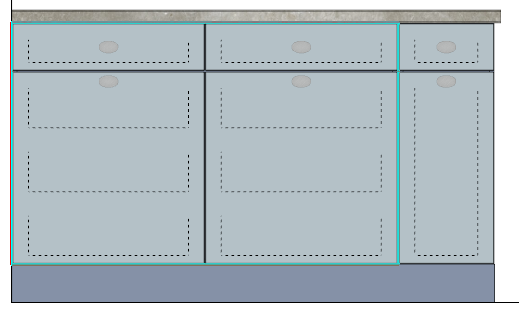

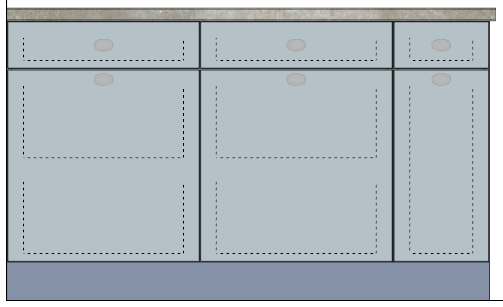

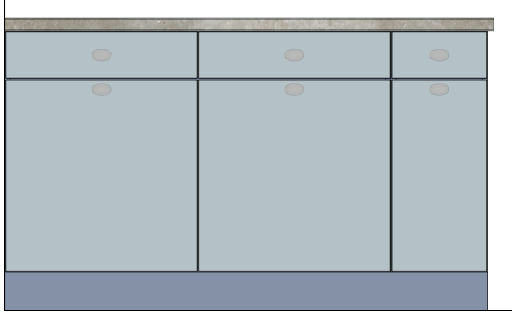

Normale vista nella finestra Vista	La visualizzazione con Simboli aggiuntivi automatici mostra 2 cassetti e 1 pattumiera estraibile

Una volta visualizzati i simboli, è possibile modificare i Simboli Aggiuntivi, ad esempio scegliendo 3 cassetti invece di 2:

1. Fare doppio clic sull'unità o fare clic con il pulsante destro del mouse e selezionare Proprietà.


2. Selezionare Fronte e selezionare il fronte dove deve essere effettuata la modifica, ad esempio Anta.


3. Selezionare Parametri.


4. Nell'elenco dei parametri, sul lato destro, selezionare Simbolo aggiuntivo in vista.


5. Dall'elenco a discesa in fondo all'elenco selezionare la combinazione desiderata. Nel nostro esempio 3 cassetti.


6. Clicca OK.
