Cet article fournit des conseils sur le placement d'un évier Belfast (ou évier de Butler) dans votre plan.
Les mesures de l'évier Belfast utilisées à partir des Articles Standard dans cet exemple sont:
- Hauteur: 260 mm
- Profondeur: 800 mm
- Largeur: 560 mm
Préparez l'unité de base
Selon le catalogue utilisé, il peut y avoir un meuble prêt à être placé sous votre évier Belfast. Dans notre exemple, nous allons préparer le nôtre à partir du catalogue Winner Demo:
- Dans votre option, placez vos unités et l'unité de base que vous souhaitez avoir pour votre base d'évier Belfast. Dans cet exemple, le UTD80-5 est utilisé.
- Double-cliquez sur UTD80-5 pour accéder aux Propriétés de l'objet.
- Cliquez sur Propriétés.
- La hauteur doit tenir compte de la hauteur du lavabo et de l'épaisseur du plan de travail.
Sélectionnez la Hauteur.
Dans le champ de texte en bas, réduisez la hauteur du meuble de 300 - Ce chiffre correspond à la hauteur de l'évier Belfast plus l'épaisseur du plan de travail.
Dans ce cas, nous pouvons entrer 750-300, et Winner calculera cela à 450. - Toujours dans les paramètres, sélectionnez Plan de travail. Dans le menu déroulant en bas, réglez-le sur Désactivé.
- Cliquez sur OK.

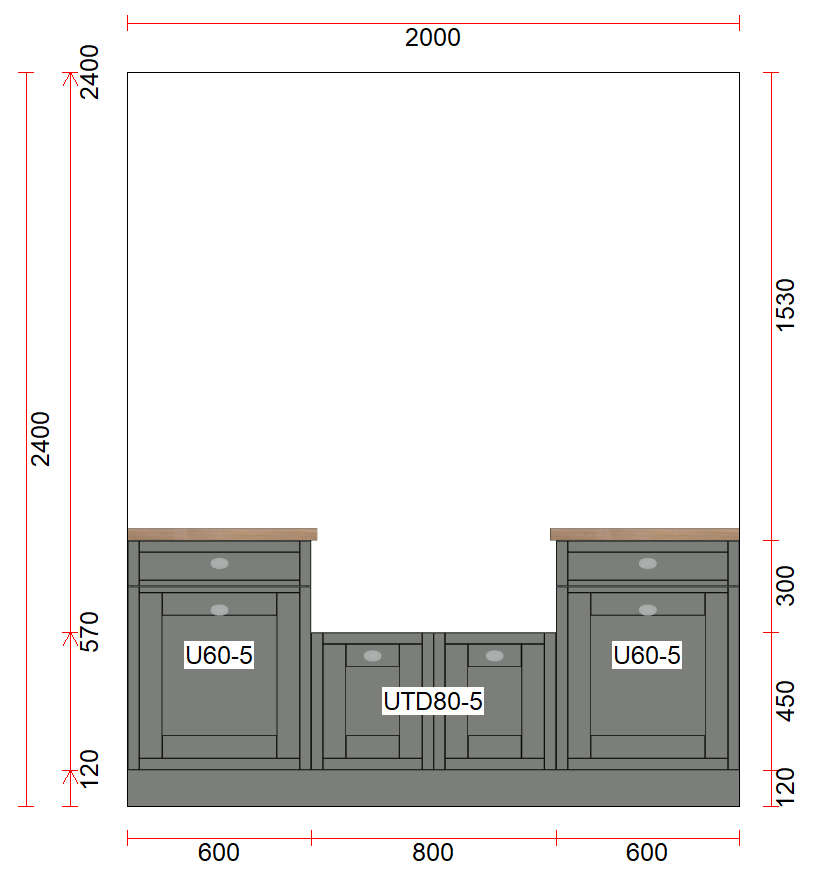

Dans la fenêtre d'élévation, vous pouvez voir l'espace maintenant prêt pour l'évier Belfast.
Dessinez le filler pour l'arrière de l'évier Belfast

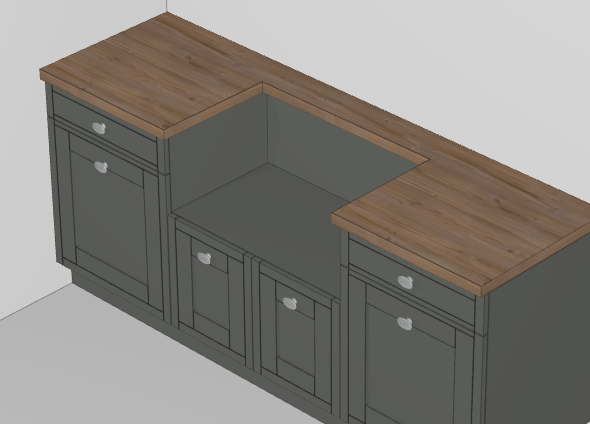

Le plan de travail devra passer derrière l'évier Belfast. En dessinant un remplissage suffisamment large à l'arrière des unités et affleurant pour chaque côté, un plan de travail sera automatiquement placé dessus.
- Dans la fenêtre Plan, assurez-vous que l'unité UTD80-5 est visible. Il est conseillé de zoomer sur l'appareil.
- Cliquez sur l'icône Dessiner une forme libre dans la barre d'outils.
- Sélectionnez l'icône Dessiner un rectangle dans la barre d'outils.
- Faites un clic-gauche dans le coin arrière gauche de l'UTD80-5 pour commencer à dessiner le filler.
- À présent faites un clic-gauche et maintenez le coin arrière droit de l'UTD80-5.

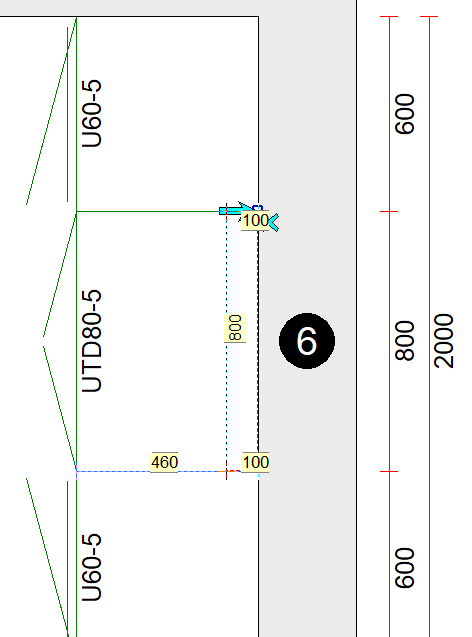

- Tout en maintenant le bouton gauche de la souris enfoncé, faites glisser le long du côté droit de l'unité jusqu'à la largeur requise. Dans ce cas, nous le réglerons sur 100 mm.
Une fois à la bonne taille, relâchez le bouton de la souris. - Dans la fenêtre Définir la position en hauteur, sélectionnez Sous le plan de travail dans le menu déroulant.
- S'il vous est demandé si vous souhaitez couper la partie d'intersection, cliquez sur Non.
- Dans la fenêtre Sélectionner un produit, choisissez une référence de code et appuyez sur OK, ou cliquez sur Passer.
- Dans la fenêtre Propriétés de l'objet, entrez la hauteur du filler: dans cet exemple 300 et cliquez OK.
Placer l'évier Belfast
Les éviers Belfast peuvent être placés avec l'égouttoir à l'arrière ou sur le côté. Dans cet exemple, l'évier sera placé avec l'égouttoir sur le côté droit.

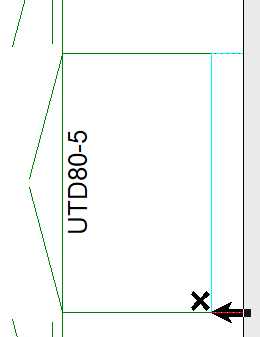

- Dans la fenêtre Plan, déplacez le curseur sur le côté droit de l'unité à côté du filler et assurez-vous que le curseur pointe à l'opposé de celui-ci:
- Cliquez pour mettre en surbrillance l'unité sur laquelle l'évier sera placé.
- Cliquez sur le bouton des Articles standards sur le côté droit de l'écran.
- Dans la fenêtre Sélectionner un objet, cliquez sur Eviers et sélectionner Avec un évier.
Dans cet exemple, le produit standard de style Belfast W320 215 est utilisé. - Sélectionnez l'évier et cliquez sur OK.
- Il vous sera demandé de sélectionner un code pour l'évier. Dans cet exemple, cliquez sur Passer.
- Dans la position Définir la hauteur, sélectionnez Autre et sélectionnez Sur l'objet sélectionné dans la liste déroulante Types de hauteur. Cliquez sur OK.
- Dans la fenêtre Définir les paramètres, entrez les mesures de l'évier de Belfast:
Largeur: 560
Hauteur: 260
Profondeur: 800
Cliquez sur OK. - Dans la fenêtre Sélectionner un dessin, vous êtes invité à sélectionner un robinet. Comme cela sera placé sur le filler, cliquez sur Passer.

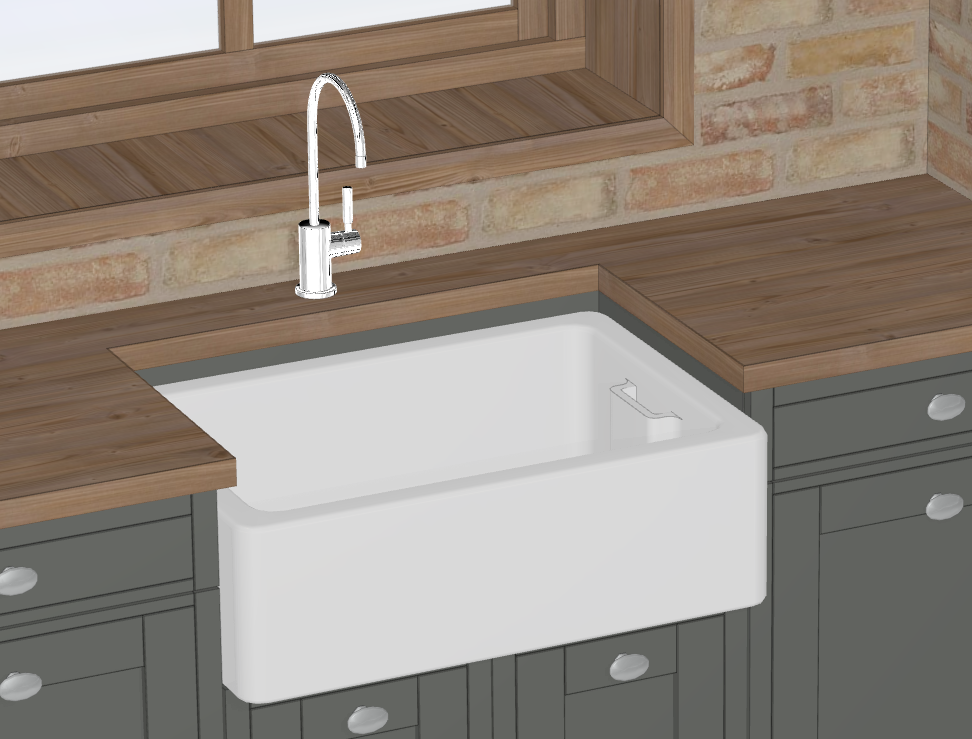

L'évier sera maintenant placé sur le dessus de l'unité.
Placer le robinet
- Cliquez pour mettre en surbrillance le filler derrière l'évier.
- Cliquez sur Articles standards.
- Cliquez sur Eviers et sélectionnez Robinets combinés.
- Sélectionnez votre robinet et cliquez sur le bouton Objet central.
- Dans l'écran de sélection de code, choisissez un code ou cliquez sur Passer .
- Dans la fenêtre Définir la position en hauteur, sélectionnez Sur le plan de travail (haut).
- Réglez les paramètres selon vos besoins et appuyez sur OK .
- Faites un clic gauche et maintenez enfoncé sur le robinet et faites glisser au besoin jusqu'à la position souhaitée. Maintenez la touche Ctrl tout en faisant glisser pour de petits déplacements. Relâchez le bouton de la souris lorsqu'il est placé.
