Bien que Winner génère automatiquement des plans de travail sur les éléments de cuisine, cela pourrait ne pas correspondre à la conception prévue. Les instructions ci-dessous vous montreront comment assembler ou couper, connecter deux plans de travail, ou ajuster la taille (en utilisant le pointeur à main levée ou parallèle). Il est également possible de Dessiner manuellement un plan de travail rond / oval ou d'arrondir ou courber un coin de plan de travail.
Faire une coupe dans un plan de travail
-
Cliquez sur le Mode plan de travail dans la barre d'outils.
-
Cliquez sur Dessiner/modifier la forme dans la barre d'outils.
-
Les icônes seront maintenant apparues à droite de l'icône Dessiner/modifier la forme dans la barre d'outils. Cliquez sur Insérer une jointure.
-
Dans la fenêtre Plan de travail, votre curseur s'affichera en forme de scie. Cliquez sur le bord du plan de travail où vous voulez commencer la coupe, relâchez puis cliquez à nouveau et faites glisser la souris jusqu'au bord opposé du plan de travail où vous voulez que la coupe se termine. Relâchez le bouton de la souris pour effectuer la coupe.
La coupe peut être à n'importe quel angle mais doit être en ligne droite d'un bord à l'autre. -
Si nécessaire, dans la fenêtre Type de joint, sélectionnez le type de joint et cliquez sur OK.
Ajuster un plan de travail à main levée
-
En mode Schéma de plan de travail, cliquez sur le bord à ajuster dans la fenêtre Plan de plan de travail, afin qu'il soit mis en surbrillance.
-
Au centre de la ligne en surbrillance, il y a un point carré, survolez-le jusqu'à ce que vous voyiez une flèche à double tête. Cliquez et maintenez le bouton de la souris sur la double flèche et faites glisser pour augmenter ou diminuer la taille du plan de travail.
Note: Maintenir la touche CTRL de votre clavier enfoncée, tout en faisant glisser, déplace la ligne de façon plus précise. -
Relâchez le bouton de la souris lorsque vous avez atteint la taille souhaitée.
Réglage d'un plan de travail à l'aide de la fonction de déplacement parallèle
-
Dans Mode plan de travail:
-
Cliquez sur Dessiner/modifier la forme dans la barre d'outils.
-
-
Cliquez sur le bord que vous souhaitez ajuster dans le plan de travail.
-
Cliquez sur le déplacement parallèle dans la barre d'outils, ou cliquez avec le bouton droit et sélectionnez déplacement parallèle.
-
Dans la fenêtre Ligne de décalage parallèle, entrez la valeur de mesure dont le bord doit être déplacé.
Une valeur positive augmentera la taille (se déplacer vers l'extérieur pour un plan de travail plus grand), et une valeur négative diminuera la taille (se déplacer vers l'intérieur pour un plan de travail plus petit). -
Cliquez sur OK pour confirmer.
Relier deux plans de travail

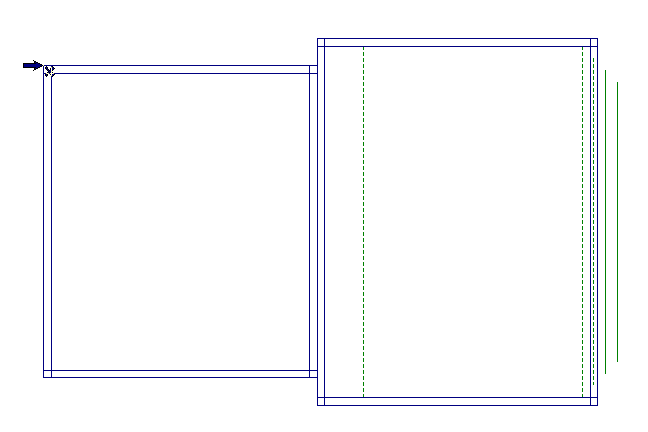

- Ajustez un bord d'un plan de travail de manière à ce qu'il chevauche le bord du deuxième plan de travail.

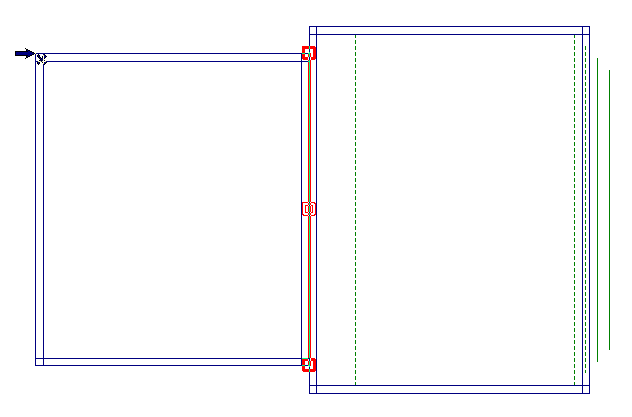

- Cliquez sur la ligne de connexion (maintenant surlignée en rouge) et appuyez sur Supprimer sur votre clavier.
La ligne en surbrillance disparaît et les deux plans de travail sont maintenant connectés en une seule pièce.
