Dessiner un plan de travail rond/circulaire
-
Dans Mode ameublement , cliquez dans la Vue en plan, sélectionnez Dessiner/modifier le plan de travail.
- Tracez une ligne de la longueur du diamètre du cercle.
-
Lorsque la ligne est en surbrillance, appuyez sur A sur le clavier ou faites un clic-droit et sélectionnez Permuter ligne/arc.
-

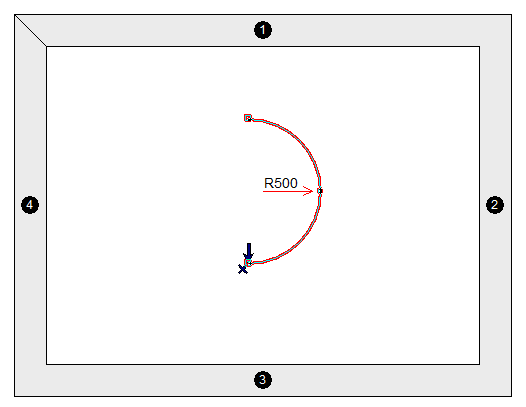

Dessinez la deuxième ligne pour fermer la forme à l'endroit où la première ligne a commencé et définissez la position en hauteur et les propriétés de l'objet.
Note: Ne codez pas un plan de travail en mode Ameublement, sélectionnez Passer lorsqu'on vous demande de sélectionner un produit.

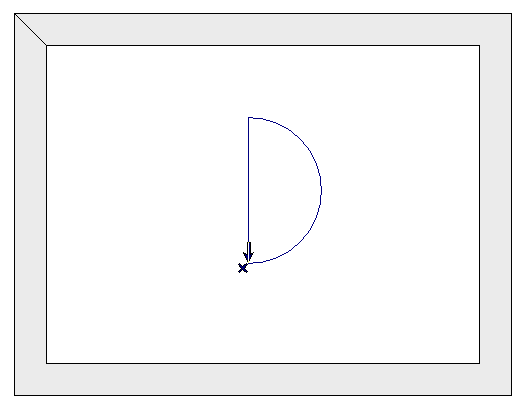

Vous aurez maintenant une forme de plan de travail en demi-cercle.
-
Sélectionnez Dessiner / modifier plan de travail à nouveau.
-
Sélectionnez le curseur de souris noir (outil Sélectionner).
- Cliquez sur la ligne droite / le bord du plan de travail pour mettre la ligne en surbrillance.
- Appuyez sur A sur le clavier ou faites un clic-droit et sélectionnez Permuter ligne/arc. Cela donnera à la ligne une forme de cercle complet.
- Sélectionnez le curseur blanc pour quitter le mode de dessin libre.

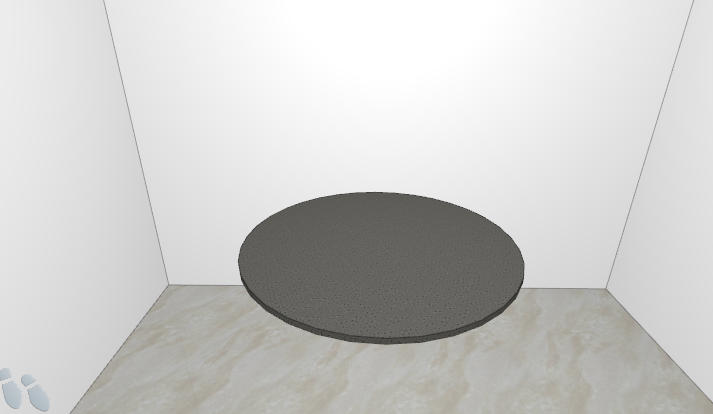

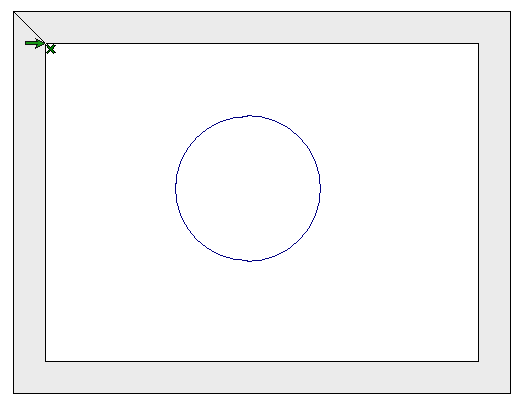

Le plan de travail de forme ronde/circulaire est complet.
Dessiner un plan de travail ovale
-
Dans Mode ameublement, sur la Vue en plan , sélectionnez Dessiner/modifier le plan de travail.
- Sélectionnez l'icône de dessin rectangle à droite de ce bouton.
- Dessinez un carré avec des longueurs de lignes égales au diamètre de l'oval. Cela peut aussi être une forme de rectangle. Pour dessiner le rectangle, cliquez avec le bouton gauche et relâchez le bouton de la souris pour définir le point de départ de la forme, puis cliquez à nouveau avec le bouton gauche et faites glisser la forme à la taille requise.
Remarque : pour augmenter/diminuer la taille de la forme par petits mouvements, maintenez la touche CTRL de votre clavier enfoncée tout en faisant glisser la forme. -
Définissez la position en hauteur et les propriétés de l'objet.
Note: Ne codez pas un plan de travail en mode Ameublement, sélectionnez Passer lorsqu'on vous demande de sélectionner un produit.

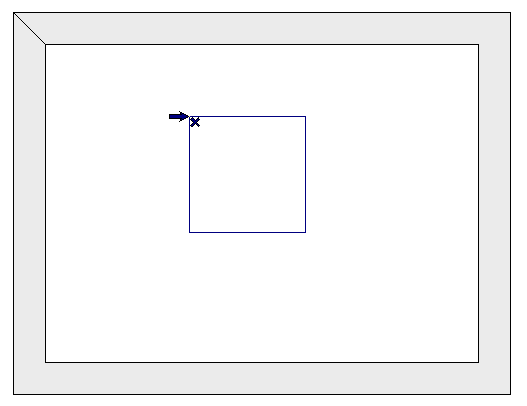

Vous aurez maintenant une forme de plan de travail carré.
-
Sélectionnez à nouveau l'icône Dessiner / modifier le plan de travail.
-
Sélectionnez le curseur noir de la souris (outil Sélectionner).
- Sélectionnez la ligne / le bord d'un côté du carré pour le mettre en surbrillance.
- Appuyez sur A sur le clavier ou faites un clic-droit et sélectionnez Permuter ligne/arc.
- Sélectionnez la ligne / le bord de l'autre côté du carré pour le mettre en surbrillance.
-
Appuyez sur A sur le clavier ou faites un clic-droit et sélectionnez Permuter ligne/arc.
- Sélectionnez le curseur blanc pour quitter le mode de dessin libre.

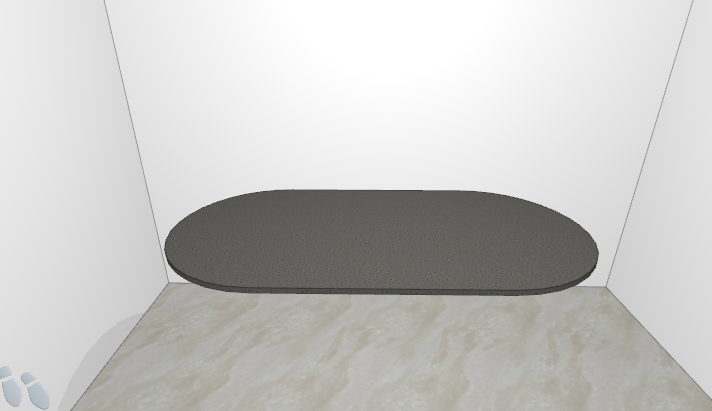

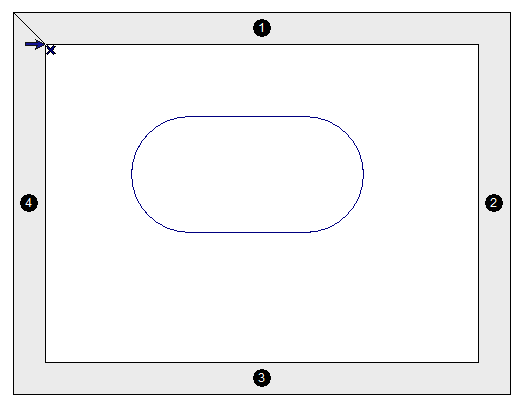

La forme ovale du plan de travail est maintenant terminée
Note: Les mêmes étapes peuvent être suivies pour dessiner des fillers ou des panneaux de recouvrement, en sélectionnant les icônes Forme libre de Fillers ou Dessiner / modifier des panneaux de recouvrement:
