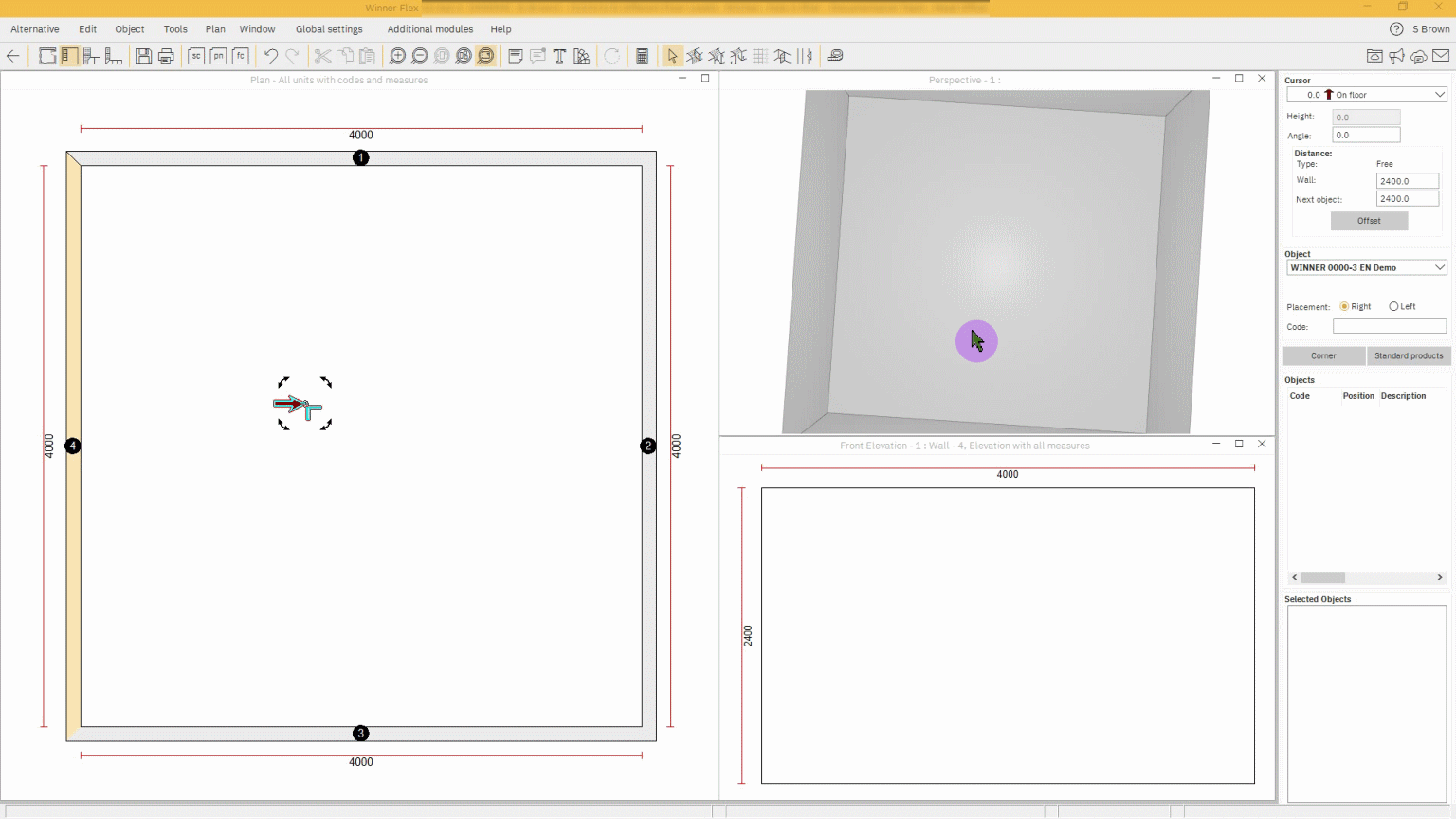

Une découpe dans un filler peut être créée lorsque vous dessinez un filler et qu'il croise un objet existant, tel qu'un bloc de construction dans Produits standards.

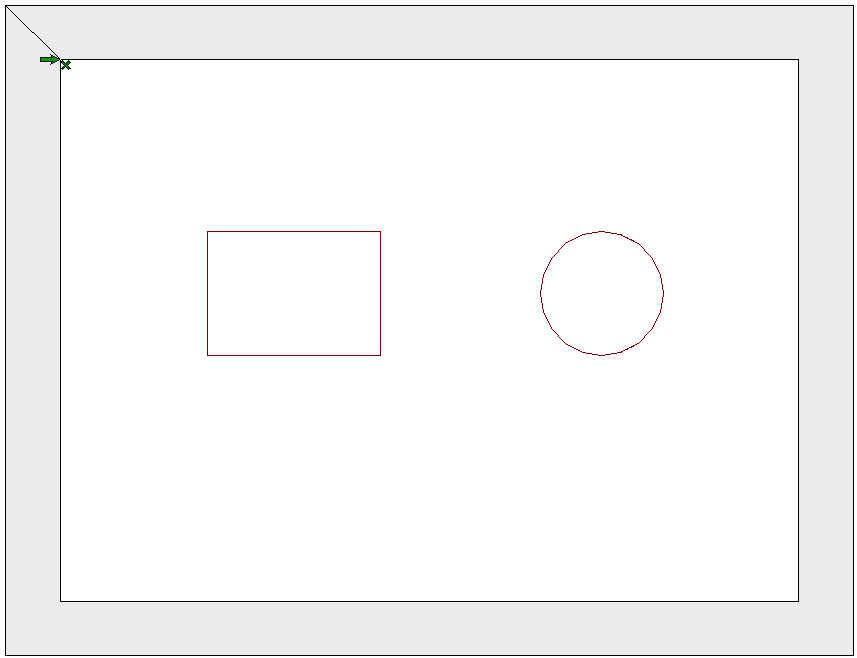

- Commencez par placer ou créer un objet qui servira de forme de découpe pour votre filler.
Assurez-vous que cet objet est placé dans la même position que celle choisie pour le filler.

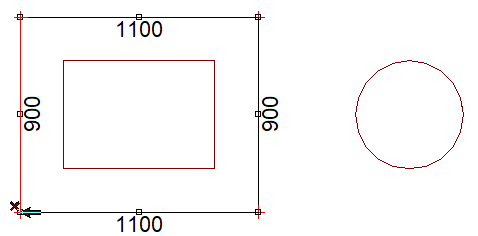

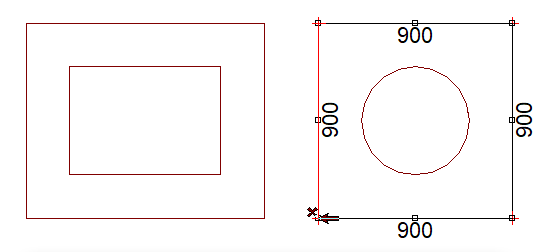

Dans cet exemple, nous utiliserons un rectangle et un cylindre comme formes de découpe : - Sélectionnez Filler de forme libre et dessinez la forme de filler autour de l'objet utilisé pour la découpe. Le filler doit être placé et chevaucher la forme de découpe à l'endroit où vous souhaitez que votre découpe se trouve. Dans cet exemple, nous créons un trou rectangulaire dans le filler gauche et un trou circulaire dans le filler droit.
Lorsque vous aurez terminé de dessiner le remplissage, vous recevrez un message indiquant que tLe nouvel objet croise d'autres objets. Cliquez sur Oui pour continuer.
Note: Assurez-vous que l'objet est plus grand que la hauteur du remplissage ou il ne découpera pas la forme.

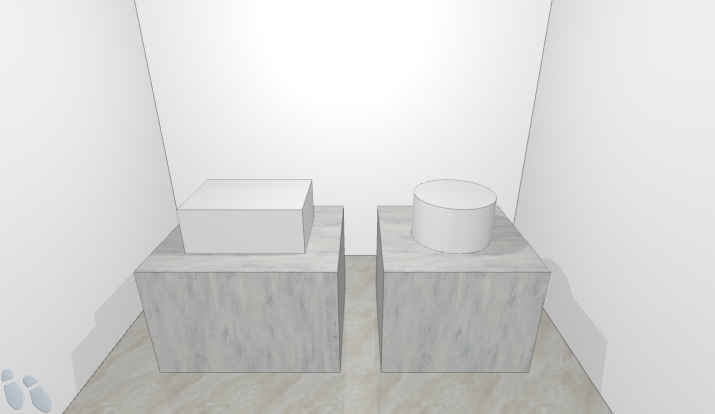

Voir ci-dessous des exemples de fillers dessinés autour des objets découpés:
Exemple de fillers entourant les objets: -
Sélectionnez et effacez les objets qui se croisent que vous avez utilisés pour couper le filler.

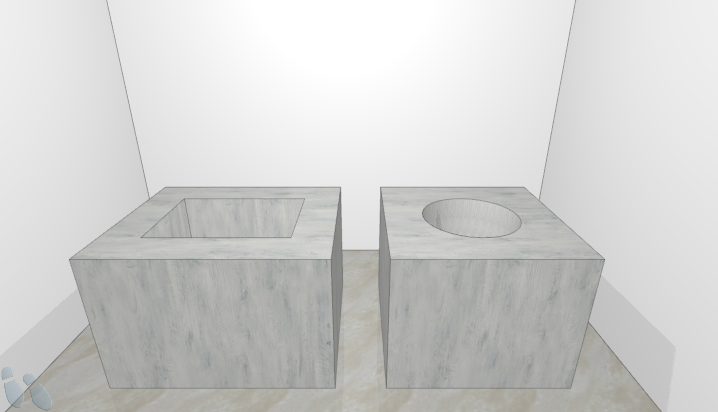

Les découpes dans les fillers seront désormais visibles:

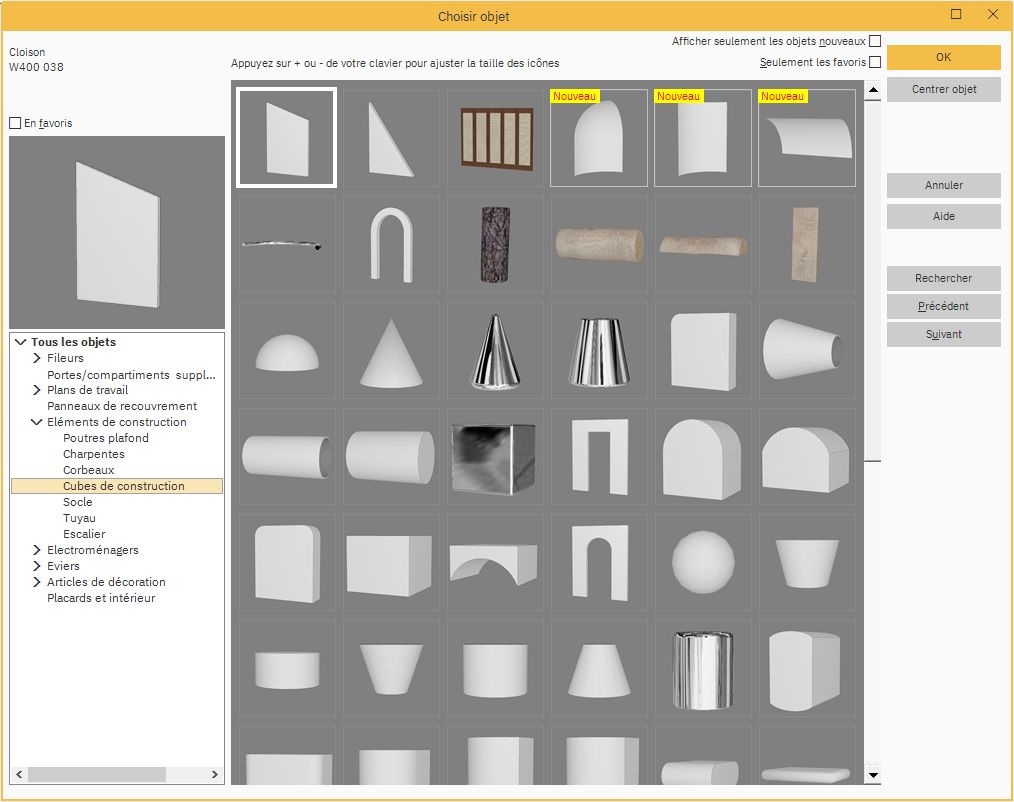

Conseil: Il existe de nombreux objets de formes différentes dans Produits standards – Intérieur, section Blocs de construction. N'importe lequel d'entre eux peut être utilisé comme gabarit de découpe.
