Des niches pour les buffets, les armoires, les objets et les appareils tels que les congélateurs ou les réfrigérateurs peuvent être créés dans Winner en utilisant l'outil Dessin en forme libre. C'est une belle façon de compléter un design de cuisine et de le rendre cohérent.
Dans le Mode ameublement, sur le Plan ,
- Sélectionnez l'icône Dessin en forme libre dans la barre d'outils :

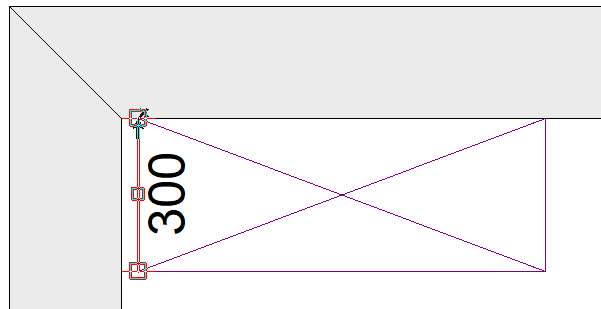

- Tracez la première ligne du coin avant au coin arrière du meuble :
- Complétez le remplissage en sélectionnant Fermer la figure avec l'épaisseur indiquée :
- Dans la fenêtre Complète : indiquer l'épaisseur , saisissez le Profondeur du filler (épaisseur).
- Sélectionnez la direction gauche/anti-horaire ou droite/horaire, (en fonction de la direction dans laquelle le curseur est orienté) et cliquez sur OK.
- Sélectionnez la position en hauteur et si nécessaire, choisissez un code pour le panneau de remplissage ou cliquez sur Passer.
- Définissez la hauteur appropriée du panneau de remplissage dans la fenêtre des propriétés de l'objet et cliquez sur Ok.
- Mettez à jour les informations sur le modèle/le prix si nécessaire et cliquez sur Ok.

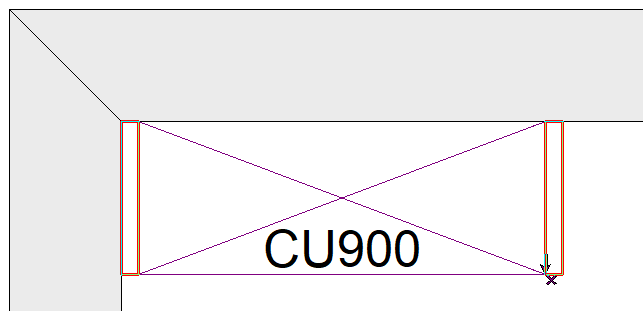

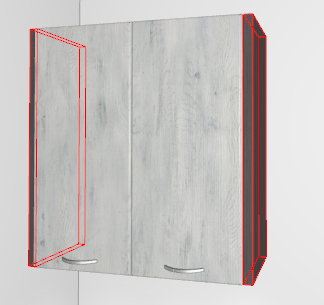

- Copiez le panneau de remplissage de l'autre côté de l'armoire :
- Pour ajouter un panneau en haut, sélectionnez Dessin en forme libre :
- En utilisant l' Outil Dessiner un rectangle, dessinez le remplissage pour couvrir la surface supérieure, y compris les remplissages latéraux.
- Sélectionnez la position en hauteur et si nécessaire, choisissez un code pour le remplisseur, ou cliquez sur Passer.
- Définissez la hauteur appropriée du filler dans les paramètres de l'objet et cliquez sur Ok.

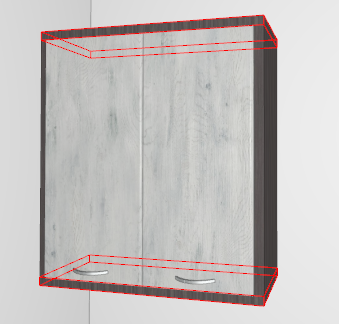

- Si nécessaire, copiez le remplissage supérieur et collez-le sous l'objet pour compléter la boîte :
Note: Laissez un espace / espace à côté et au-dessus des appareils pour installer le boîtier plus tard.

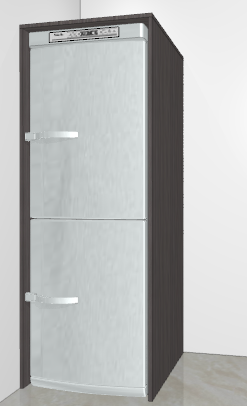

Exemple du même processus suivi pour créer une boîte autour d'un objet électroménager posé directement sur le sol :
