En mode Ameublement, un bouton se trouve en bas à droite de l’écran, sous le Navigateur, et s’appelle Angle. Cette option vous permet de créer automatiquement un raccord d’angle pour le meuble sélectionné en ajoutant des fileurs et des blocs de construction.
- Dans votre projet, cliquez sur l’icône Mode Ameublement dans la barre d’outils.
- Vous pouvez soit saisir un code dans le champ de code, puis cliquer sur le bouton Angle , soit cliquer uniquement sur le bouton Angle et sélectionner un élément à intégrer dans la fenêtre Sélectionner un produit.
- La fenêtre de configuration d’angle apparaît alors.

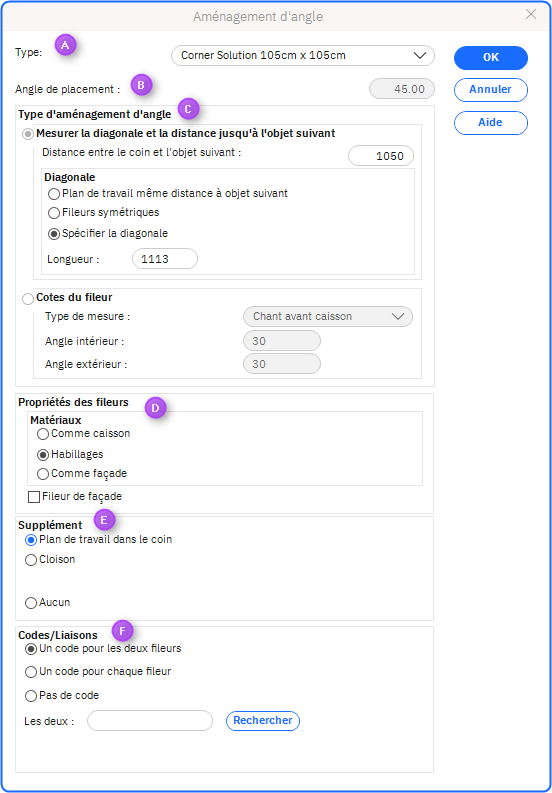

Fenêtre de configuration d’angle
A. Type – la liste déroulante des types indique si des solutions d’angle sont disponibles pour le meuble choisi. S’il n’y en a aucune, elle affiche uniquement Standard. Faites votre choix.
B. Angle de rupture – vous pouvez spécifier l’angle de rupture si nécessaire en saisissant la valeur dans le champ.
C. Type de solution d’angle – dans cette section, vous pouvez modifier la mesure de la diagonale et la distance jusqu’à l’objet suivant, la longueur de la diagonale et définir les mesures des fileurs.
D. Propriétés du fileur – modifiez ici le type de matériau pour l’adapter aux côtés, au cadre ou à la porte.
E. Options – vous pouvez sélectionner un plan de travail dans l’angle ou indiquer la présence d’une fausse cloison ici.
F. Codes/Liens – vous pouvez attribuer un code aux fileurs ici, ou cliquer sur Aucun code.
- Une fois vos sélections effectuées dans la fenêtre de configuration d’angle, cliquez sur OK pour confirmer.
Dans les exemples ci-dessous, vous pouvez voir le meuble entouré de fileurs, ainsi que le plan de travail créé dessus.
