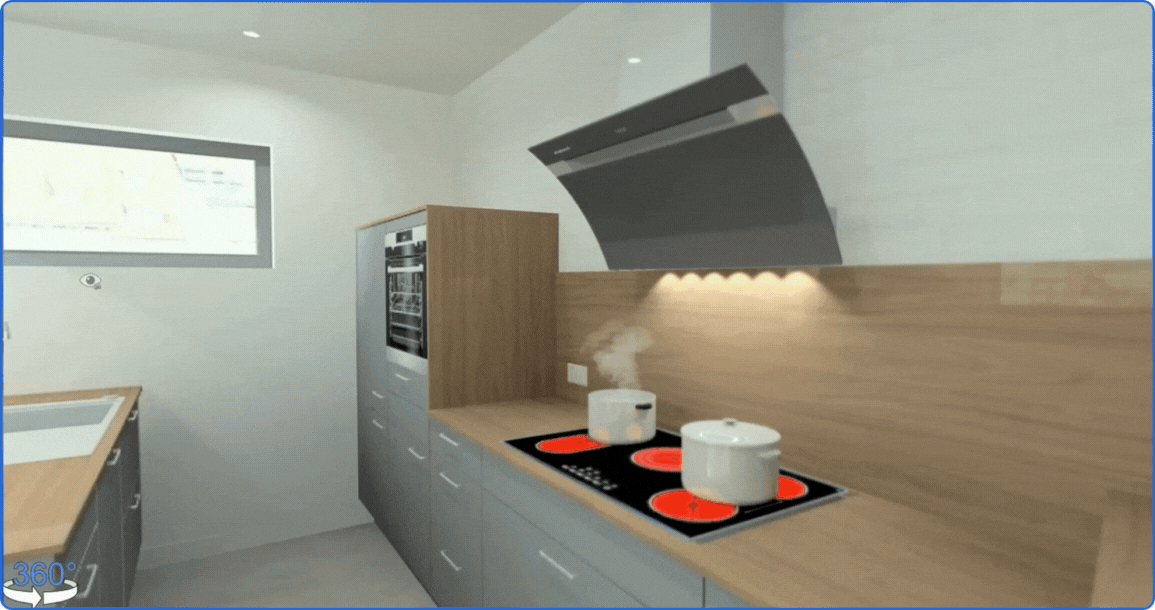

Comment puis-je montrer l'intérieur des armoires ?

Note: Cette fonctionnalité dépend du catalogue.

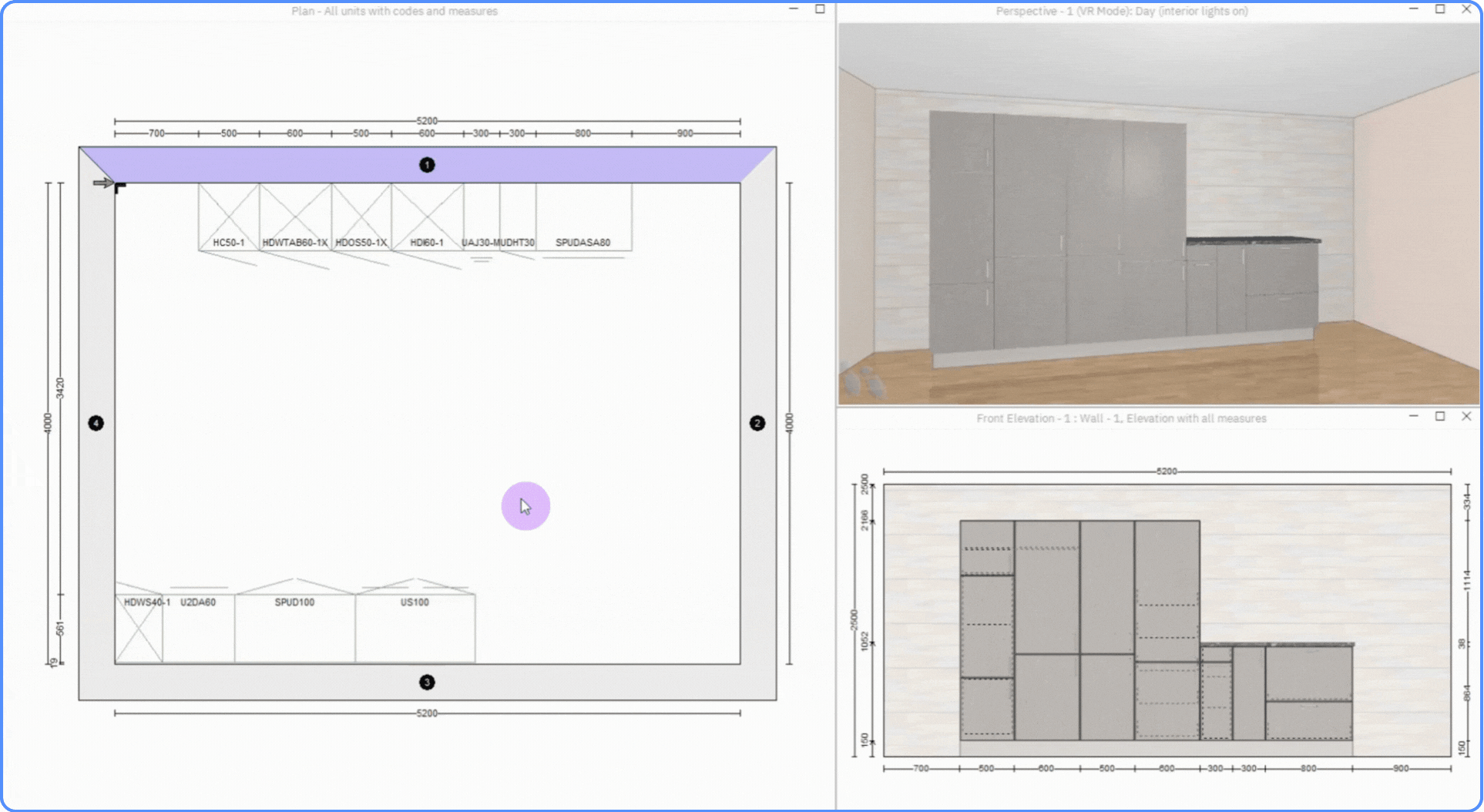

1. Sélectionnez ou multi sélectionnez les armoires


2. Faites un clic droit et sélectionnez Armoire ouverte.

   OU

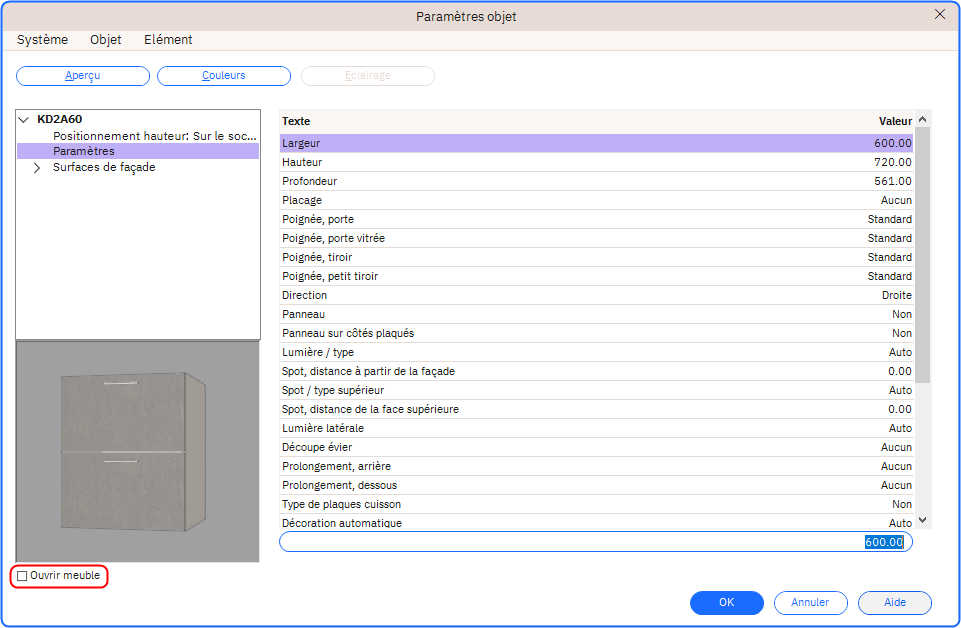

3. Si vous souhaitez ouvrir une armoire, double-cliquez dessus et dans la fenêtre Paramètres objet, cochez la case Armoire ouverte.



   OU


4. Si vous souhaitez ouvrir toutes les armoires du dessin, cliquez dans le plan et, dans la barre de menu, sélectionnez Option Ouvrez toutes les armoires.


5. Pour les fermer sélectionner à nouveau et faire un clic droit et cliquer sur Armoire ouverte encore.

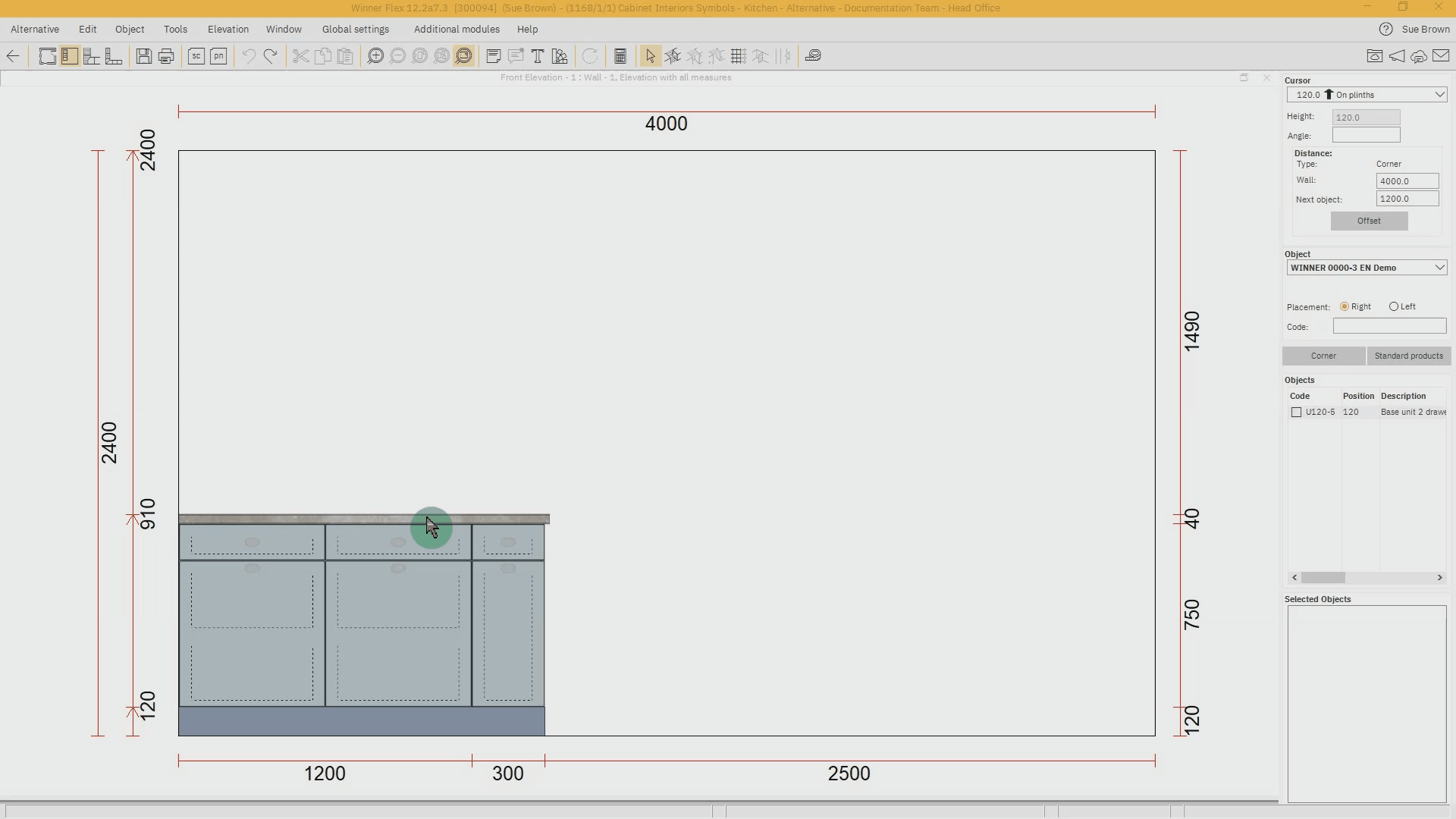

1. Cliquez sur Paramétrages dans la barre de menus.


2. Sélectionner Réglages système Dessin.


3. Dans Elévation cliquez sur la case à cocher *Symbole supplémentaire automatique.


4. Cliquez sur OK.


5. Les symboles de l'intérieur des armoires apparaîtront dans la fenêtre Élévation . L'exemple ci-dessous montre des tiroirs internes et une poubelle interne coulissante.

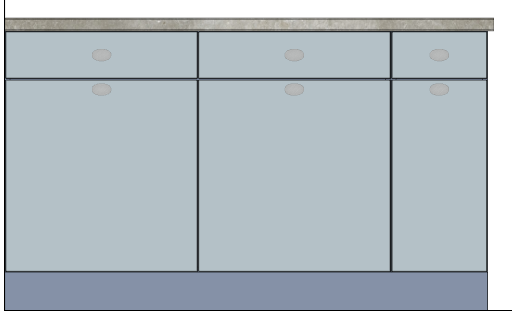

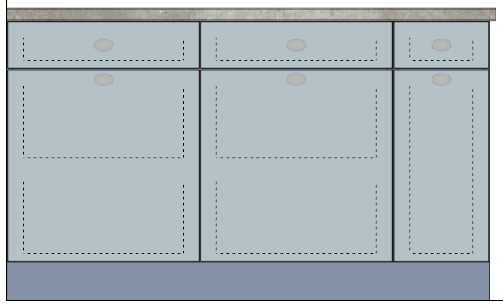

Vue en élévation	Vue avec Symboles supplémentaires automatiques montrant 2 tiroirs et 1 poubelle coulissante

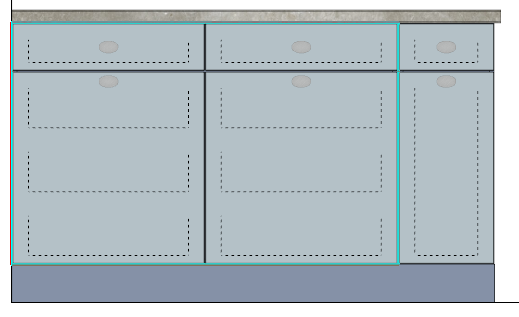

Une fois les symboles affichés, il est possible de modifier les symboles supplémentaires, par exemple en choisissant 3 tiroirs au lieu de 2:

1. Double-cliquez sur l'unité ou cliquez dessus avec le bouton droit de la souris et sélectionnez Propriétés.


2. Sélectionner Surfaces avant et sélectionnez le Face avant où le changement doit être effectué, par exemple Porte.


3. Sélectionnez Paramètres.


4. Dans la liste des paramètres, à droite, sélectionnez Symbole supplémentaire en élévation.


5. Dans le menu déroulant en bas de la liste, sélectionnez la combinaison dont vous avez besoin. Dans notre exemple 3 tiroirs.


6. Cliquez sur OK.
