Tämä artikkeli antaa ohjeita Belfastin pesualtaan (tai Butlerin pesualtaan) sijoittamiseen suunnitelmaasi.
Tässä esimerkissä Vakoituotteista käytetyn Belfast-altaan mitat ovat:
- Korkeus: 260mm
- Syvyys: 800mm
- Leveys: 560mm
Valmistele alakaappi
Käytetystä mallistosta riippuen Belfast-altaan alla saattaa olla valmiina yksikkö. Esimerkissämme valmistelemme omamme Winner Demo -mallistosta:
- Vaihtoehdossasi sijoita alakaapit, jonka haluat sijoittaa Belfast-altaan alapuolelle. Tässä esimerkissä käytetään UTD80-5:tä.
- Kaksoisklikkaa UTD80-5:tä, siirtyäksesi Kohteen parametrit ikkunaan.
- Klikkaa Parametrit.
- Korkeudessa on otettava huomioon altaan korkeus ja työpöytäkannen paksuus.
Valitse Korkeus.
Vähennä alaosan tekstikentässä kohteen korkeutta 300:lla - Tämä luku on Belfast-altaan korkeus plus työpöytäkannen paksuus.
Tässä tapauksessa voimme syöttää 750-300, ja Winner laskee tämän arvoksi 450.
- Edelleen parametreissa, valitse Työpöytäkansi . Aseta alareunassa olevasta pudotusvalikosta Pois.
- Paina OK.

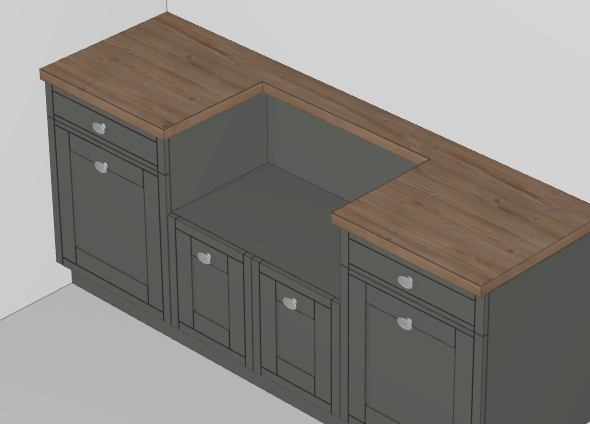

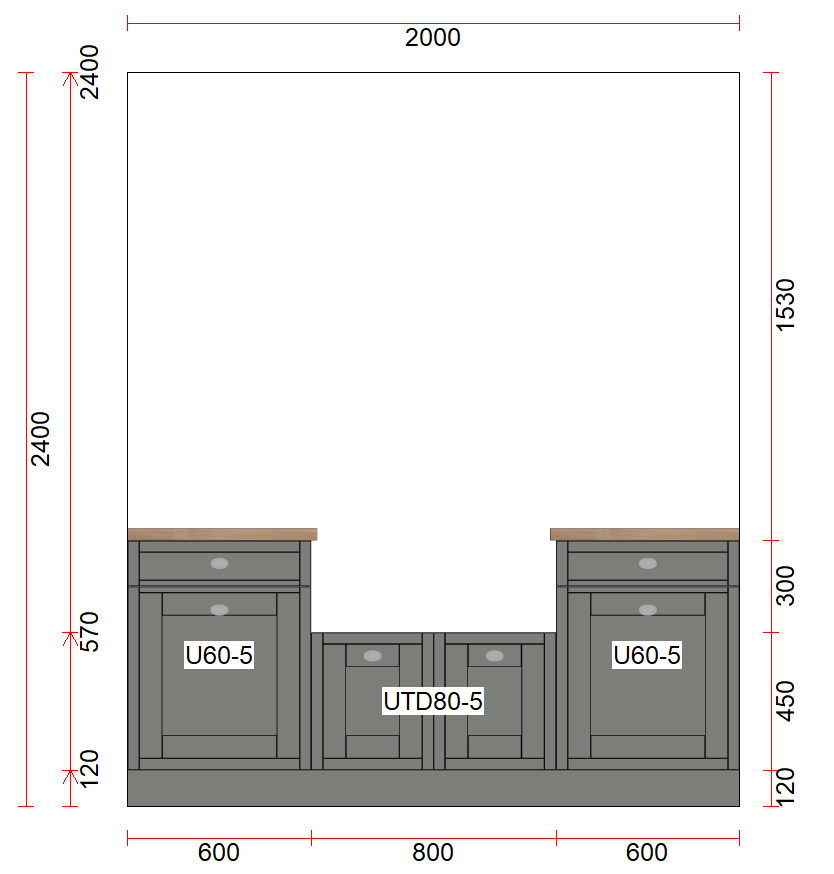

Naamakuva ikkunassa näet tilan, joka on nyt valmis Belfastin altaalle.
Piirrä täyte Belfast altaan taakse
Työpöytäkannen tulee kulkea Belfastin altaan takana. Vetämällä riittävän leveä täyte kohteiden taakse ja täydentämällä se molemmin puolin, työpöytäkansi asetetaan automaattisesti sen päälle.

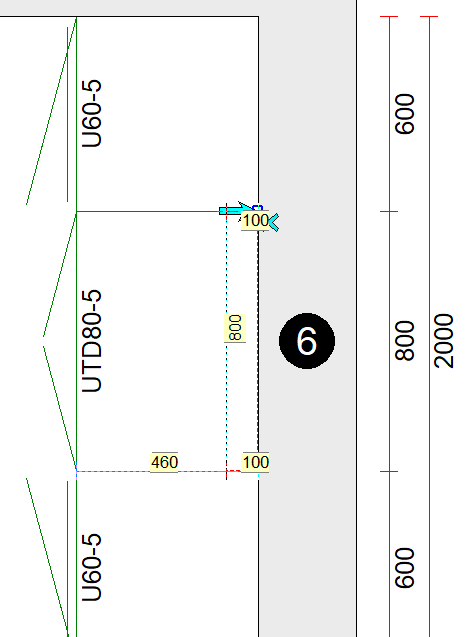

- Pohjapiirustus ikkunassa, varmista, että kohde UTD80-5 on näkyvissä. On suositeltavaa zoomata kohteeseen.
- Klikkaa Piirrä muokkaa täyte kuvaketta työkaluriviltä.
- Valitse Piirrä suorakulmio kuvake työkaluriviltä.
-
Klikkaa hiiren vasemmalla UTD80-5:n vasemmassa takakulmassa aloittaaksesi täytteen piirtämisen.
- Nyt klikkaa ja pidä painettuna UTD80-5:n oikeassa takakulmassa.
- Samalla kun pidät hiiren vasenta painiketta painettuna, vedä kohteen oikeaa reunaa pitkin haluttuun leveyteen. Tässä tapauksessa asetamme sen arvoon 100 mm.
Kun täyte on oikean kokoinen, vapauta hiiren painike.
- Valitse Anna korkeussijoitus ikkunassa Työpöytäkannen alla pudotusvalikosta.
- Jos sinulta kysytään, haluatko leikata pois leikkaavan osan, klikkaa Ei.
- Valitse tuote ikkunassa, valitse koodi ja paina OK tai klikkaa Ohita.
- Kirjoita Kohteen ominaisuudet -ikkunaan tämän esimerkin täytteen korkeus 300 ja klikkaa OK.
Sijoita Belfastin allas
Belfast-altaat voidaan sijoittaa niin, että viemäri on takana tai sivussa. Tässä esimerkissä pesuallas sijoitetaan niin, että viemäri on oikealla puolella.
- Pohjapiirustus ikkunassa, siirrä kohdistin kohteen oikealle puolelle täytteen viereen ja varmista, että kohdistin osoittaa poispäin täytteestä:
- Klikkaa aktivoidaksesi kohteen, johon allas sijoitetaan.
- Klikkaa Vakiotuotteet -painiketta näytön oikealla puolella.

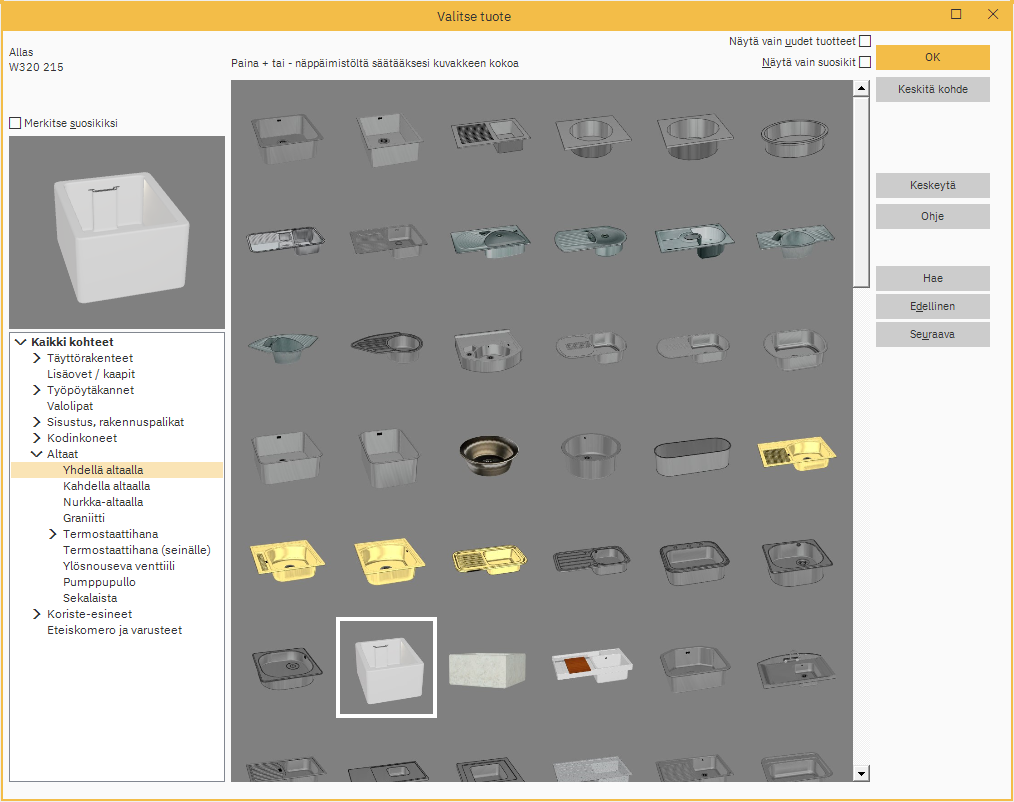

- Klikkaa Valitse tuote -ikkunassa Altaat valikossa ja valitse Yhdellä altaalla.
Tässä esimerkissä käytetään Belfast-tyylinen vakiotuote W320 215.
- Valitse allas ja klikkaa OK.
- Sinua pyydetään valitsemaan altaalle koodi. Tässä esimerkissä, klikkaa Ohita.
- Valitse Anna korkeussijoitus -ikkunassa Muut ja valitse Aktivoidun kohteen yläpuolella pudotusvalikosta. Klikkaa OK.
- Valitse parametrit ikkunassa, anna Belfastin altaan mitat:
Leveys: 560
Korkeus: 260
Syvyys: 800
Paina OK.
- Valitse piirustuskohde -ikkunassa sinua pyydetään valitsemaan hana. Kun tämä tullaan sijoittamaan täytteeseen, klikkaa Ohita.
Allas asetetaan nyt kohteen päälle.
Sijoita hana
- Klikkaa altaan takana olevaa täytettä aktivoidaksesi sen.
- Paina Vakiotuotteet painiketta.
- Klikkaa Altaat valikosta ja valitse Termostaattihana.
- Valitse hana ja klikkaa Keskitä kohde -painiketta.
- Valitse koodi ikkunassa, valitse koodi tai klikkaa Ohita.
- Valitse Anna Korkeussijoitus ikkunassa Työpöytäkansi (ylös).
- Säädä parametrit tarpeen mukaan ja paina OK.
-

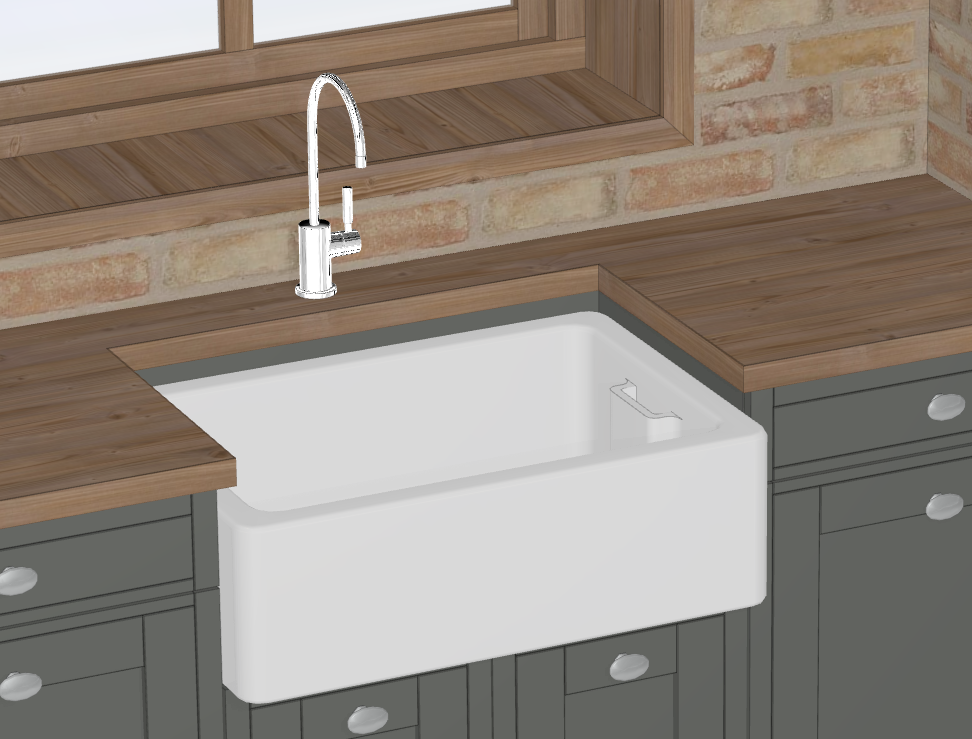

Klikkaa hiiren vasemmalla painikkeella ja pidä sitä painettuna ja vedä tarvittaessa haluamaasi kohtaan. Pidä Ctrl näppäintä vetäessäsi liikkuaksesi pienemmin mitoin. Vapauta hiiren painike, kun haluat asettaa hanan.
