Pyöreän/puolipyöreän työpöytäkannen piirtäminen
-
Kohteiden piirtäminen tilassa, klikkaa Pohjapiirustus ikkunassa, ja klikkaa sitten Piirrä/muokkaa työpöytäkansia kuvaketta.
- Piirrä yksi viiva, joka on ympyrän halkaisijan pituinen.
-

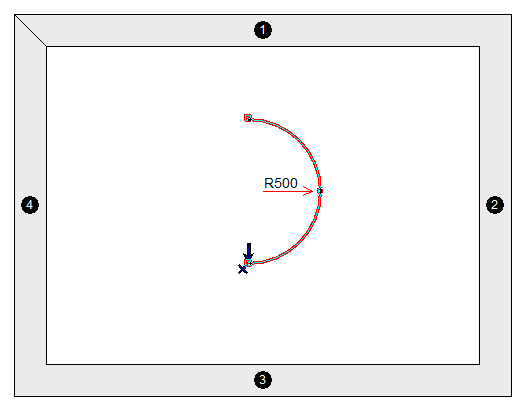

Kun viiva on aktivoituna, paina A näppäimistöltä tai klikkaa hiiren oikealla painikkeella ja valitse Vaihda suora viiva/kaari.
-
Piirrä toinen viiva joka päättyy siihen mistä ensimmäinen viiva alkoi sulkeaksesi kuvion ja anna korkeussijoitus ja kohteen ominaisuudet.
Huomaa: Älä koodita työpöytäkantta Kohteiden piirtäminen tilassa, joten valitse Ohita kun pyydetään valitsemaan koodi.

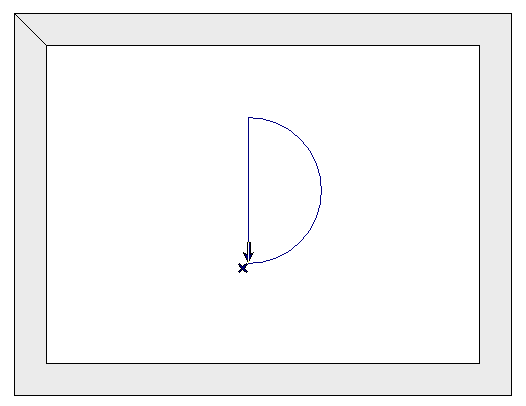

Sinulla on nyt puoliympyrän muotoinen työpöytäkansi.
-
Valitse Piirrä / muokkaa työpöytäkansi kuvake uudelleen.
-
Valitse musta hiiren kursori (Valitse reuna).
- Klikkaa työpöytäkannen suoraa viivaa / reunaa aktivoidaksesi viivan.
- Paina A näppäimistöltä tai klikkaa hiiren oikealla painikkeella ja valitse Vaihda suora viiva/kaari. Tämä kaartaa viivan täydentäen tämän ympyrän muotoon.
- Valitse valkoinen hiiren kursori -kuvake poistuaksesi vapaa piirtäminen tilasta.

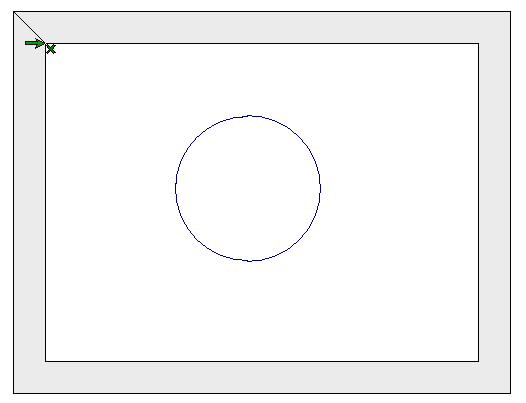

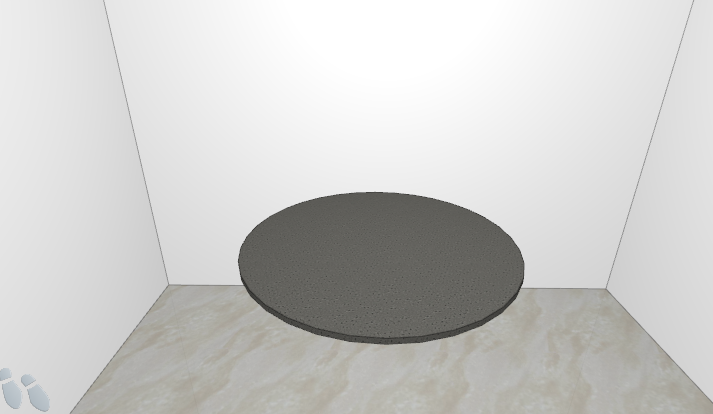

Pyöreä / puolipyöreä työpöytäkansi on valmis.
Soikean työpöytäkannen piirtäminen
-
Kohteiden piirtäminen tilassa, klikkaa Pohjapiirustus ikkunassa, ja klikkaa sitten Piirrä/muokkaa työpöytäkansia kuvaketta.
- Valitse piirrä suorakulmio kuvake tämän kuvakkeen oikealta puolelta.
- Piirrä neliö, jonka viivojen pituus on ovaalin halkaisija. Tämä voi olla myös suorakaiteen muotoinen. Piirrä suorakulmio klikkaamalla hiiren vasemmalla painikkeella ja vapauttamalla hiiren painike asettaaksesi muodon aloituspisteen, klikkaa sitten hiiren vasemmalla painikkeella uudelleen ja vedä muoto haluttuun kokoon.
Huomaa: suurentaaksesi/pienentääksesi muodon kokoa pienemmillä väleillä, pidä näppäimistön CTRL-näppäintä painettuna samalla, kun vedät muotoa ulospäin. -
Anna korkeussijoitus ja kohteen parametrit.
Huomaa: Älä koodita työpöytäkantta Kohteiden piirtäminen tilassa, joten valitse Ohita kun pyydetään valitsemaan koodi.

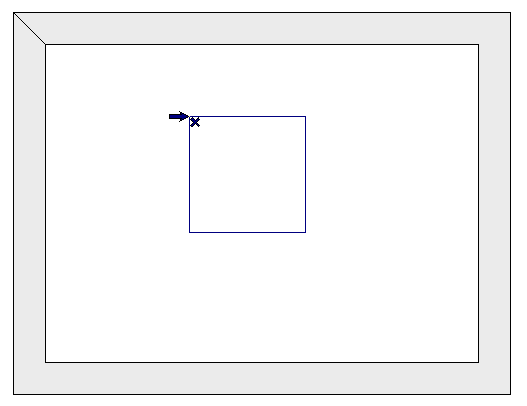

Sinulla on nyt neliön muotoinen työpöytäkansi.
-
Valitse Piirrä / muokkaa työpöytäkansi kuvake uudelleen.
-
Valitse musta hiiren osoitin (Valitse reuna työkalu).
- Valitse neliön toisella puolella oleva viiva / reuna aktivoidaksesi sen.
- Paina A näppäimistöltä tai klikkaa hiiren oikealla painikkeella ja valitse Vaihda suora viiva/kaari.
- Valitse neliön toisella puolella oleva viiva / reuna aktivoidaksesi sen.
-
Paina A näppäimistöltä tai klikkaa hiiren oikealla painikkeella ja valitse Vaihda suora viiva/kaari.
- Valitse valkoinen hiiren kursori -kuvake poistuaksesi vapaa piirtäminen tilasta.

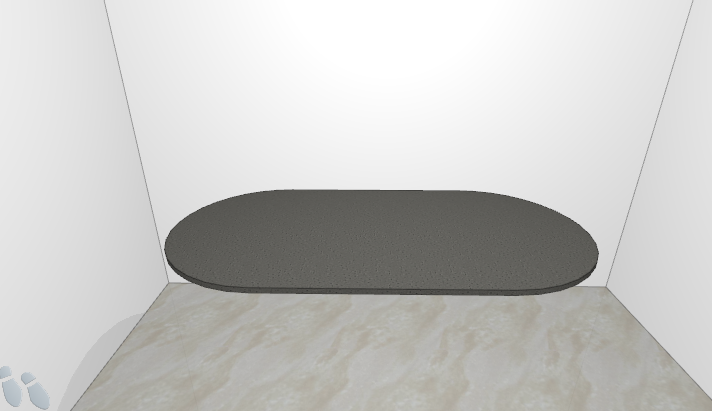

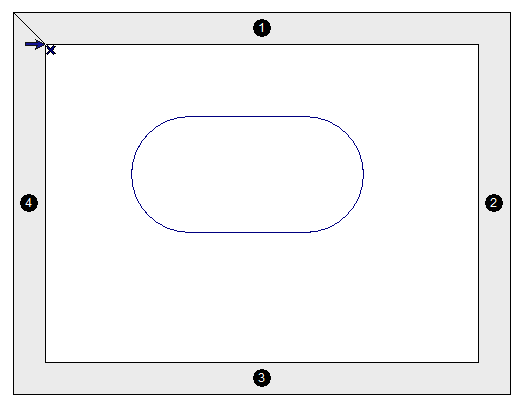

Soikea työpöytäkansi on nyt valmis
Huomaa: Voit tehdä samoja vaiheita piirtäessäsi täytteitä tai valolippoja valitsemalla Piirrä / muokkaa täyte tai Piirrä/muokkaa valolippa kuvakkeen:
