Kotelointi komeroille, kaapeille, kohteille ja kodinkoneille, kuten pakastimille tai jääkaapeille, voidaan luoda Winnerissä käyttämällä Piirrä/muokkaa täyte työkalua. Se on mukava tapa täydentää keittiön suunnittelua ja tehdä siitä yhtenäinen.
Kohteiden piirtäminen tilassa, Pohjapiirustus näkymässä,
-
Valitse Piirrä/muokkaa täyte -kuvake työkaluriviltä:
-

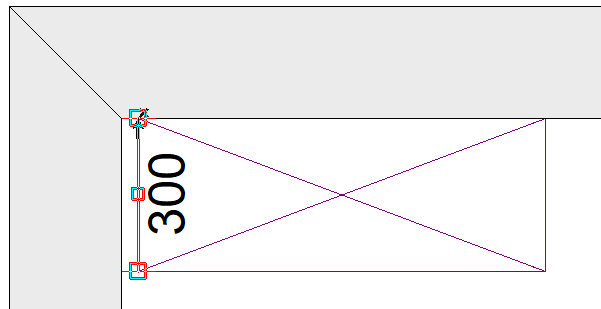

Piirrä ensimmäinen viiva kohteen etukulmasta takakulmaan:
-
Täydennä täyte painamalla Täydennä kuvio annetulla syvyydellä kuvaketta:
-
Täydennä: Anna syvyys ikkunassa, kirjoita kenttään Syvyys täytteen paksuus.
- Valitse suunta joko vasemmalle/vastapäivään tai oikealle/myötäpäivään (osoittimen suunnan mukaisesti) ja klikkaa OK.
- Valitse korkeussijoitus ja valitse tarvittaessa koodi täytteelle tai klikkaa Ohita.
- Anna täytteen korkeus kohdeominaisuudet ikkunassa ja klikkaa OK.
-
Päivitä malli/hintatiedot tarvittaessa ja klikkaa OK.
-

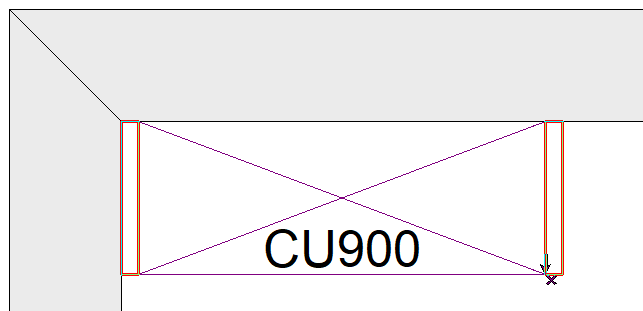

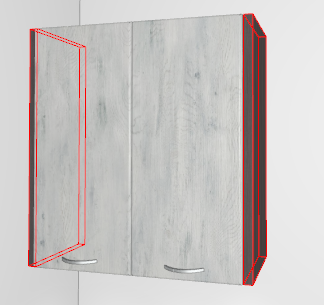

Kopioi täyte kaapin toiselle puolelle:
-
Jos haluat lisätä täytteen kohteen yläpuolelle, valitse Piirrä/muokkaa täyte kuvake:
- Käyttämällä Piirrä suorakulmiotyökalu, vedä täyte peittämään yläosa mukaan lukien sivutäytteet.
- Valitse korkeussijoitus ja tarvittaessa valitse täytteelle koodi tai klikkaa Ohita.
- Aseta sopiva täytteen korkeus kohdeparametreissä ja klikkaa OK.
-

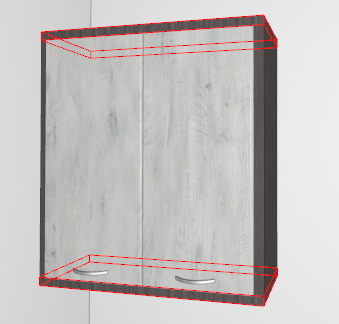

Kopioi tarvittaessa ylätäyte ja liitä se kohteen alle täydentääksesi koteloinnin:
Huomaa: Jätä tilaa/rako laitteiden viereen ja päälle, jotta voit asettaa kotelon myöhemmin.

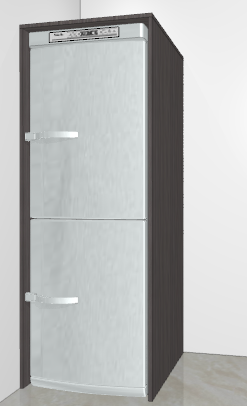

Esimerkki samasta prosessista, jota seurattiin laatikon luomiseksi suoraan lattialle asetetun laitteen ympärille:
