Voit käyttää piirrä/muokkaa täyte työkalua pohjapiirustuksessa luodaksesi takapaneelin tai piirtääksesi täytteen kaappien väliin. alla oleva esimerkki näyttää takapaneelin, joka lisätään suunnitelmaan.
- Kohteiden piirtäminen -tilassa Pohjapiirustus näkymässä, valitse Piirrä / muokkaa täyte kuvake

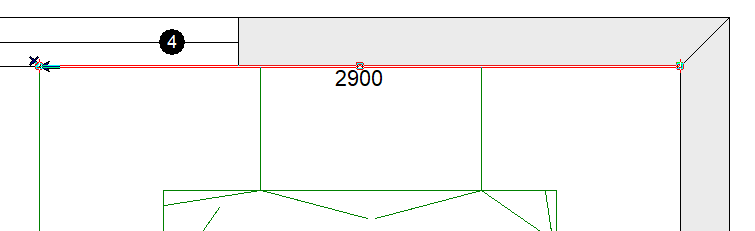

- Piirrä viiva takareunaan, johon haluat lisätä välitilapaneelin
- Täydennä täyte valitsemalla Täydenä kuvio annetulla syvyydellä kuvake
- Täydennä: anna syvyys -ikkunassa kirjoita Syvyys täytteen, välitilapaneelin paksuus, valitse suunta (riippuen suunnasta, jonka piirsit ensimmäisen viivan ja suhteessa kohdistimeen) klikkaa OK.
- Valitse korkeussijoitus ja valitse tarvittaessa koodi välitilapaneelille.
- Aseta oikea paneelin korkeus kohdeparametreissä ja klikkaa OK.
- Päivitä malli/hintatiedot tarpeen mukaan ja klikkaa OK.
- Takapaneeli (välitila) on nyt luotu ja sitä voidaan siirtää pohjapiirustuksessa haluamallasi tavalla.
