Kalustustilassa näytön oikeassa alakulmassa Selaimen alapuolella on Corner-painike. Tämän vaihtoehdon avulla voit luoda valitulle kaapille automaattisesti kulmaliitoksen lisäämällä täytekappaleita ja rakennuspalikoita.
- Napsauta suunnitelmassasi työkalupalkin Kalustustila-kuvaketta.
- Voit joko syöttää koodin koodikenttään ja napsauttaa sitten Corner-painiketta tai napsauttaa pelkästään Corner-painiketta ja valita integroitavan tuotteen Valitse tuote -ikkunassa.
- Kulmajärjestelyn ikkuna tulee nyt näkyviin.

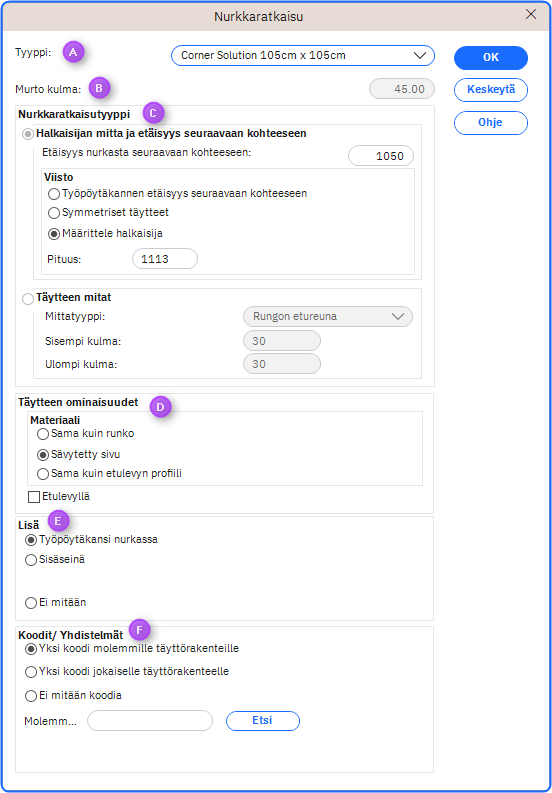

Kulmajärjestelyn ikkuna
A. Tyyppi – tyyppivalikossa näkyvät valittua yksikköä varten valmistellut kulmaratkaisut. Jos niitä ei ole, valikossa näkyy vain vakio. Tee valintasi.
B. Kulman katkaisu – voit tarvittaessa määrittää katkaisukulman syöttämällä arvon kenttään.
C. Kulmaratkaisun tyyppi – tässä osiossa voit muuttaa asetuksia kohdissa Diagonaalin ja seuraavaan objektiin olevan etäisyyden mittaus, Diagonaalin pituus ja Täytekappaleiden mittojen määrittäminen.
D. Täytekappaleen ominaisuudet – muuta materiaalin tyyppi vastaamaan sivuja, runkoa tai ovea tässä.
E. Asetukset – tässä voit valita kulmaan tulevan työtason tai määrittää, onko siinä valeseinä.
F. Koodit/linkit – tässä voit määrittää täytekappaleille koodin tai napsauttaa Ei koodia.
- Kun olet tehnyt valintasi Kulmajärjestelyn ikkunassa, vahvista napsauttamalla OK -painiketta.
Alla olevissa esimerkeissä näet yksikön täytekappaleineen sekä sen päälle luodun työtason.
