Kohteiden piirtäminen tilassa, näytön oikealla puolella koodilaatikon alla on painike nimeltä Nurkka. Tämän toiminnon avulla voit luoda automaattisesti kulmaominaisuuden valitsemaasi kaappiin lisäämällä täyteaineita ja rakennuspalikoita.
-
Klikkaa vaihtoehdossasi Kohteiden piirtäminen -kuvaketta työkaluriviltä.
-
Voit joko syöttää koodin koodiruutuun ja klikata sitten Nurkka -painikettatai klikata Nurkka -painiketta yksinään ja valitse integroitava tuote Valitse tuote -ikkunassa.
-
Nurkkaratkaisu -ikkuna tulee nyt näkyviin.

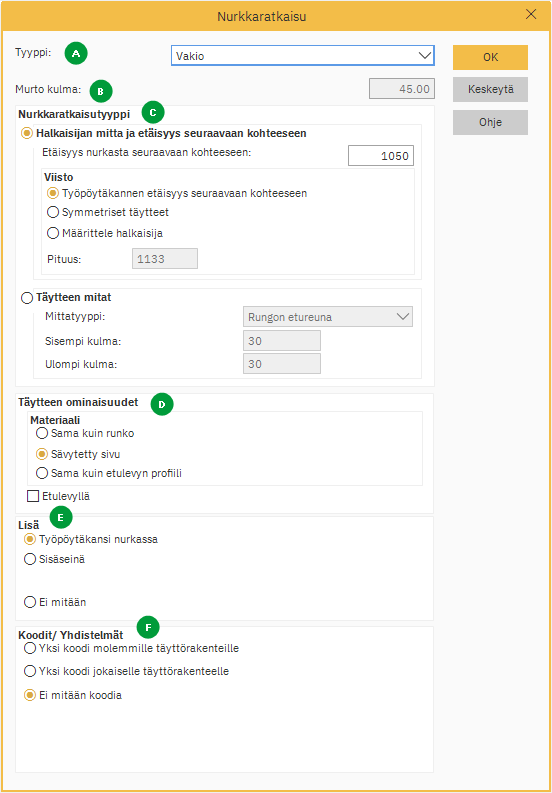

Nurkkaratkaisu ikkuna
A. Tyyppi – Tyyppipudotusvalikko näyttää, jos Nurkka ratkaisuja on valmiina valitulle kohteelle. Jos niitä ei ole, näkyy vain Vakio. Tee valintasi.
B. Murtokulma – Voit määrittää murtokulman tarvittaessa syöttämällä luvun ruutuun.
C. Nurkkaratkaisu tyyppi – Tässä osiossa voit tehdä muutoksia Halkaisijan mitta ja etäisyys seuraavaan kohteeseen, Viistous ja Täytteen mitat.
D. Täytteen ominaisuudet – muuta materiaalityyppiä sivujen, rungon tai oven mukaiseksi.
E. Valinnat – Voit valita työpöytäkannen nurkasta tai jos siinä on sisäseinä.
F. Koodit/Yhdistelmät – tässä voit valita koodin täytteille tai klikkaa Ei mitään.
-
Kun olet tehnyt valinnat Nurkkaratkaisu -ikkunassa, klikkaa OK vahvistaaksesi.

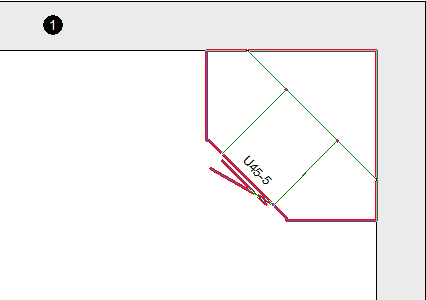

Alla olevissa esimerkeissä näet kohteen ja sen ympärillä olevat täytteet ja siihen luotu työpöytäkansi.
