Tarkista, onko suunnitelmassasi törmäyksiä. Voit tarkistaa suunnitelmasi törmäykset katsomalla sijoitettuja kohteita Pohjapiirustus ikkunassa kohteiden piirtäminen tilassa.
Kohteissa tulee olla puhtaat, katkeamattomat viivat, kun ne asetetaan oikein vierekkäin. Jos ne ovat törmänneet, kohteissa on katkoviivat, joissa kohteet ovat törmänneet toisiinsa.

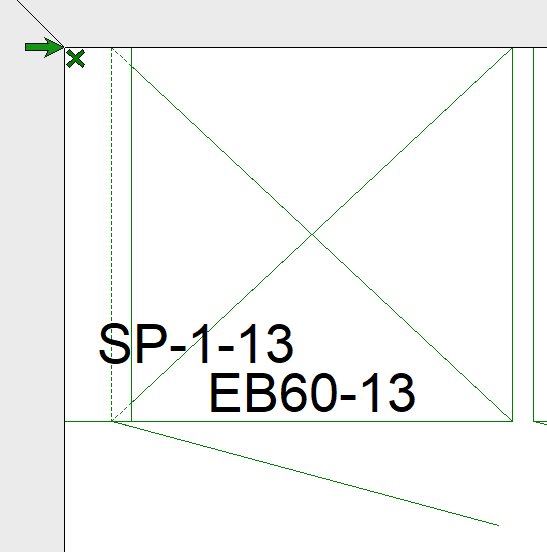

Tässä esimerkissä kohde on törmännyt vasemmalla olevaan täytteeseen.
- Siirrä kohdetta klikkaamalla sitä.

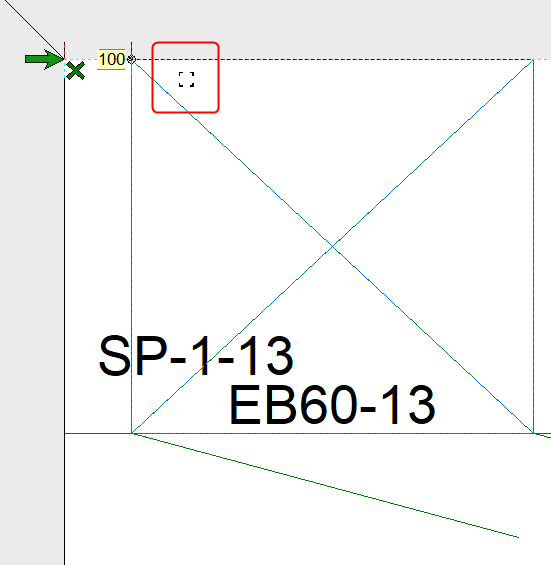

- Klikkaa ja pidä kohteen kulmaa täytteen vieressä ja liikuta sitä täytteen viereen. Kursorisi näkyy napsautuspisteen symbolina:
Tämä osoittaa, että voit vapauttaa hiiren painikkeen.
Suunnitelmassa näkyy nyt yksi puhdas viiva, ja sokkelin pitäisi palata.
Jos näin ei ole, kokeile ottaa sokkeli yksikkökohtaisesti käyttöön manuaalisesti:
- Klikkaa kohdetta hiiren oikealla painikkeella ja valitse Ominaisuudet luettelon lopussa.
- Etsi Sokkeli oikeassa reunassa olevasta luettelosta ja klikkaa sitä.
- Käytä ikkunan alareunassa olevaa pudotusvalikkoa ja muuta vaihtoehdoksi Päällä.
