Työpöytäkansi leikkaantuu automaattisesti työpöytäkantta leikkaavan kohteen ympärille. Esimerkiksi leikkaaminen tapahtuu automaattisesti pesualtaan ympärillä.
Kun tiedät tämän, voit tehdä leikkauksia sijoittamalla kohteen käytettäväksi mallina leikkauksessa ja sitten poistamalla kohteen sen jälkeen kun työpöytäkansi piirretään/luodaan.
Kohteen sijoittaminen
-
Valitse Kohteiden piirtäminen tila työkaluriviltä.
-
Klikkaa Vakiotuotteet painiketta oikealla puolella.
-

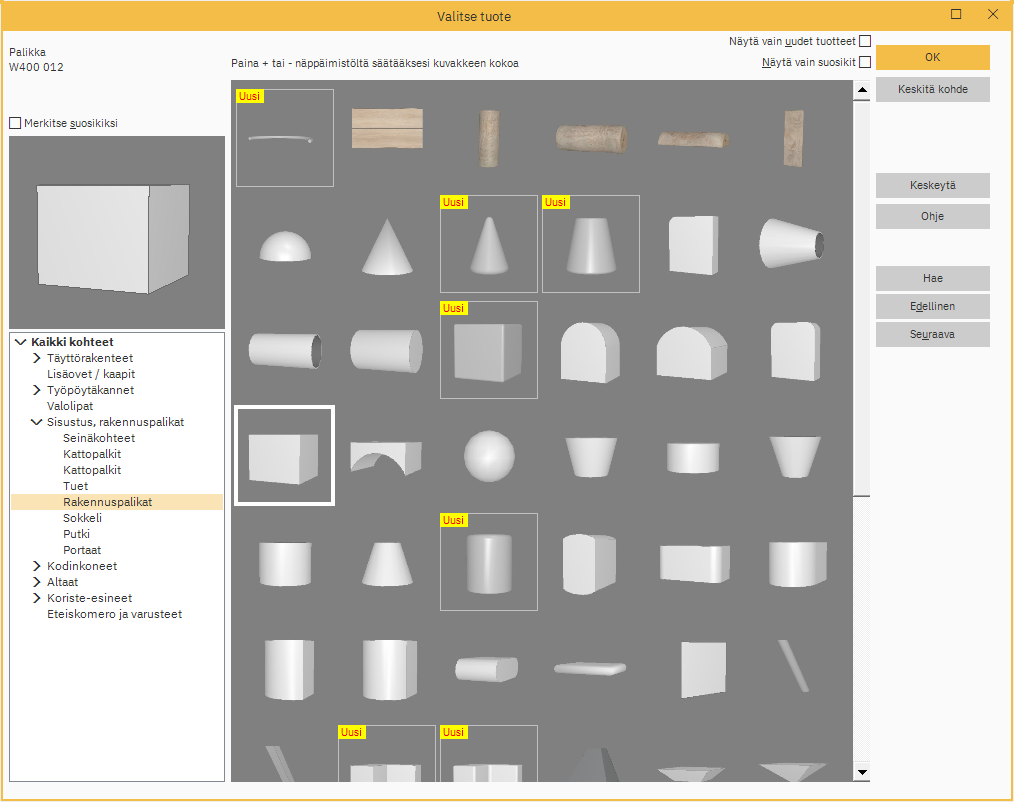

Valitse kohde ikkunassa, klikkaa Sisustus, rakennuspalikat edessä olevaa nuolta.
-
Valitse Rakennuspalikat.
-
Valitse rakennuspalikka ja klikkaa OK.
-
Valitse korkeussijoitus ikkunassa, valitse Muu ja valitse Korkeustyyppi pudotusvalikosta Työpöytäkansi.
Tämä asettaa kohteen valmiiksi risteämään työtason kanssa. Toista edelliset vaiheet, jos tarvitaan lisää leikkauksia.
Voit säätää rakennuspalikoiden parametreja tarpeen mukaan valitsemalla kohteen ja kaksoisklikkaamalla sitä.
Työpöytäkannen luominen tai piirtäminen
-
Valitse Työpöytäkansipiirustus tila työkaluriviltä.
-
Piirrä työpöytäkansi rakennuspalikoiden ympärille klikkaamalla Piirrä/muokkaa muotoa työkaluriviltä.
-
Klikkaa Piirrä suorakulmio kynää työkaluriviltä Piirrä muokkaa muotoa -kohdan oikealla puolella.
-

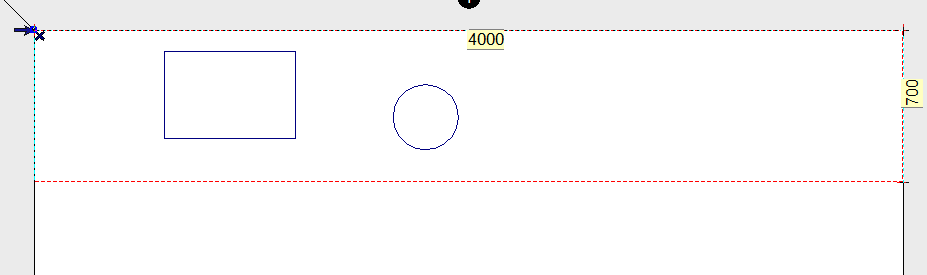

Klikkaa kerran suunnitelmassa, jossa työpöytäkannen aloituskulma on, ja sitten klikkaa ja vedä suorakulmio tulevan työpöytäkannen koon mukaisesti vastakkaiseen kulmaan.
Huomautus: Jos haluat siirtää kynää pienemmillä mitoilla samalla kun vedät sitä, pidä Ctrl näppäintä painettuna näppäimistölläsi.
-
Klikkaa OK Valitse korkeussijoitus ikkunassa.
-
Klikkaa OK Kohdeparametrit ikkunassa.
- Klikkaa Ohita Valitse tuote ikkunassa.
-
Sinua pyydetään vahvistamaan törmäävät kohteet, joita leikataan. Klikkaa Kyllä.
-

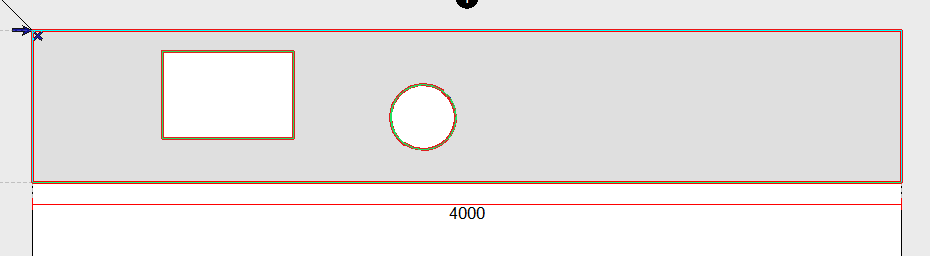

Työpöytäkansi on nyt leikkaantunut kohteiden ympäriltä. Palaa takaisin Kohteiden piirtäminen tilaan ja poista kohteet tarpeen mukaan.
