Kun työpöytäkannet eivät ole sijoitettu tai ne eivät näy, se johtuu yleensä törmäyksestä. Voit tarkistaa suunnitelmasi törmäykset tarkistelemalla sijoittamiasi kohteita Pohjapiirustus ikkunassa kohteiden piirtäminen tilassa:
- Klikkaa Kohteiden piirtäminen tilaa
- Pohjapiirustuksessa kohteet ja täytteet tulisi olla puhtaat, katkeamattomat viivat, kun ne asetetaan oikein vierekkäin. Jos ne ovat törmänneet, kohteissa on katkoviivat, joissa kohteet ovat törmänneet toisiinsa.

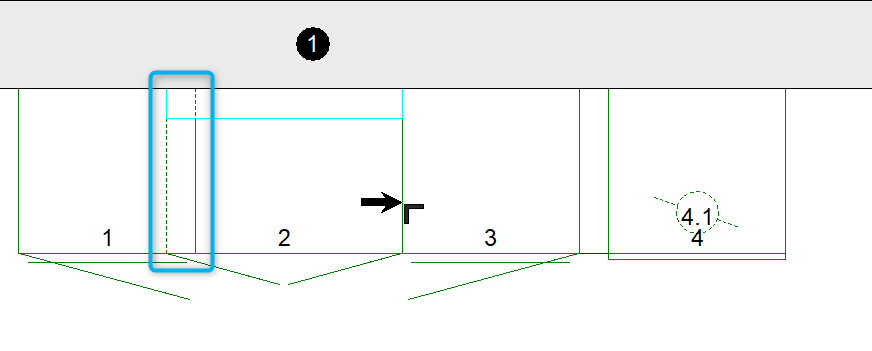

Kohteiden 1 ja 2 törmäys näytetään katkoviivalla: -
Jos näin on, siirrä kohdetta tai täytettä klikkaamalla sitä, sitten klikkaa pidä kohteen kulmaa sen kohteen vieressä.

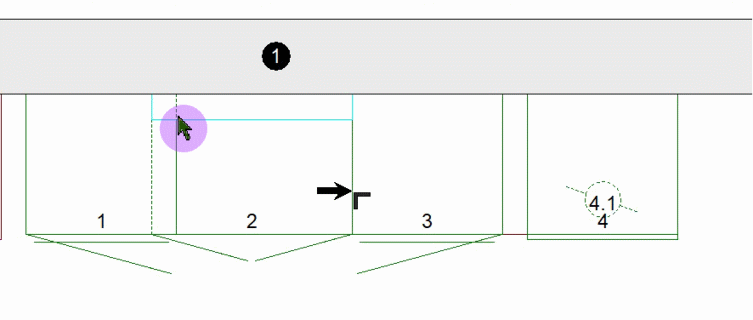

- Vedä tätä kulman magneettipistettä kiinnittääksesi sen viereiseen kohteeseen tai täytteeseen:
- Toista kohdat 3. ja 4. kaikille kohteille, joissa on katkoviiva.
-
Jos työpöytäkansi ei ole ilmestynyt uudelleen, siirry Työpöytäkansipiirustus tilaan.
- Klikkaa Työpöytäkansi valikkoriviltä ja valitse Luo uudelleen piirustuksesta. Tämä poistaa kaikki työpöytäkansiesi muokkaukset.
