Winnerissä on mahdollista näyttää naamakuvassa näkyvien kohteiden sisäosa symbolit. Joissakin mallistoissa voit myös avata kaapin näyttääksesi sisällön, tämä näkyy perspektiivissä ja naamakuvassa.

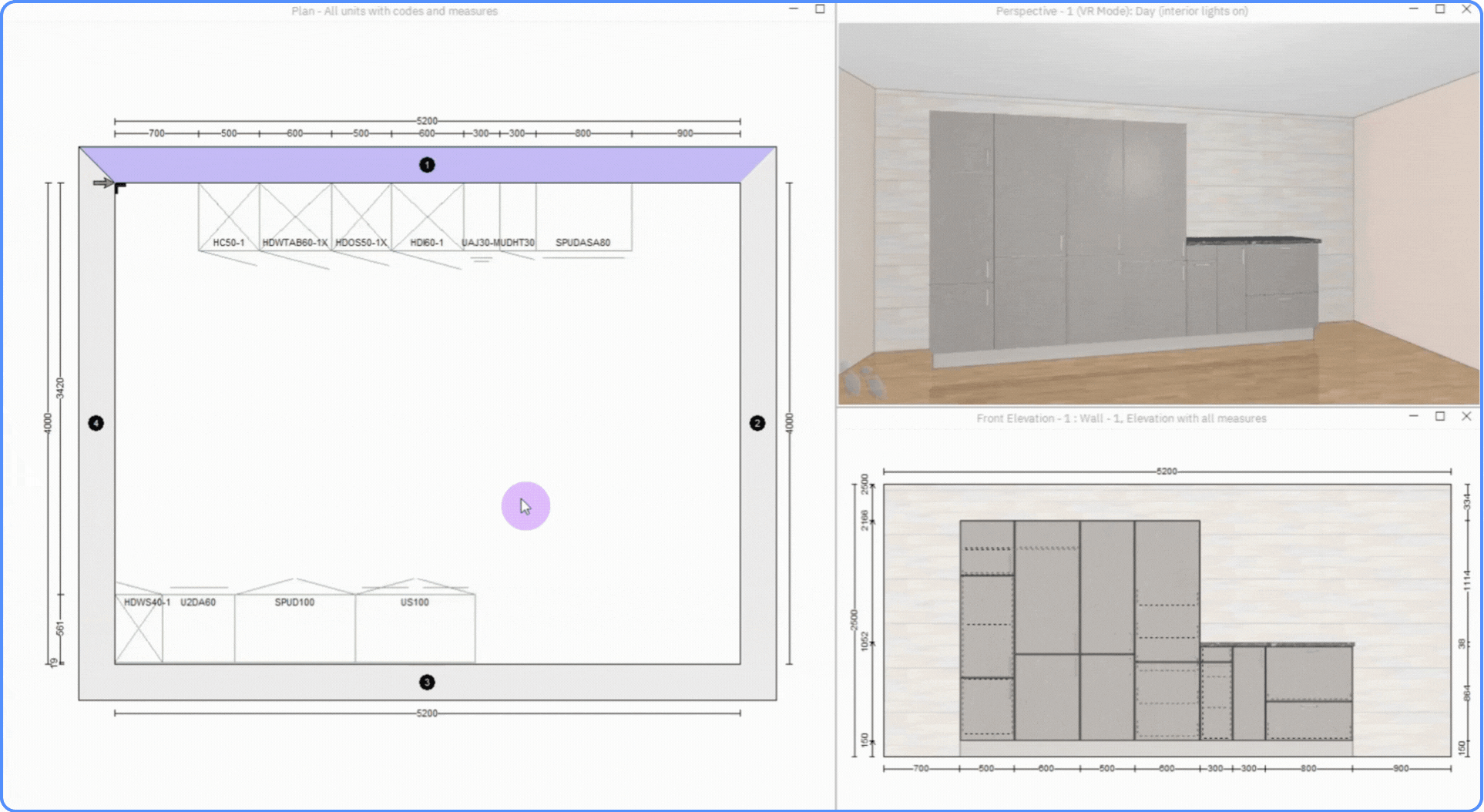

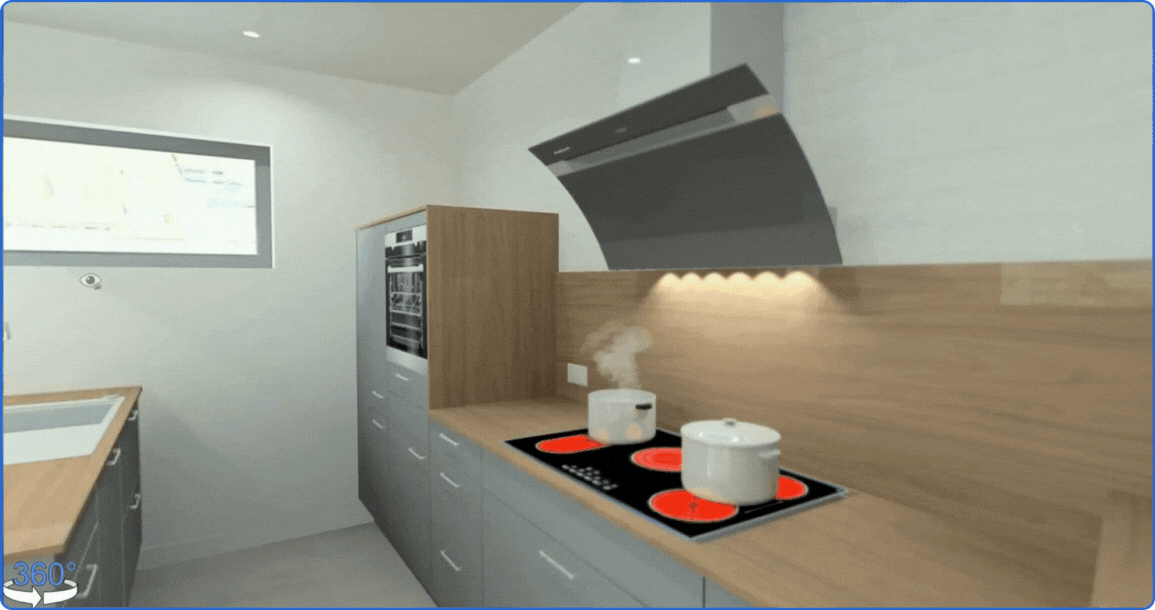

Kuinka näyttää avoimet kaapit perspektiivissä ja naamakuvassa
Huomautus: Tämä ominaisuus on mallistokohtainen.
- Valitse kaappi tai useita kaappeja
- Klikkaa hiiren oikealla painikkeella ja valitse Avaa kaappi.
TAI

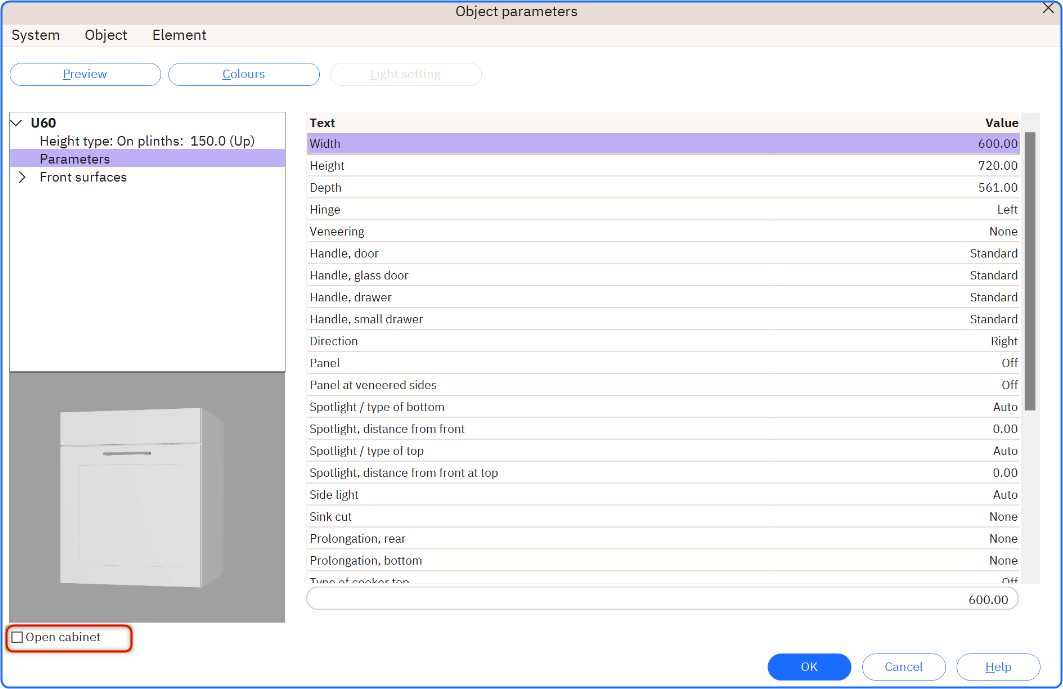

- Jos haluat avata yhden kaapin, kaksoisklikkaa sitä ja Kohdeparametrit ikkunassa valitse valintaruutu Avaa kaappi.
TAI
- Jos haluat avata kaikki piirustuksen kaapit, klikkaa pohjapiirustuksessa ja valitse valikkopalkista Vaihtoehto Avaa kaikki kaapit.
-
Sulkeaksesi ne, valitse kaapit uudelleen ja klikkaa hiiren oikealla painikkeella ja klikkaa Avaa kaappi uudelleen.

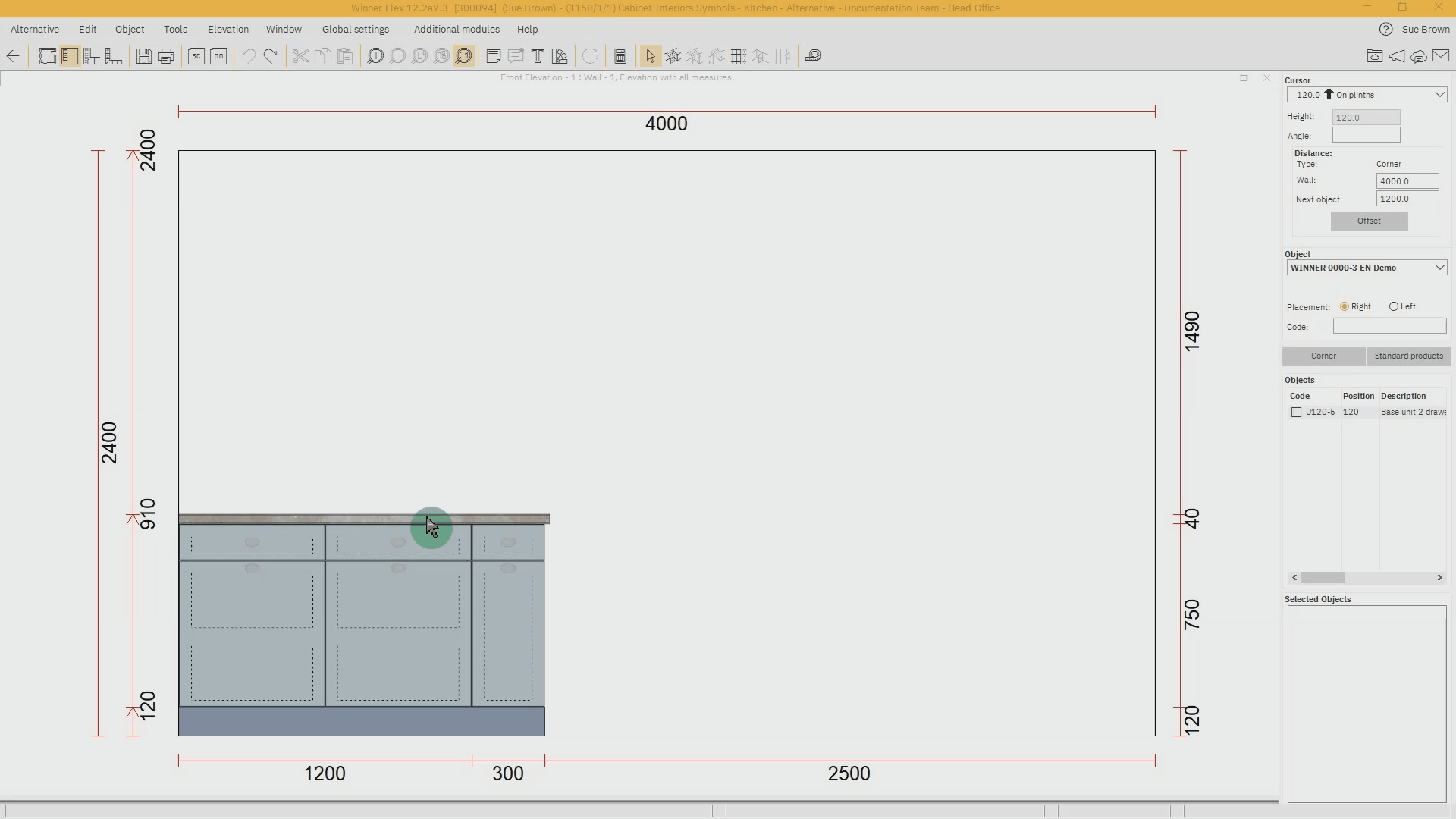

Symbolien näyttäminen naamakuvassa
- Klikkaa Yleiset asetukset valikkorivillä.
- Valitse Systeemiasetukset Piirustus -välilehti.
-
Naamakuva osiossa valitse ruutu *Automaattinen lisäsymboli.
- Klikkaa OK.
- Kaapin sisäsymbolit tulevat näkyviin Naamakuva ikkunassa. Alla olevassa esimerkissä näkyy sisäiset laatikot ja sisäinen ulos vedettävä roskakori.

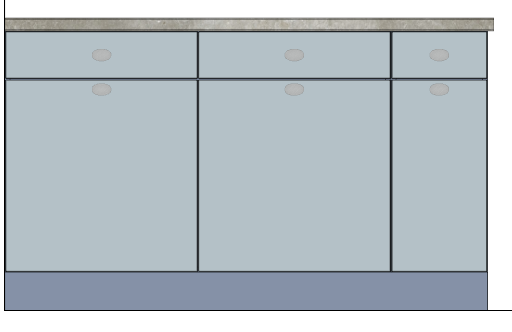

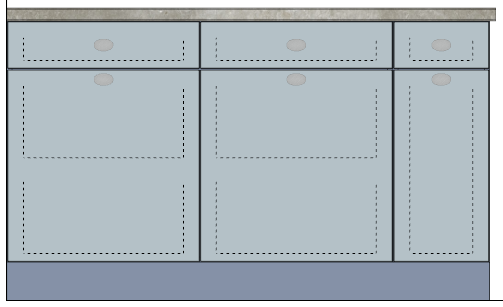

| Normaali naamakuva näkymä | Valittuna Automaattiset lisäsymbolit näyttäen 2 laatikkoa ja 1 ulosvedettävä roskakori |
Naamakuvassa näkyvien symbolien muuttaminen
Kun olet näyttänyt symbolit, voit muuttaa lisäsymboleja, esimerkiksi valitsemalla 3 laatikkoa 2:n sijaan:
- Kaksoisklikkaa kohdetta tai klikkaa sitä hiiren oikealla painikkeella ja valitse Ominaisuudet.
- Valitse Etuosien pinnat ja valitse Etuosa missä muutos tehdään esim Ovi.
- Valitse Parametrit.
- Valitse oikealla olevasta parametriluettelosta Lisäsymboli naamakuvassa.
- Valitse luettelon alareunassa olevasta pudotusvalikosta haluamasi yhdistelmä. Esimerkissämme 3 laatikkoa.
- Klikkaa OK.

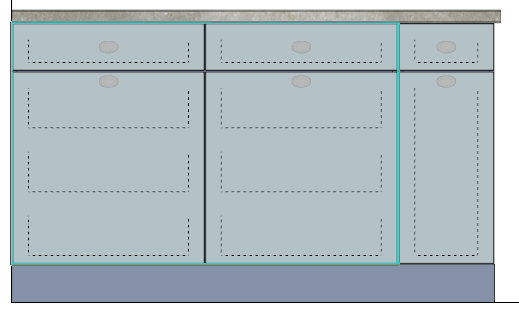

| Näkymä symboleilla muutettuna 3 laatikkoon |
|
|
