Este artículo ofrece orientación sobre cómo colocar un fregadero Belfast (o fregadero Butler) en el plano.
Las medidas del fregadero Belfast utilizado de los productos estándar en este ejemplo son:
- Altura: 260 mm
- Profundidad: 800 mm
- Ancho: 560 mm
Preparar el mueble base
Dependiendo del catálogo utilizado, puede haber un mueble lista para estar debajo de su fregadero Belfast. En nuestro ejemplo, prepararemos uno propio a partir del catálogo Winner Demo:
- En su Alternativa, coloque sus muebles y el mueble base que pretende tener para su base de fregadero Belfast. En este ejemplo, se utiliza UTD80-5.
- Haga doble clic en UTD80-5 para ir a la ventana Parámetros de objeto.
- Haga clic en Parámetros.
- La altura debe tener en cuenta la altura del fregadero y el grosor de la encimera.
Seleccione Altura.
En el campo de texto de la parte inferior, reduce la altura del mueble en 300 - Esta cifra es la altura del fregadero Belfast más el grosor de la encimera.
En este caso, podemos ingresar 750-300 y Winner calculará esto en 450. - Todavía en parámetros, seleccione Encimera. En el menú desplegable de la parte inferior, configúralo en NO.
- Haga clic en OK.

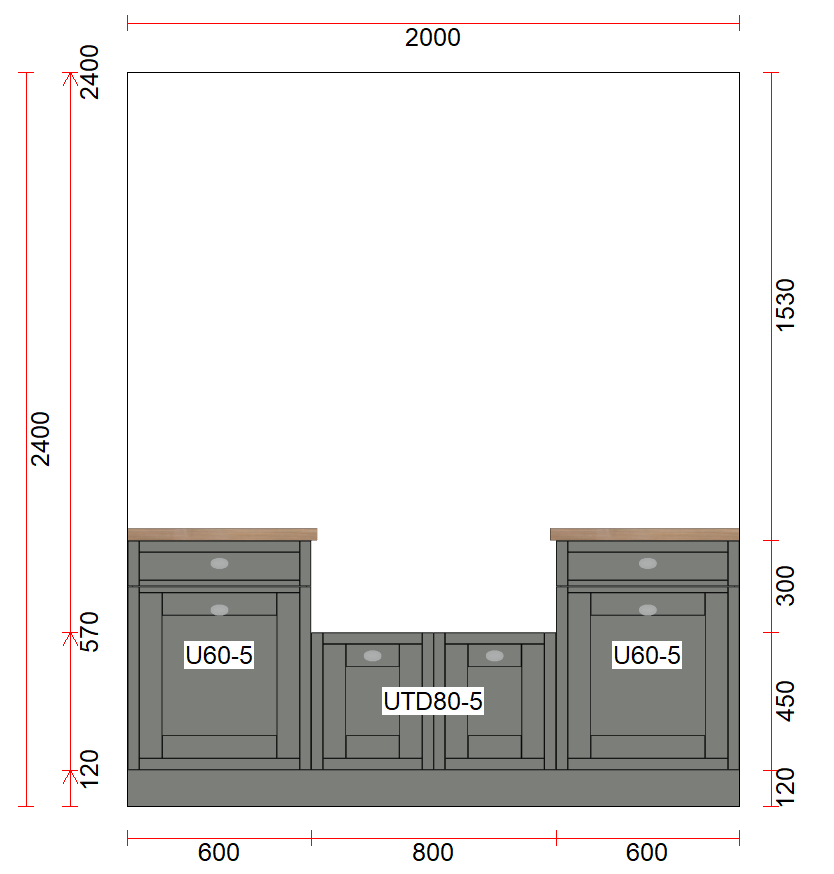

En la ventana Alzado, puede ver el espacio ahora listo para el fregadero de Belfast.
Dibuja el revestimiento para la parte posterior del fregadero Belfast.
La encimera deberá colocarse detrás del fregadero Belfast. Dibujando un revestimeinto lo suficientemente ancho en la parte posterior del mueble y al ras para cada lado, se colocará automáticamente una encimera encima.
- En la ventana Plano, asegúrese de que el mueble UTD80-5 esté visible. Es recomendable hacer zoom en el mueble.
- Clickea en elicono Diseño libre de revestimiento en la barra de herramientas.
- Selecciona el icono Diseñar rectángulo en la barra de herramientas.

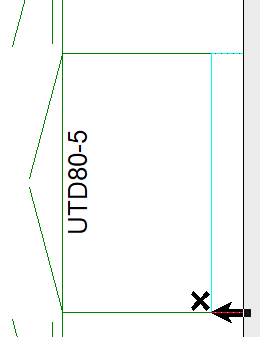

- Click izquierdo en la esquina posterior izquierda de UTD80-5 para comenzar a dibujar el revestimiento.
- Ahora haga clic con el botón izquierdo y mantenga presionado en la esquina posterior derecha de UTD80-5.

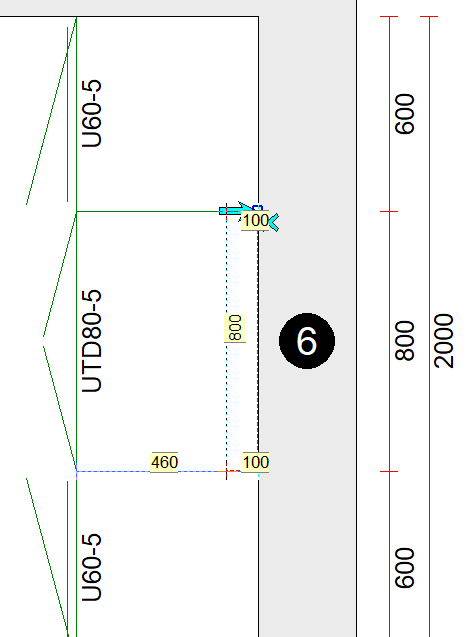

- Mientras mantiene presionado el botón izquierdo del mouse, arrastre a lo largo del lado derecho de la unidad hasta el ancho requerido. En este caso, lo configuraremos a 100 mm.
Cuando tenga el tamaño correcto, suelte el botón del mouse. - En la ventana Establecer posición de altura, seleccione del menú desplegable Debajo de encimera.
- Si le pregunta si desea cortar la parte de intersección, haga clic en No.
- En la ventana Seleccionar producto, elija una referencia de código y presione Ok, o haga clic Omitir.
- En la ventana de propiedades del objeto, ingrese la altura del revestimiento en este ejemplo 300 y haga clic OK.
Coloque el fregadero Belfast
Los fregaderos Belfast se pueden colocar con el escurridor en la parte trasera o lateral. En este ejemplo, el fregadero se colocará con el escurridor hacia el lado derecho.
- En la ventana Plano, mueva el cursor al lado derecho del mueble al lado del revestimiento y asegúrese de que el cursor esté apuntando hacia el lado contrario de éste:
- Haga clic para resaltar el mueble en la que se colocará el fregadero.
- Haga clic en el botón Productos estándar en el lado derecho de la pantalla.
- En la ventana Seleccionar objeto, haga clic en el desplegable Fregaderos y seleccione con un fregadero.
En este ejemplo, el producto estándar de estilo Belfast usado es W320 215.
- Seleccione el fregadero y haga clic en OK.
- Se le pedirá que seleccione un código para el fregadero. En este ejemplo, haga clic en Omitir.
- En la posición Establecer altura, seleccione Otro y seleccione Sobre objeto seleccionado en el menú desplegable Tipos de altura. Hacer clic OK.
- En la ventana Establecer parámetros, ingrese las medidas del fregadero Belfast:
Anchura: 560
Altura: 260
Profundidad: 800
Haga clic en OK. - En la ventana Seleccionar dibujo, se le pide que seleccione un grifo. Como esto se colocará en el revestimiento, haga clic en Omitir.
El fregadero ahora se colocará encima del mueble.
Coloque el grifo
- Haga clic para resaltar el revestimiento detrás del fregadero.
- Pulsa Productos estándar.
- Clickea en el desplegable l Fregaderos y seleccione Grifos.
- Seleccione su grifo y haga clic en el botón Centrar objeto.
- En la pantalla de selección de código, elija un código o haga clic en Omitir.
- En la ventana Establecer posición de altura, seleccione Sobre encimera (arriba).
- Ajuste los parámetros según sea necesario y presione OK.
- Haz clic izquierdo y mantén presionado en el toque y arrastre según sea necesario a la posición necesaria. Sostener tecla Control mientras arrastra para pequeños desplazamientos. Suelta el botón del ratón cuando esté colocado.
