Dibujar una encimera redonda/circular
- En modo mobilirio, haga clic en el PLANO, Selecciona el icono Diseñar/alterar encimera.
- Dibuja una línea de la longitud del diámetro del círculo.

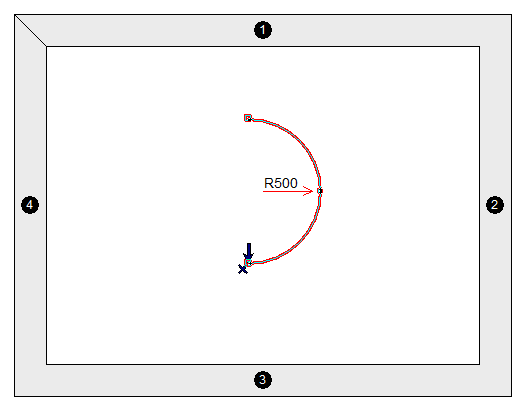

- Mientras la línea está resaltada, presione A en el teclado o botón derecho del ratón y seleccione Cambiar entre línea recta/arco.

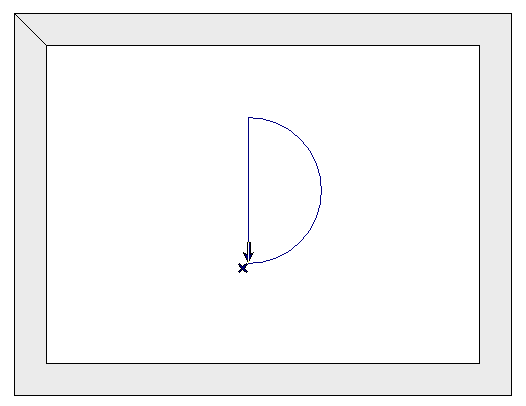

- Dibuje la segunda línea para cerrar la forma donde comenzó la primera línea y establezca la posición de altura y las propiedades del objeto.
Nota: No codifique una encimera en modo Mobiliario, así que seleccione Omitir cuando se le pide que seleccione el código.
Ahora tendrá una forma de encimera de medio círculo. - Seleccione el icono Diseñar/alterar encimera otra vez.
- Selecciona el cursor negro del ratón (herramienta Seleccionar).
- Haga clic en la línea recta/el borde de la encimera para resaltar la línea.

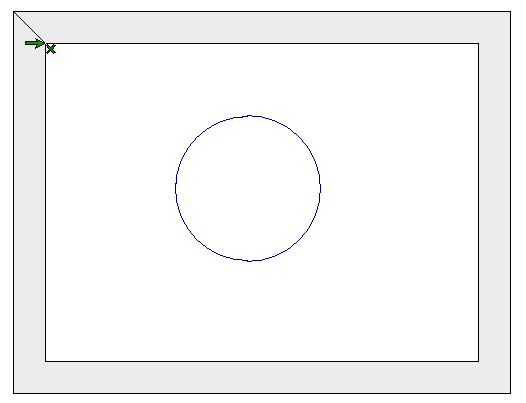

- Presiona A en el teclado o botón derecho del ratón y seleccione cambiar entre línea recta/arco. Esto arqueará la línea en una forma de círculo completo.
- Selecciona el cursor de ratón blanco icono para salir del modo de diseño libre.

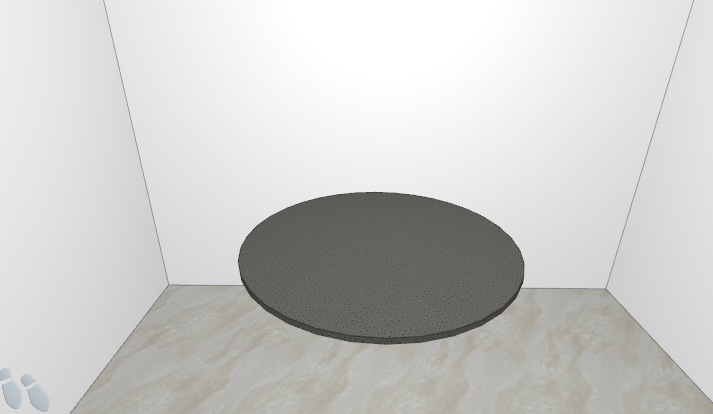

La encimera de forma redonda/circular está completa.
Dibujar una encimera ovalada
- En modo mobiliario, sobre el PLANO, Selecciona el icono Diseñar/alterar encimera.
- Seleccione el lápiz del rectángulo de dibujo a la derecha de este icono.

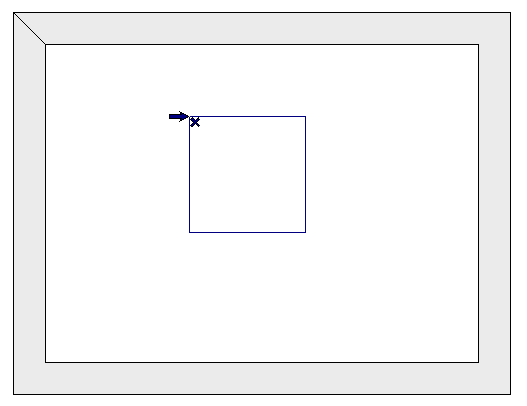

- Dibuja un cuadrado con longitudes de línea del diámetro del óvalo. Esto también puede ser una forma de rectángulo. Para dibujar el rectángulo, haga clic con el botón izquierdo y suelte el botón del mouse para establecer el punto de inicio de la forma, luego haga clic con el botón izquierdo nuevamente y arrastre la forma al tamaño requerido.
Nota: para aumentar/disminuir el tamaño de la forma en incrementos más pequeños, mantenga presionada la tecla CTRL en su teclado mientras arrastra la forma. - Establezca la posición de altura y los parámetros del objeto.
Nota: No codifique una encimera en modo Mobiliario, así que seleccione Omitir cuando se le pide que seleccione el código.
Ahora tendrá una forma de encimera cuadrada. - Seleccione el icono diseñar/alterar encimera de nuevo.
- Seleccione el cursor negro del mouse (herramienta Seleccionar).
- Seleccione la línea / borde en un lado del cuadrado para resaltarlo.

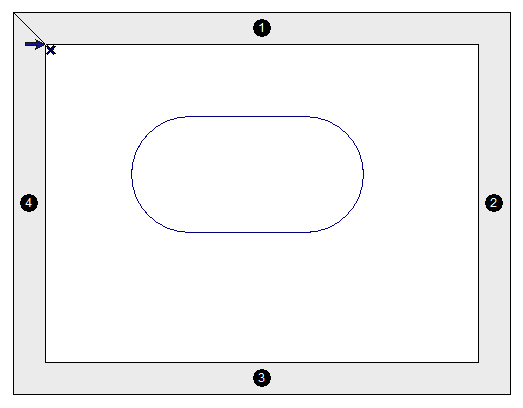

- Presiona A en el teclado o botón derecho del ratón y seleccione Cambiar entre línea recta/arco.
- Seleccione la línea/el borde del otro lado del cuadrado para resaltarlo.
- Presiona A en el teclado o botón derecho del ratón y seleccione Cambiar entre línea recta/arco.
- Selecciona el cursor de ratón blanco icono para salir del modo de diseño libre.

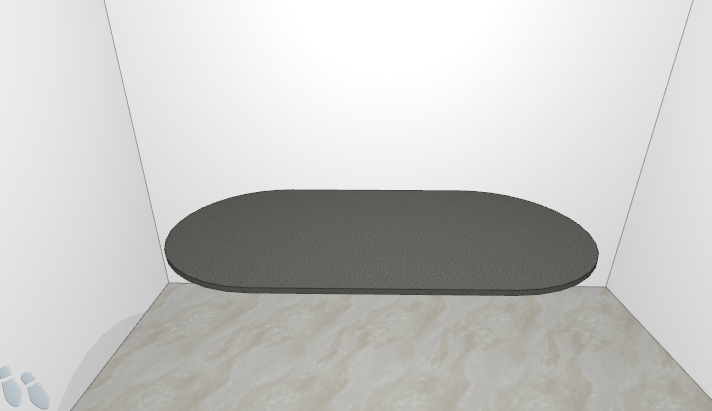

La forma ovalada de la encimera ya está completa
Nota: Se pueden seguir los mismos pasos para dibujar revestimientos o panel de cobertura, seleccionando los iconos Diseño libre de revestimiento o Diseñar/alterar panel de cobertura:
o
