Se puede crear un corte en un revestimiento cuando dibuja un revestimiento y se cruza con un objeto existente, como un bloque de construcción de Productos estándar.
- Primero coloque o cree un objeto que actuará como la forma de corte para su revestimiento.
Asegúrese de que este objeto esté colocado en la misma posición en la que pretende dibujar el revestimiento.

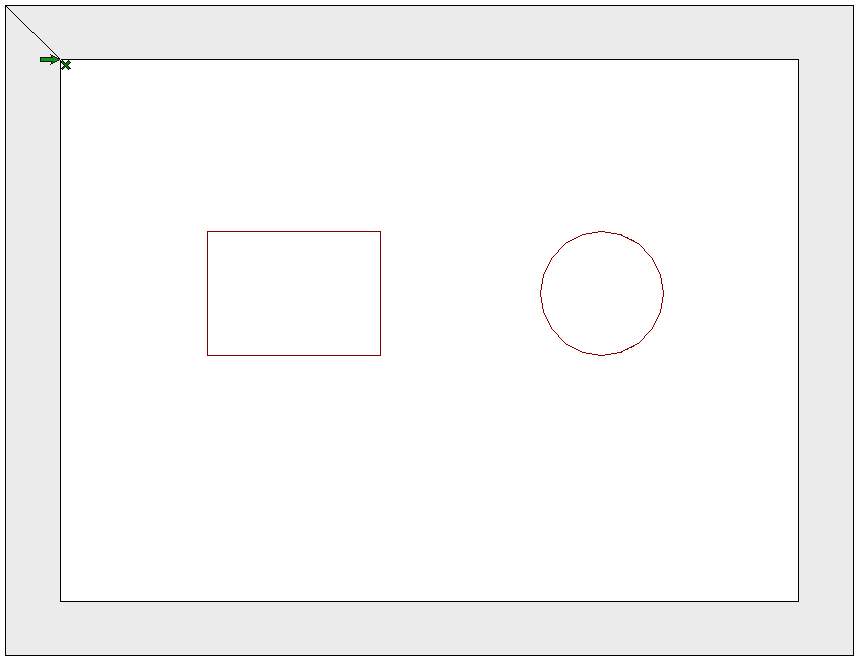

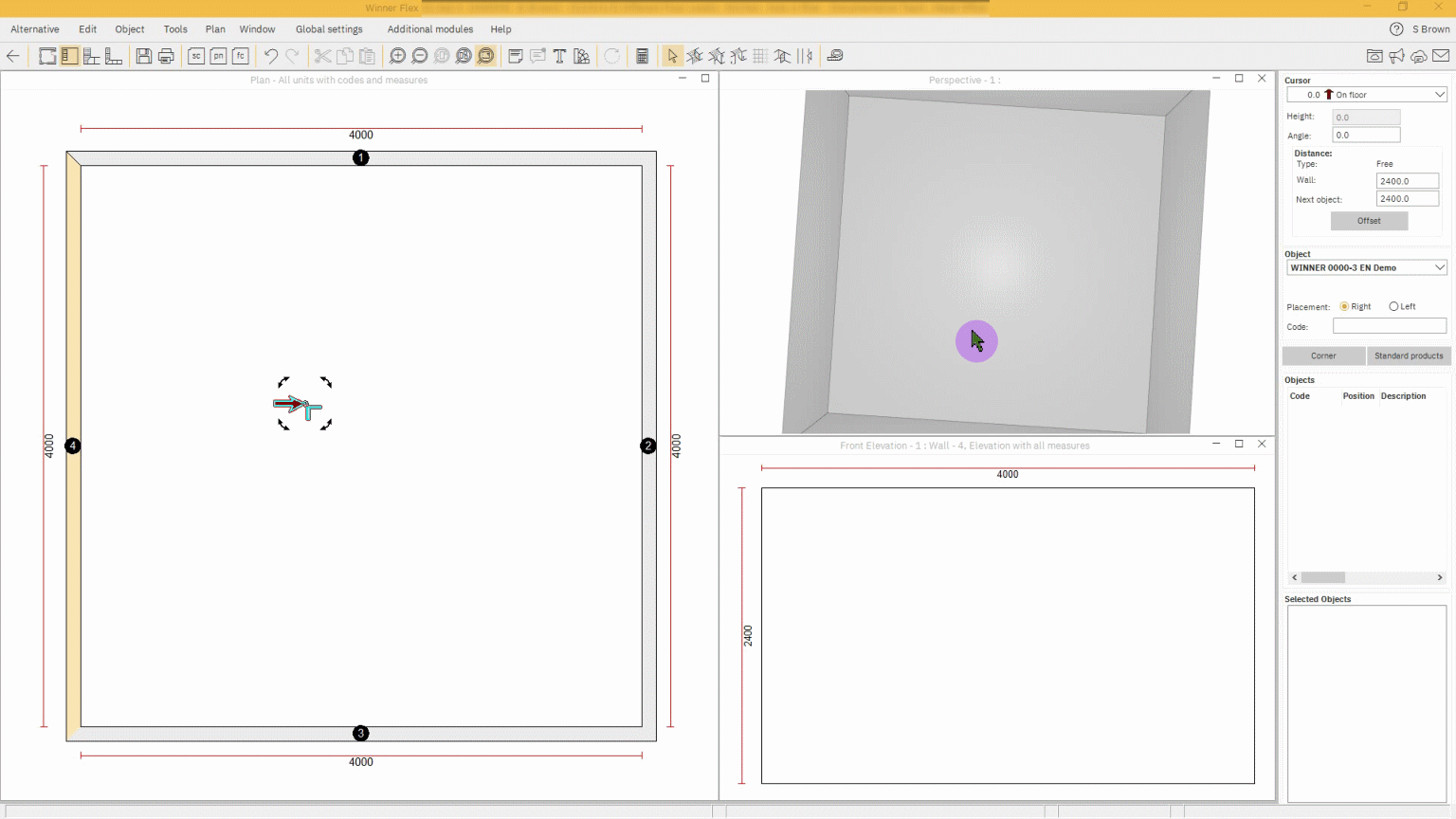

En este ejemplo, usaremos un rectángulo y un cilindro como formas de corte: - Seleccione Icono de diseño libre de revestimiento y dibuje la forma de revestimiento alrededor del objeto que se está utilizando para el recorte. El revestimiento debe colocarse y superponerse con la forma de corte donde desea que esté el recorte. En este ejemplo, estamos creando un agujero rectangular en el revestimiento izquierdo y un agujero circular en el relleno derecho.
Cuando termine de dibujar el revestimiento, recibirá un mensaje que El nuevo objeto se cruza con otros objetos. Hacer clic Sí continuar.
Nota: asegúrese de que el objeto sea más alto que la altura del revestimiento o no cortará la forma.

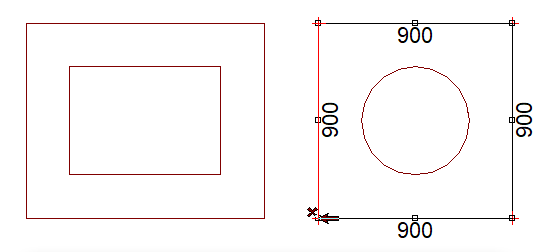

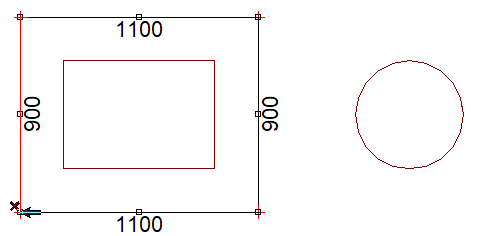

Vea a continuación ejemplos de revestimiento que se dibujan alrededor de los objetos recortados:

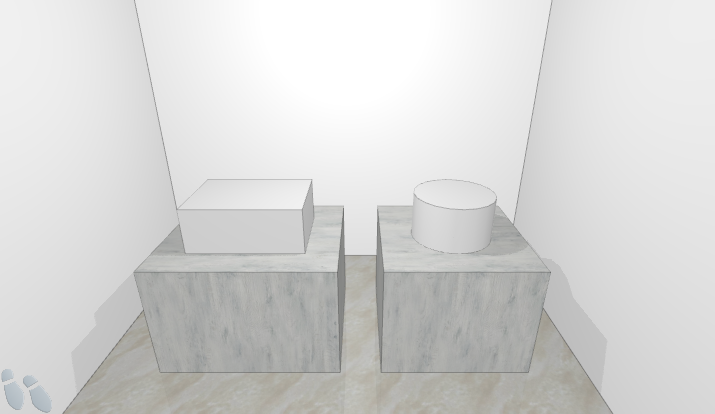

Ejemplo de los revestimiento que rodean los objetos: -
Seleccione y Eliminar los objetos de intersección que usó para cortar el revestimiento.

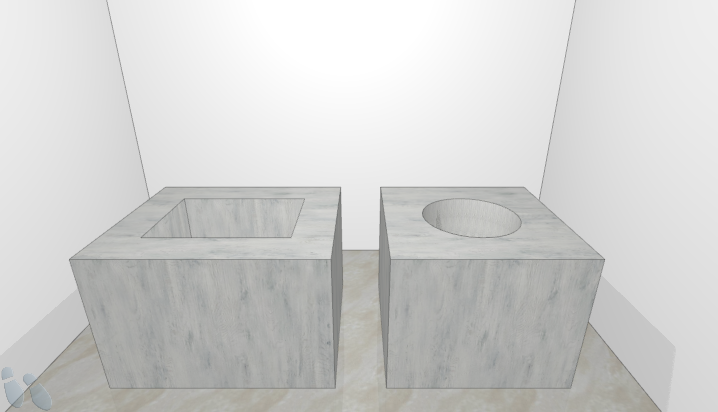

Los recortes en los revestimiento ahora serán visibles:

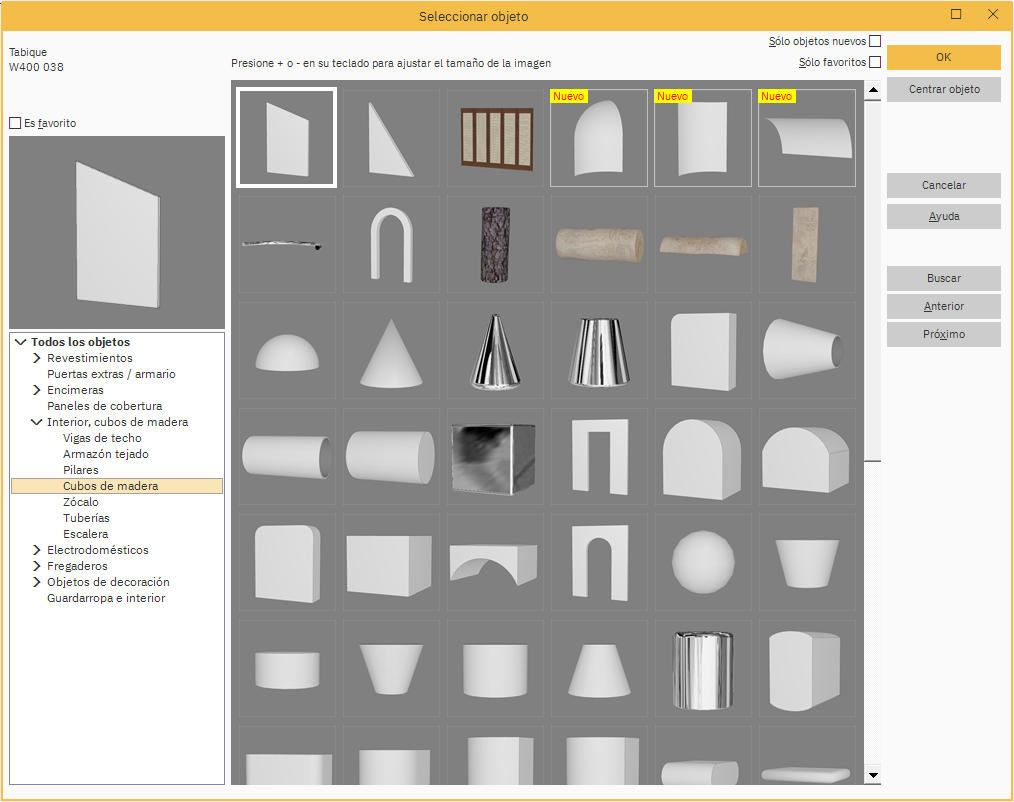

Consejo: Hay muchos objetos con diferentes formas en Productos estándar – Interior, sección Bloques de construcción. Cualquiera de estos se puede utilizar como plantilla de corte.
