Puede crear una curva en su encimera dibujada tanto en modo de mobiliario y Modo esquema de encimera . Cuando dibuja o edita la encimera, puede hacer clic en el punto de la esquina y luego usar la herramienta Redonder/cortar esquina. Realiza los siguientes pasos:
En modo Mobiliario
- En su alternativa, haga clic en elicono Modo mobiliario en la barra de herramientas.
- Clickea en el icono Diseñar/alterar encimera en la barra de herramientas.
- Clickea en el icono Herramienta de selección que aparecerá a la derecha en la barra de herramientas.

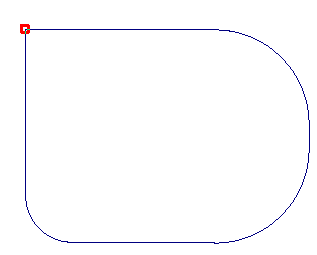

- En tu plano, selecciona la esquina o la encimera que quieras redondear. Si no se ha acercado a la encimera, es posible que necesite varios intentos para hacer clic en la esquina exacta. Sabrá que ha seleccionado el punto correcto si el punto resaltado se ve así:
- Clickea en el icono Redondear o cortar esquina entre las lineas marcadas en la barra de herramientas.
- En la ventana redondear/cortar esquina, seleccione Arco. Entra tu Radio y haga clic OK.
Nota: La curva se puede ajustar más tarde si es necesario, seleccionando la curva con la flecha negra (Herramienta de selección), haciendo clic derecho y seleccionando Propiedades.
- Una vez que haya terminado de redondear las esquinas, haga clic en la flecha blanca para cerrar la función.
En modo esquema Encimera
- En su alternativa, haga clic en el icono Modo esquema de encimeras en la barra de herramientas.
- En la ventana del plano Encimera, haz clic en la esquina que quieras redondear.
- Clickea en el icono Redondear o cortar esquina entre las lineas marcadas en la barra de herramientas.
- En la ventana redondear/cortar esquina, seleccione Arco. Entra tu Radio y haga clic OK.
- Una vez que haya terminado de redondear las esquinas, haga clic en la flecha blanca para cerrar la función.
Si la esquina es pequeña o difícil de hacer clic para resaltarla, haga clic y arrastre el cursor sobre la esquina que resaltará la esquina:
