Se pueden crear carcasas para alacenas, armarios altos, objetos y electrodomésticos como congeladores o frigoríficos en Winner usando la herramienta Diseño libre de revestimientos. Es una buena forma de completar el diseño de una cocina y darle coherencia.
En Modo mobiliario, en la vista Plano
-
Selecciona el icono de la barra de herramientas: Diseño libre de revestimientos:
-

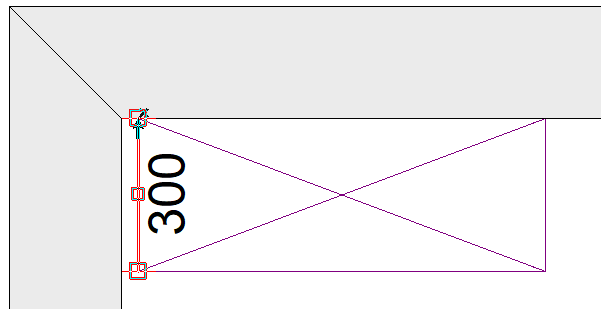

Dibuje la primera línea desde la esquina delantera hasta la esquina trasera del mueble:
-
Complete el revestimiento seleccionando el icono Completar el objeto indicando el espesor:
-
En la ventana Completar: indicar espesor, escriba la Profundidad del relleno (espesor).
- Selecciona la dirección ya sea hacia la izquierda/en sentido contrario a las agujas del reloj o hacia la derecha/en el sentido de las agujas del reloj (según la dirección en la que se encuentre el cursor) y haga clic en OK.
- Seleccione la posición de altura y, si es necesario, elija un código para el panel de relleno o haga clic en Omitir.
- Establezca la altura adecuada del revestimiento en la ventana de Objeto-propiedades y haga clic en OK.
-
Actualizar la información de Modelo/Detalles de precio si es necesario y haga clic OK.
-

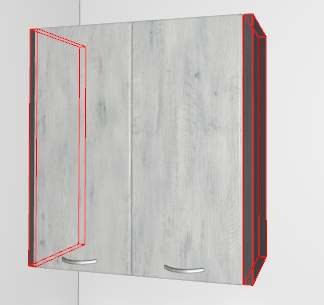

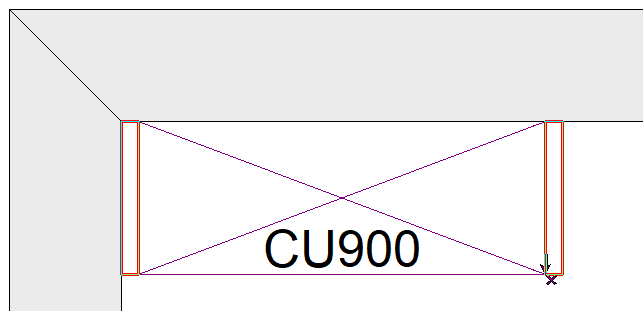

Copie el revestimiento al otro lado del armario:
-
Para agregar un panel en la parte superior, seleccione el icono Diseño libre de revestimientos:
- Utilizando la Herramienta Diseñar rectángulo, dibuje el revestimiento para cubrir la superficie superior, incluidos los revestimientos laterales.
- Seleccione la posición de altura y, si es necesario, elija un código para el revesetimiento, o haga clic en Omitir.
- Establezca la altura adecuada del revestimiento en los parámetros del objeto y haga clic en OK.
-

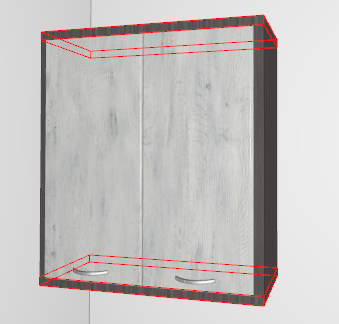

Si es necesario, copie el revestimiento superior y péguelo debajo del objeto para completar el cuadro:
Nota: Deje un espacio /hueco al lado y encima de los electrodomésticos para colocar la carcasa más tarde.

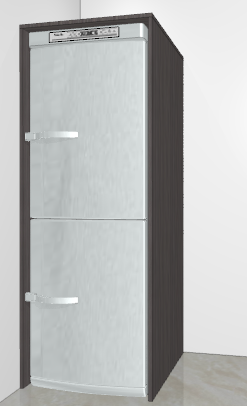

Ejemplo del mismo proceso seguido para crear una caja alrededor de un objeto electrodoméstico colocado directamente en el suelo:
