Puede utilizar el diseño libre de revestimiento en la vista en planta para crear un panel posterior o dibujar un relleno para un espacio entre una serie de gabinetes. El siguiente ejemplo muestra un panel posterior que se agrega a un diseño.
-
En modo Mobiliario, en el Plano, seleccione el icono Diseño libre de revestimiento
-

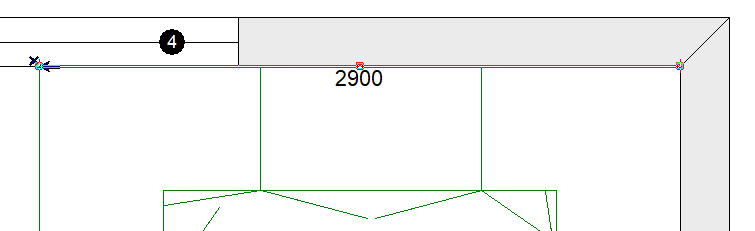

Dibuje una línea en el borde posterior donde desea agregar el panel posterior
-
Complete el relleno seleccionando el iconoCierra la figura con el grosor indicado
-
En la ventana Completar: indicar espesor, ingresar en Profundidad del relleno, el grosor del panel posterior, seleccione la dirección (según la dirección en la que dibujó la primera línea y en relación con el cursor) haga clic en OK.
- Seleccione la posición de altura y, si es necesario, elija un código para el panel posterior.
- Establezca la altura adecuada del panel posterior en los parámetros del objeto y haga clic en OK.
-
Actualizar el modelo/información de precio según sea necesario y haga clic OK.
-
El panel posterior ahora está creado y se puede mover en la vista del plano como se desee.
