Una encimera cortará automáticamente alrededor de un objeto colocado a una altura que se cruza con la ubicación de la encimera. Por ejemplo, el corte se produce automáticamente alrededor de un fregadero.
Sabiendo esto, puedes hacer cortes por colocando un objeto para ser utilizado como plantilla para el recorte y luego quitar el objeto después de la se dibuja/genera la encimera.
Colocando el objeto
-
Seleccione modo de decoración en la barra de Herramientas.
-
Haga clic en botón Productos estándar en el lado derecho.
-

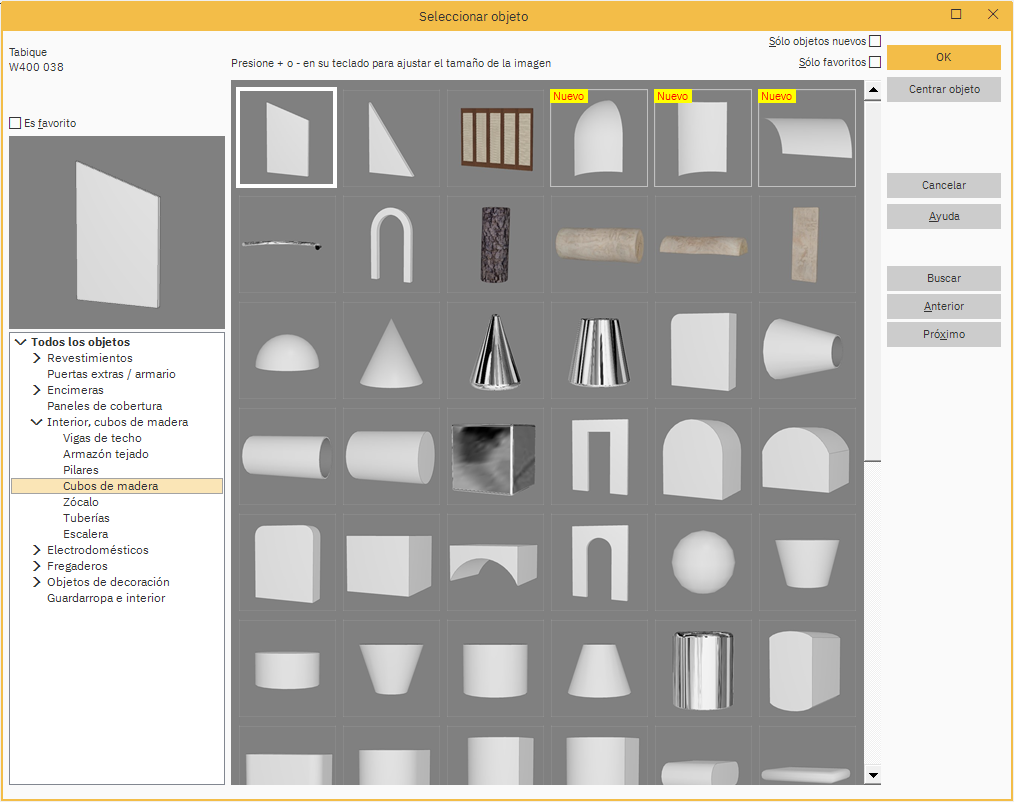

En la ventana Seleccionar objeto, haga clic en el desplegable Interiores, bloques de construcción.
-
Seleccione Bloques de construcción.
-
Elija un bloque de creación y haga clic en OK.
-
En la ventana, Establecer posición de altura seleccione Otro y en el Tipos de altura selección desplegable Encimera.
Esto colocará el objeto listo para cruzarse con la encimera. Repita los pasos anteriores si se requieren más cortes.
Puede ajustar los parámetros de los bloques de construcción según sea necesario seleccionando y haciendo doble clic en el objeto.
Generar o dibujar la encimera
-
Seleccione Modo esquema de encimera en la barra de Herramientas.
-

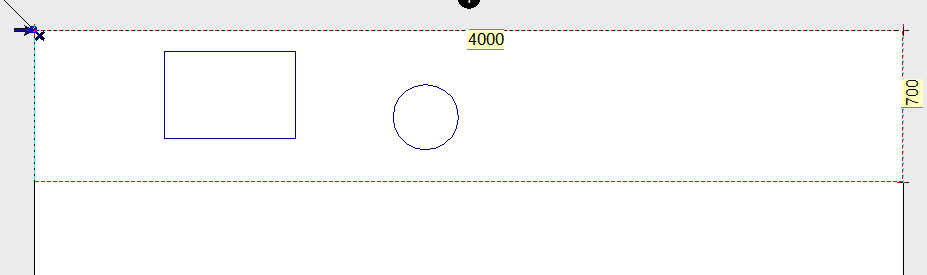

Dibuje su encimera alrededor de los bloques de construcción haciendo clic Dibujar/editar forma en la barra de Herramientas.
-
Haga clic en Dibujar rectángulo lápiz en la barra de herramientas a la derecha de Dibujar forma de edición.
-
Haga clic una vez en el plano donde estará la esquina inicial de la encimera, luego haga clic y arrastre para dibujar el rectángulo en la esquina diagonalmente opuesta del tamaño deseado de la encimera.
Nota: Para mover el lápiz en incrementos más pequeños mientras lo arrastra, mantenga presionada la tecla Control en su teclado.
-
Hacer clic OK en la ventana Establecer posición de altura.
-
Hacer clic OK en la ventana Propiedades del objeto.
- Hacer clic en Omitir en la ventana Seleccionar producto.
-
Se le pedirá que confirme los objetos de intersección que se están cortando. Hacer clic Sí.
-

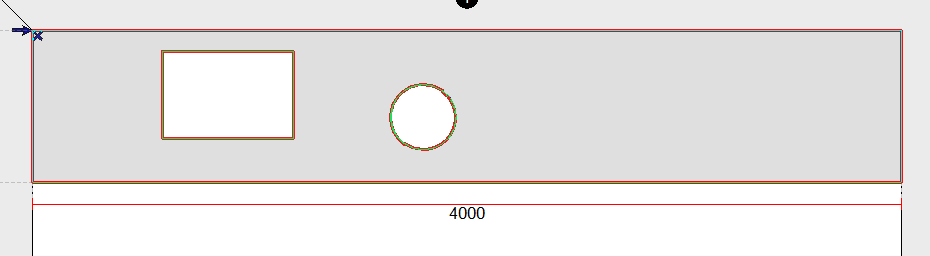

La encimera habrá cortado alrededor de los objetos. Volver a Mobiliario modo y elimine los objetos según sea necesario.
