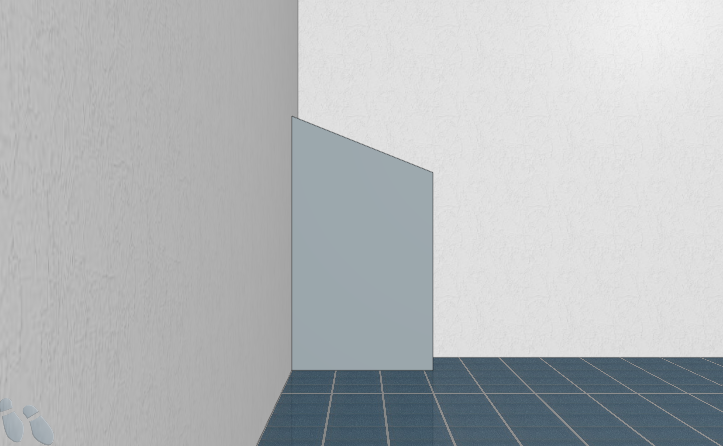

En ocasiones, es posible que necesite un gabinete con una parte superior inclinada o inclinada, por ejemplo, si lo coloca debajo de una escalera o un techo inclinado.
Siga las instrucciones a continuación para lograr este resultado:
Nota: Esto no le dará precio a la unidad, para hacerlo siga las instrucciones Vinculación de códigos adicionales
Para insertar la carcasa
- En modo mobiliario mueva el cursor al lugar donde desea colocar la unidad.
- Haga clic en Productos estándar en el lado derecho de su pantalla.
- Vaya a puertas y armarios adicionales y seleccione la carcasa adecuada: hay dos pendientes de un solo lado y las otras pendientes de ambos lados.
Nota: la puerta se añadirá más tarde. - Seleccione el código para esta unidad u Omitir.
- Seleccione la posición de altura para, por ejemplo, la unidad de pared, en los zócalos (hacia arriba).
- Establezca los parámetros para el objeto y haga clic en OK.
Para cambiar la pendiente al lado opuesto o ajustar las dimensiones de la unidad
La pendiente está predeterminada en el lado derecho si desea tenerla en el izquierdo:
- Haga doble clic en la unidad para abrir parámetros de objeto.
- En la lista de parámetros a la derecha seleccione Dirección.
- En las opciones desplegables en la parte inferior del cuadro de diálogo, seleccione Izquierda.
Nota: la lista de parámetros también contiene las dimensiones de la unidad. Para ajustarlos, seleccione la dimensión y cámbiela escribiendo el nuevo valor en el cuadro en la parte inferior del cuadro de diálogo. También puede eliminar el identificador resaltándolo en la lista y seleccionando OFF/NO en el cuadro de opciones desplegable en la parte inferior del cuadro de diálogo. Si no desea una parte superior plana, establezca el ancho de la parte superior en cero.
Para añadir una puerta a la carcasa
- Haga doble clic en la unidad para abrir parámetros de objeto.
- Expandir Superficies frontales a la izquierda.
- Selecciona el listado Armario.
- Haga clic en Elemento Insertar elemento en la barra de menú.
- Bajo Tipo de elemento seleccionar Puerta.
Nota: colocará automáticamente una puerta del modelo/colores seleccionados para el diseño.
