En Winner es posible mostrar los símbolos de gabinetes interiores de las unidades en alzado. Para algunos catálogos, también puede abrir el gabinete para mostrar el contenido, esto se muestra en perspectiva y alzado.

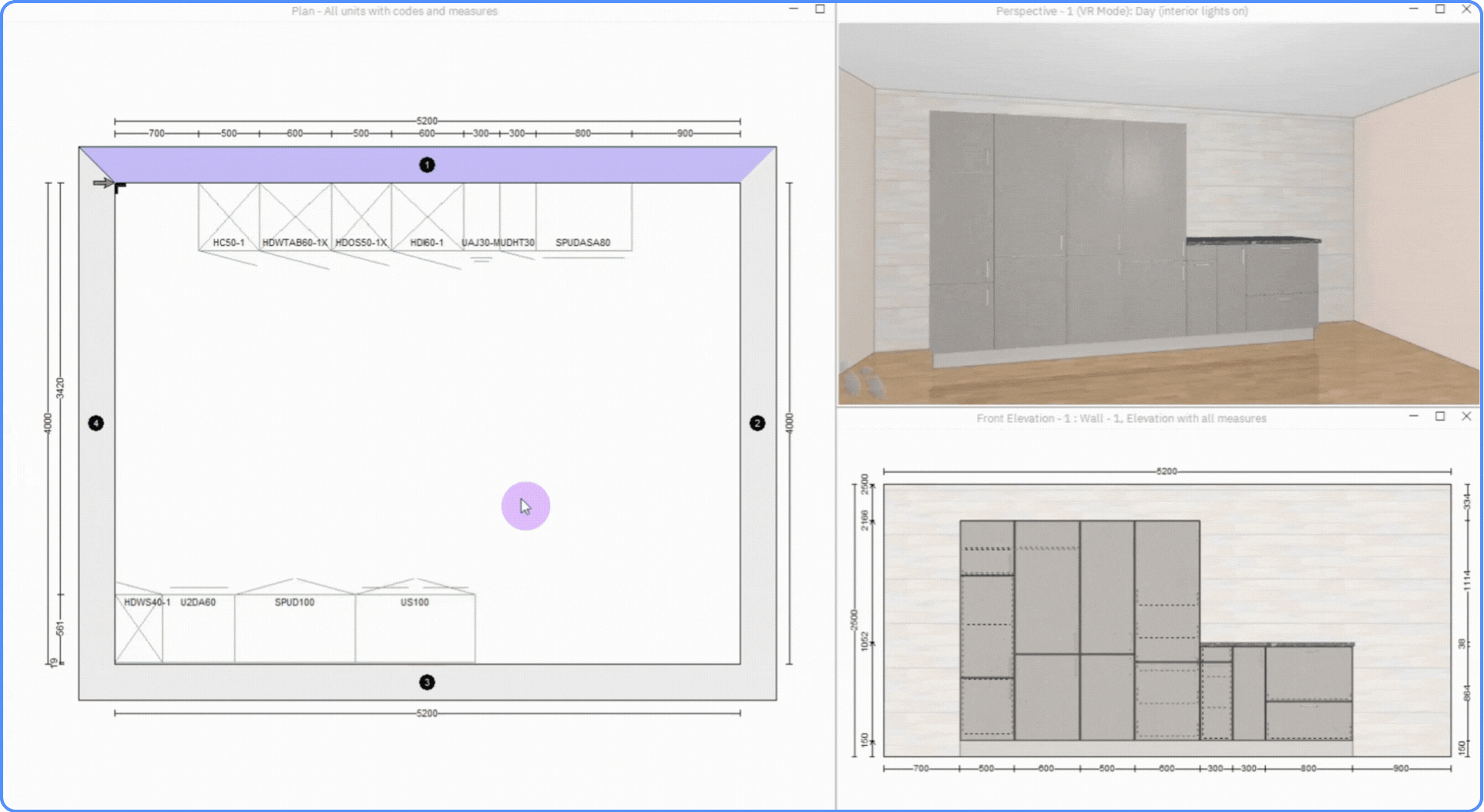

Cómo mostrar gabinetes abiertos en perspectiva y alzado.
Nota: Esta característica depende del catálogo.
- Seleccionar o multiseleccionar los gabinetes
- Haga clic derecho y seleccione Gabinete abierto.

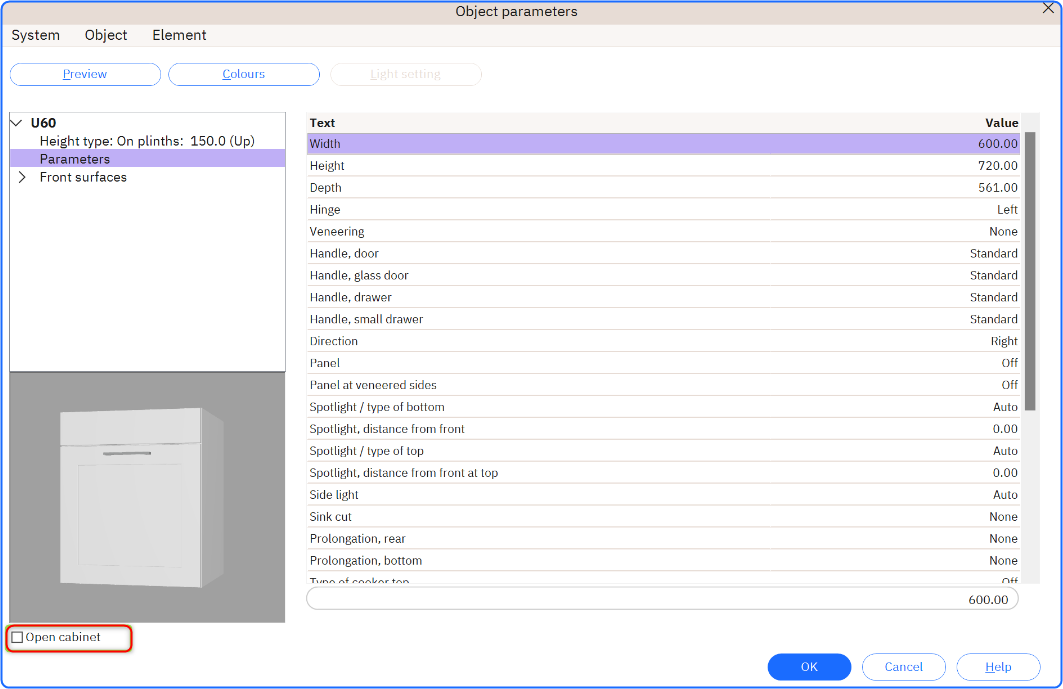

O - Si desea abrir un gabinete, haga doble clic en él y en el Parámetros del objeto ventana marque la casilla de verificación gabinete abierto.
O - Si desea abrir todos los gabinetes en el dibujo, haga clic en el plano y, en la barra de menú, seleccione Alternativa Abrir todos los gabinetes.
- A cerca selecciónelos nuevamente y haga clic derecho y haga clic en gabinete abierto de nuevo.
Cómo mostrar símbolos en la vista de alzado
- Hacer clic Configuraciones general en la barra de Menú.
- Seleccione Ajustes del sistema pestaña Diseño.
- En la sección vista en alzado haga clic en la casilla de verificación *Símbolo adicional automático.
- Hacer clic en OK.
- Los símbolos de los muebles internos aparecerán en la ventana Alzado. El siguiente ejemplo muestra cajones internos y un cubo de basura extraíble interno.

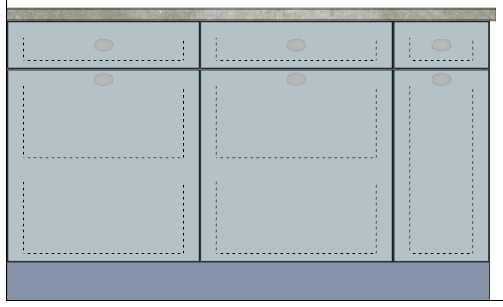

Vista de alzado normal | ver con Símbolos adicionales automáticos mostrando 2 cajones y 1 papelera extraíble |

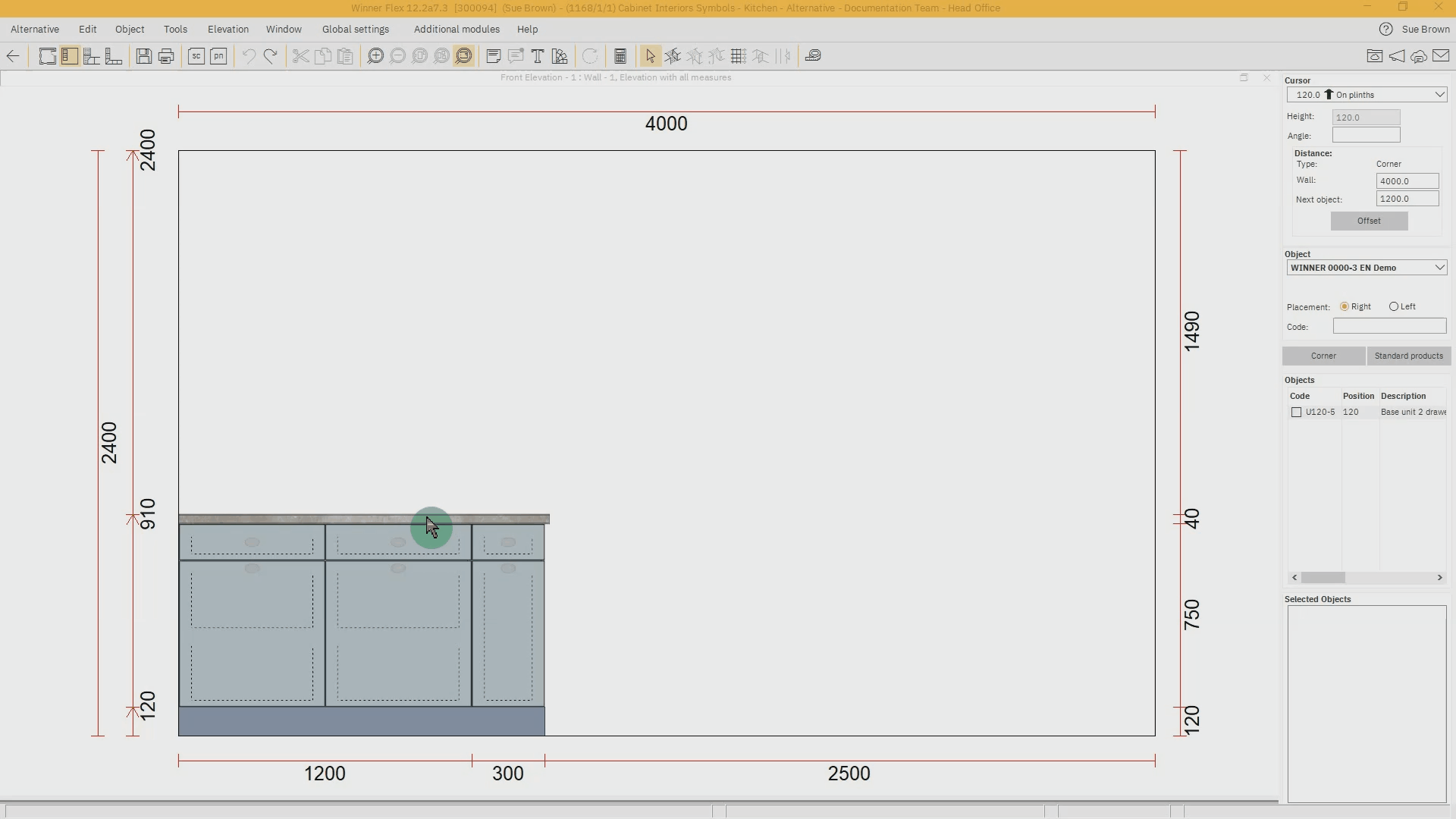

Modificación de símbolos mostrados en la vista en alzado
Una vez que haya mostrado los símbolos, es posible cambiar los Símbolos Adicionales, por ejemplo, eligiendo 3 cajones en lugar de 2:
- Haga doble clic en la unidad o haga clic con el botón derecho y seleccione Propiedades.
- Seleccione Superficies frontales y seleccione el Lado delantero donde se va a realizar el cambio, por ejemplo Puerta.
- Seleccione Parámetros.
- En la lista de parámetros, en el lado derecho, seleccione Símbolo adicional en alzado.
- En el menú desplegable en la parte inferior de la lista, seleccione la combinación que necesita. En nuestro ejemplo 3 cajones.
- Hacer clic en OK.

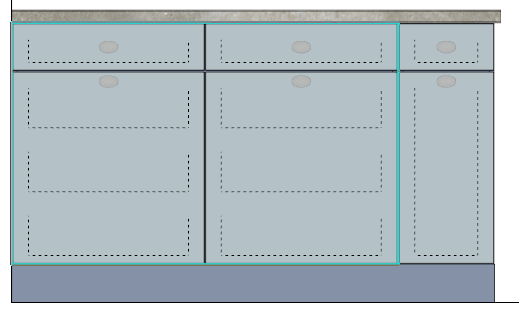

Vista con símbolos modificada a 3 cajones |
|
