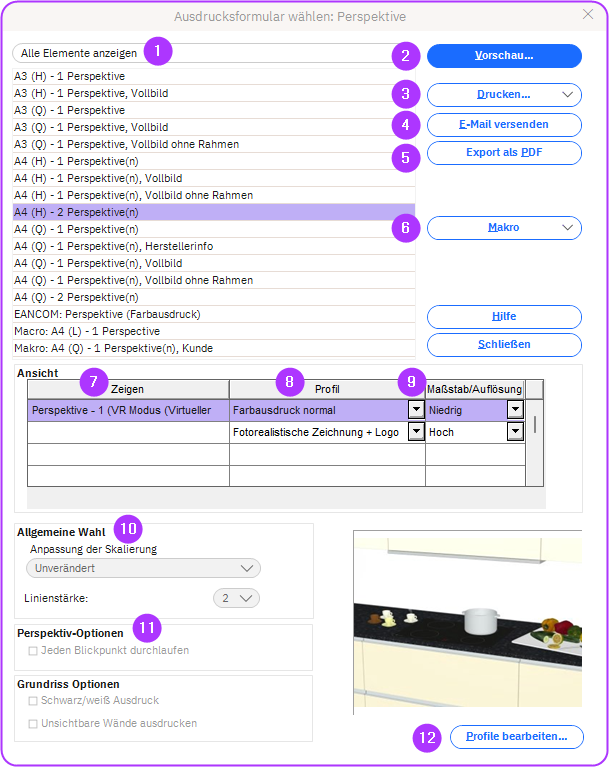

Wenn der Nutzer in Winner eine perspektivische Zeichnung drucken möchte, zeigt das Fenster Ausdrucksformular wählen: Perspektive die verfügbaren Optionen und Formulare an.
Weitere Informationen finden Sie unter Drucken des Grundrisses, der Perspektive oder der Ansicht.
-
Alle Elemente anzeigen - Zeigt alle verfügbaren Ausdrucke an.
Markieren Sie das richtige Formular und klicken Sie dann auf Drucken oder Vorschau.
Nutzer können auch auf ein Formular in der Liste doppelklicken, und eine Vorschau des ausgewählten Formulars wird direkt auf dem Bildschirm angezeigt.
-
Vorschau - Zeigt eine Vorschau des ausgewählten Formulars an, um sicherzustellen, dass es vor dem Drucken korrekt aussieht.
-
Drucken - Wenn der Nutzer das Formular markiert hat, das er drucken möchte, klicken Sie auf Drucken.
Danach wird dem Nutzer ein Fenster angezeigt, in dem er den Drucker für den Ausdruck angeben kann. Winner schlägt automatisch den Standarddrucker für den PC vor. Weitere Informationen finden Sie unter So legen Sie einen Standarddrucker in Windows fest.
HINWEIS!: Für Winner Flex Nutzer wird der Ausdruck auch auf der Flex-Plattform gespeichert. -
E-Mail versenden - Die PDF-Datei wird an die E-Mail angehängt, und Sie müssen die Outlook-App verwenden, um sie zu erstellen. Eine Kopie der PDF-Datei wird im Exportordner gespeichert.
-
Export als PDF - Um die Perspektivzeichnung als PDF-Datei zu exportieren, klicken Sie auf Export als PDF.
Winner Flex Nutzer können eine Kopie auf die Flex-Plattform hochladen oder auf nur lokal speichern klicken und einen Ort auf ihrem PC wählen, an dem sie die exportierte PDF-Datei speichern möchten.
Winner Design Nutzer können einen Speicherort auf ihrem PC auswählen, um die exportierte PDF-Datei zu speichern.
-
Makrodefinition - Nutzer können die Ansichtsoptionen für Bilder wie Größe, Farbe und Auflösung festlegen und die Layout-Optionen dann zur späteren Verwendung als Makro speichern.
Weitere Informationen finden Sie unter Wie kann ich einen Ausdruck als Makro definieren, um ihn in meinem Batchdruck zu verwenden?
-
Ansichten - In diesem Gruppenfeld erscheinen die verschiedenen Einstellungen für die ausgewählten Druckformulare. Als Einstellungen erscheinen der Profilname, die Art der Zeichnung z.B. Strichzeichnung und der Maßstab/Auflösung des Druckformulars.
-
Profil - Im Dropdown-Menü können Nutzer auswählen, welche Art von Zeichnung sie für das ausgewählte Druckformular verwenden möchten. Sie können beispielsweise eine Farbzeichnung oder eine Strichzeichnung auswählen. Darüber hinaus gibt es noch weitere Optionen, wie z. B. fotorealistisches Zeichnen oder Ölgemälde.
Das ausgewählte Profil wird als Vorschau unten im Fenster angezeigt.
HINWEIS!: Wenn Sie eine fotorealistische Zeichnung ausgewählt haben, ist der Fortschritt im Fenster Status der Bildbearbeitung zu sehen und wird im Exportverzeichnis des Projekts gespeichert. Für Flex-Nutzer wird eine Kopie auf der Flex-Plattform gespeichert. -
Maßstab/Auflösung - Beim Drucken einer perspektivischen Zeichnung wird in dieser Spalte die gewählte Auflösung des Ausdrucks angezeigt. Die Auflösung, also die Anzahl der Pixel, kann auf niedrig, mittel oder hoch eingestellt werden. Eine hohe Auflösung erhöht die Druckzeit. Beispielsweise dauert das Drucken einer fotorealistischen Zeichnung länger als das Drucken einer Bleistiftzeichnung.
-
Allgemeine Wahl - Wählen Sie Anpassung der Skalierung um den Maßstab des Ausdrucks zu ändern.
Wählen Sie die Linienstärke Option zum Anpassen einer Linienstärke von 1 bis 8:Diese Funktion wirkt sich auf den Ausdruck von Grundrisszeichnungen und auf den Ausdruck von Strichzeichnungen der Frontansicht und der Perspektivzeichnung aus. Sie funktioniert sowohl für durchgezogene als auch für gestrichelte Linien und verbessert insbesondere die Sichtbarkeit von gestrichelten Linien, wenn Nutzer Zeichnungen kopieren oder faxen.
HINWEIS! Diese Anpassung der Linienstärke wird in der Perspektivvorschau nicht angezeigt. Es wird nur angezeigt, wenn das Perspektivformular gedruckt wird.
HINWEIS! Ändert der Nutzer die Einstellung dieser Funktion, merkt sich Winner beim nächsten Öffnen des Ausdruckdialogs den zuletzt eingegebenen Linienstärkewert.
-
Perspektiv-Optionen - Wählen Sie die Option Jeden Blickpunkt durchlaufen, um alle gespeicherten Blickpunkte des Nutzers zusätzlich zur aktuellen Perspektivansicht zu drucken, zu exportieren oder per E-Mail zu versenden.
-
Profile bearbeiten - Wenn der Nutzer ein Formular ausgewählt hat, das das gewünschte Profil nicht enthält, oder wenn der Nutzer etwas in Bezug auf das aktuelle Profil ändern möchte, klicken Sie auf Profile bearbeiten.
Im Fenster Einstellungen Bilderexport, wählen Sie ein Profil aus der Liste links neben dem Fenster aus oder erstellen Sie ein neues Profil.
